MAXI

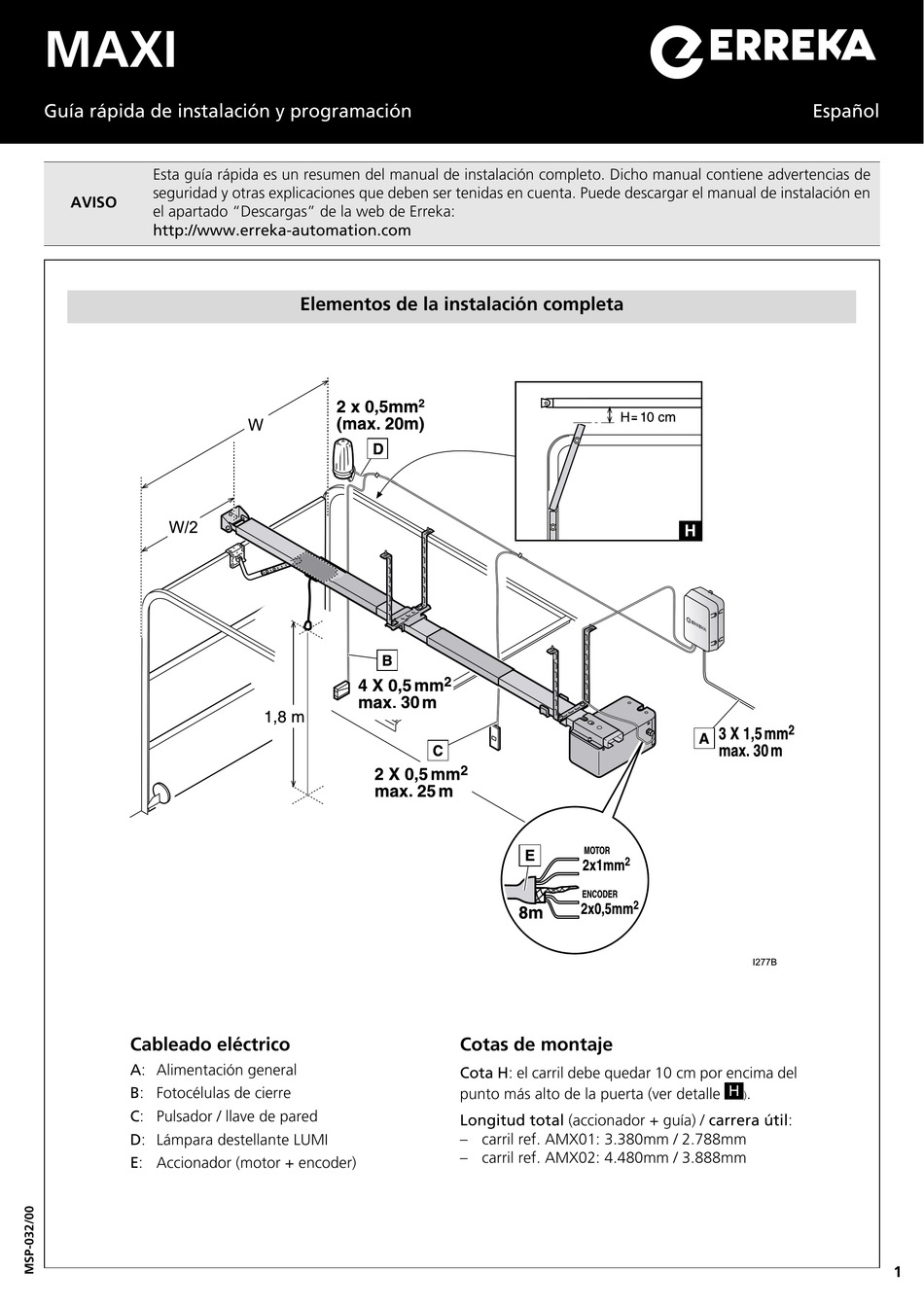

Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com
Cableado eléctrico
A: Alimentación general
B: Fotocélulas de cierre
C: Pulsador / llave de pared
D: Lámpara destellante LUMI
E: Accionador (motor + encoder)
Elementos de la instalación completa
Cotas de montaje
Cota H: el carril debe quedar 10 cm por encima del
punto más alto de la puerta (ver detalle H
Longitud total (accionador + guía) / carrera útil:
– carril ref. AMX01: 3.380mm / 2.788mm
– carril ref. AMX02: 4.480mm / 3.888mm
Español
I277B
.
)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Erreka MAXI
Inhaltszusammenfassung für Erreka MAXI
- Seite 1 Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en AVISO el apartado “Descargas” de la web de Erreka: http://www.erreka-automation.com Elementos de la instalación completa I277B Cableado eléctrico...
-
Seite 2: Montaje
Desbloqueo y bloqueo Desbloqueo Bloqueo D277D D277C Desbloqueo para accionamiento manual Bloqueo para accionamiento motorizado Tire del pomo o cable (1) hasta que la palanca de Coloque la palanca en posición horizontal (3). El bloqueo desbloqueo (2) quede vertical. se realizará cuando funcione el accionador. Montaje 2 Coloque las pletinas de techo (3) y el soporte 1 Fije el carril (1) en el accionador (2). - Seite 3 3 Coloque el conjunto carril (1) + accionador (2) en los soportes (3) y (4). El carril (1) debe quedar horizontal. P277C 5 Tense la cadena: apriete la tuerca 4 Coloque el anclaje (5) en la parte superior de la puerta y mediante los hasta que haga tope, y después, brazos (6) y (7), engánchelo al carro (8).
- Seite 4 Desconecte la alimentación eléctrica antes de conectar o desconectar cualquier componente. Los dispositivos A.T., SG.C y SG.A deben estar libres de potencial, para evitar daños en el cuadro de maniobra. (máx. 2.300W) MAXI MXS120 P277Z A.T. Pulsador o llave de pared Azul (motor) SG.C...
-
Seite 5: Éléments De L'installation Complète
Ce guide rapide est un résumé du manuel d’installation complet. Cette notice contient des avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez AVERTISSEMENT télécharger le manuel d’installation dans la section « Téléchargements » du site web d’Erreka : http://www.erreka-automation.com Éléments de l’installation complète I277B Câblage électrique... -
Seite 6: Montage
Déblocage et blocage Déblocage Blocage D277D D277C Déblocage pour un actionnement manuel Blocage pour actionnement motorisé Tirez la poignée ou le câble (1) jusqu'à ce que le levier de Placez le levier sur la position horizontale (3). Le blocage déblocage (2) reste vertical. sera réalisé... - Seite 7 3 Placer l’ensemble rail (1) + actionneur (2) sur les supports (3) et (4). Le rail (1) doit être horizontal. P277C 5 Tendre la chaîne en serrant l’écrou 4 Placer l’ancrage (5) sur la partie supérieure du portail et avec les bras jusqu’à...
- Seite 8 Déconnectez l’alimentation électrique avant de connecter ou de déconnecter un composant quelconque. Les dispositifs A.T., SG.C et SG.A doivent être libres de potentiel pour éviter des dommages dans l'armoire de commande. (max. 2.300W) MAXI MXS120 P277Z A.T. Bouton-poussoir ou clé de mur Bleu (moteur) SG.C...
-
Seite 9: Elements Of The Complete Installation
This quick guide is a summary of the complete installation manual. The manual contains safety warnings and other explanations which must be taken into account. The installation manual can be downloaded by going WARNING to the "Downloads" section of Erreka website: http://www.erreka-automation.com Elements of the complete installation... - Seite 10 Unlocking and locking Unlocking Locking D277D D277C Unlocking for manual operation Motorised operation locking Pull the knob or cable (1) until the release lever (2) is Place the lever in horizontal position (3). Locking will take vertical. place when the operator starts up. Assembly 2 Position the overhead strips (3) and front support (4).
- Seite 11 3 Mount the track (1) + operator (2) on the supports (3) and (4). The track (1) must be horizontal. P277C 5 Tighten the nut as far as possible, 4 Position the anchoring (5) in the upper part of the door using the arms and then loosen it slightly until the (6) and (7), and couple it to the carriage (8).
- Seite 12 Disconnect the power supply before connecting or disconnecting any component. The A.T., S and STOP devices must be voltage-free in order to prevent any damage to the control board. (max. 2300W) MAXI MXS120 P277Z A.T. Wall key or pushbutton Blue (motor) SG.C...
-
Seite 13: Cablagem Eléctrica
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de segurança e outras explicações a ter em atenção. Pode transferir o manual de instalação na secção AVISO “Downloads” do site da Erreka: http://www.erreka-automation.com Elementos da instalação completa I277B Cablagem eléctrica... - Seite 14 Desbloqueio e bloqueio Desbloqueio Bloqueio D277D D277C Desbloqueio para accionamento manual Bloqueio para accionamento motorizado Puxe o puxador ou cabo (1) até a alavanca de desbloqueio Coloque a alavanca na posição horizontal (3). O bloqueio (2) ficar na vertical. será efectuado quando o accionador funcionar. Montagem 2 Coloque as barras de sustentação no tecto (3) e o 1 Fixe a calha (1) no accionador (2).
- Seite 15 3 Coloque o conjunto da calha (1) + accionador (2) nos suportes (3) e (4). A calha (4) deve ficar na horizontal. P277C 5 Estique a correia: aperte a porca até 4 Coloque a ancoragem (5) na parte superior da porta e, através dos ao batente e depois desaperte braços (6) e (7), engate-a no carro (8).
- Seite 16 Desligue a alimentação eléctrica antes de ligar ou desligar qualquer componente. Os dispositivos A.T., SG.C e SG.A devem estar livres de potencial para evitar danos no quadro de manobra. (máx. 2.300 W) MAXI MXS120 P277Z A.T. Botão ou chave de parede Azul (motor) SG.C...
- Seite 17 Kurzführer Installation und Programmierung Deutsch Dieser Kurzführer ist eine Zusammenfassung der kompletten Montageanleitung. Diese enthält Sicherheitshinweise und andere Erläuterungen, die beachtet werden müssen. Die Montageanleitung kann auf HINWEIS der Erreka-Website unter „Downloads“ heruntergeladen werden: http://www.erreka-automation.com Elemente der kompletten Anlage I277B Stromkabel Montagemaße...
-
Seite 18: Ent- Und Verriegelung
Ent- und Verriegelung Entriegelung Verriegelung D277D D277C Entriegelung für manuelle Betätigung Verriegelung für motorischen Antrieb Z i e h e n S i e a m K n a u f o d e r S e i l ( 1 ) , b i s d e r Legen Sie den Hebel in waagerechte Position (3). - Seite 19 3 Schiene (1) + Antrieb (2) an den Halterungen (3) und (4) anbringen. Die Schiene (1) muss waagerecht liegen. P277C 5 Kette spannen: Mutter bis zum 4 Verankerung (5) an der Oberseite des Tors anbringen und anhand der Anschlag anziehen und danach Arme (6) und (7) am Wagen (8) einhaken.
-
Seite 20: Elektrische Anschlüsse (Steuerung Vivo-D102)
Elektrische Anschlüsse (Steuerung VIVO-D102) Stromversorgung vor dem Ein- oder Ausschalten von Komponenten abschalten. Die Vorrichtungen A.T., SG.C und SG.A müssen zur Vermeidung von Schäden an der Steuerung potentialfrei sein. (max. 2.300W) MAXI MXS120 P277Z A.T. Drucktaster/ Schlüsseltaster Blau (Motor) SG.C Sicherheitsvorrichtung beim Schließen...
