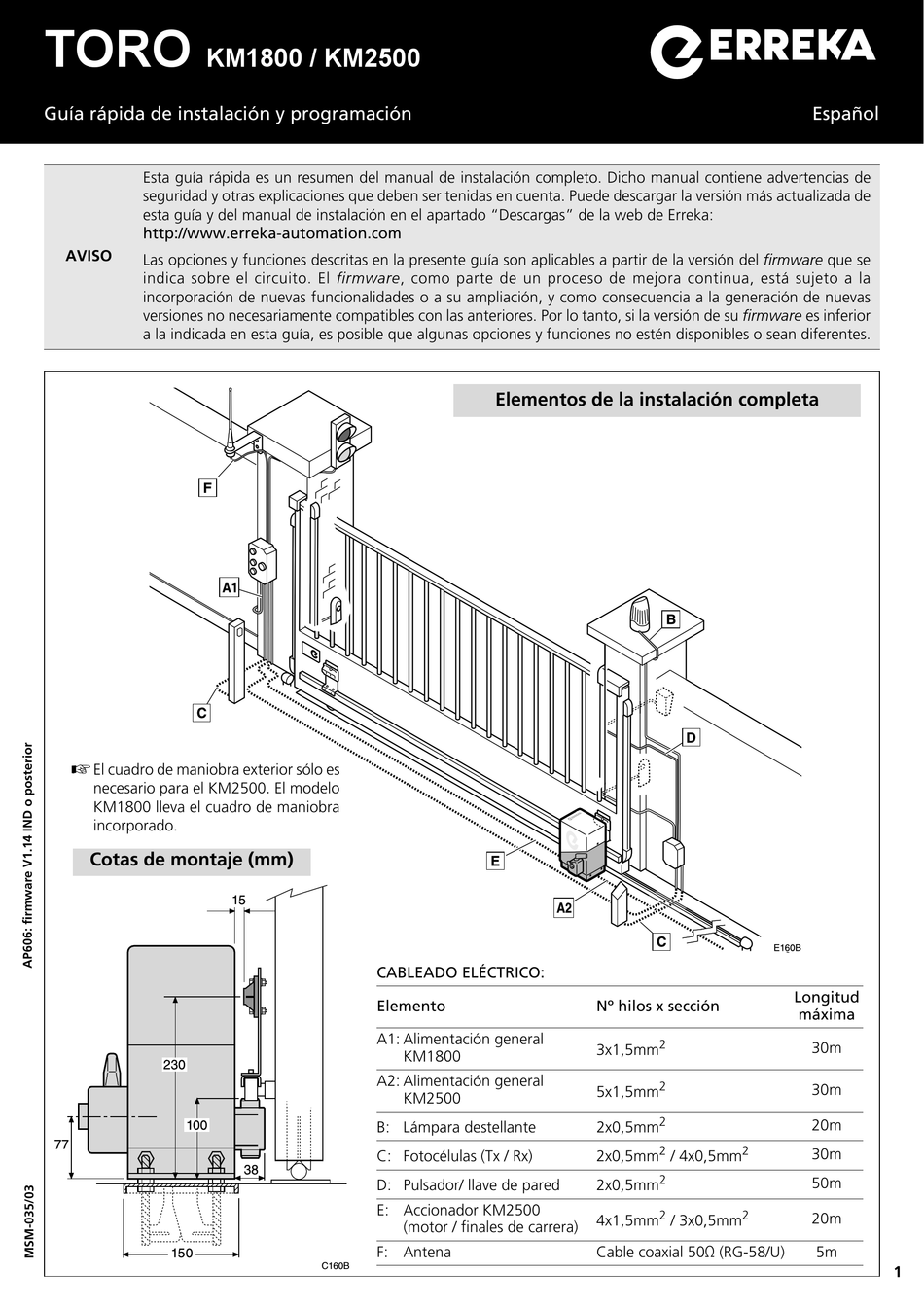

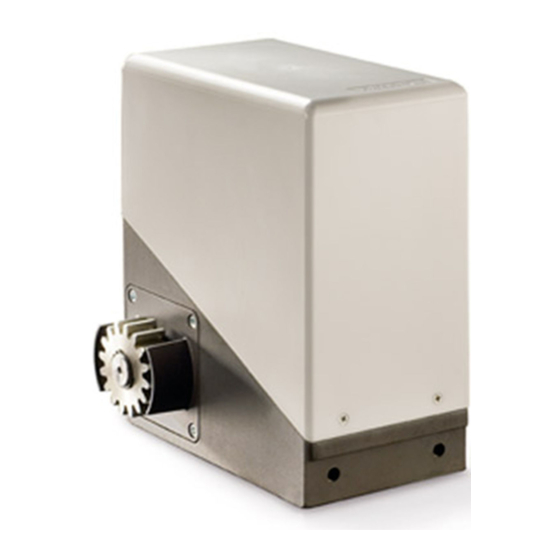

TORO
KM1800 / KM2500
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar la versión más actualizada de
esta guía y del manual de instalación en el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com
AVISO
Las opciones y funciones descritas en la presente guía son aplicables a partir de la versión del firmware que se
indica sobre el circuito. El firmware, como parte de un proceso de mejora continua, está sujeto a la
incorporación de nuevas funcionalidades o a su ampliación, y como consecuencia a la generación de nuevas
versiones no necesariamente compatibles con las anteriores. Por lo tanto, si la versión de su firmware es inferior
a la indicada en esta guía, es posible que algunas opciones y funciones no estén disponibles o sean diferentes.
El cuadro de maniobra exterior sólo es
necesario para el KM2500. El modelo
KM1800 lleva el cuadro de maniobra
incorporado.
Cotas de montaje (mm)
Elementos de la instalación completa
CABLEADO ELÉCTRICO:
Elemento
A1: Alimentación general
KM1800
A2: Alimentación general
KM2500
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Accionador KM2500
(motor / finales de carrera)
F: Antena
C160B
Nº hilos x sección
2
3x1,5mm
2
5x1,5mm
2
2x0,5mm
2
2
2x0,5mm
/ 4x0,5mm
2
2x0,5mm
2
2
4x1,5mm
/ 3x0,5mm
Cable coaxial 50k (RG-58/U)
Español
Longitud
máxima
30m
30m
20m
30m
50m
20m
5m
1
