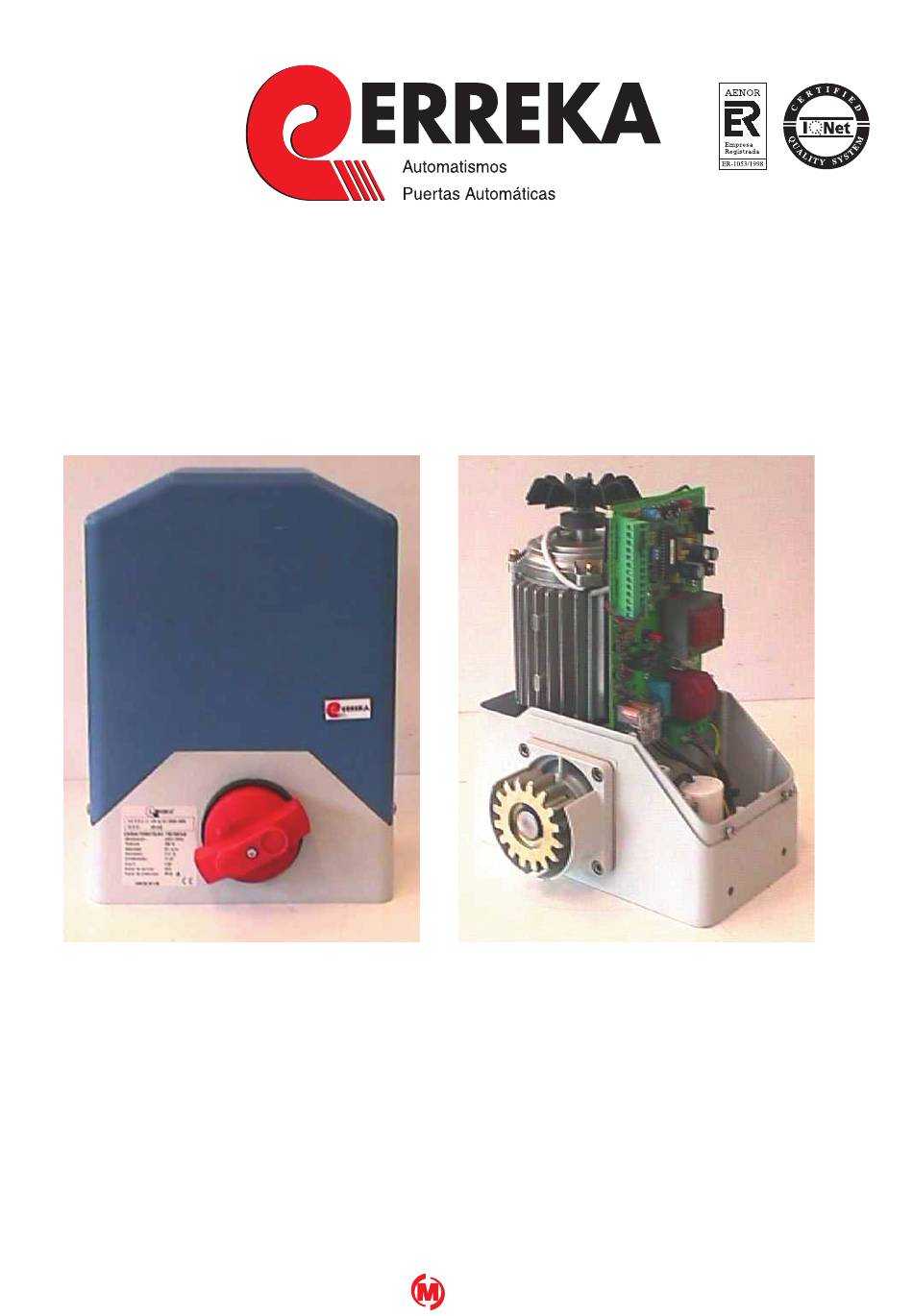

MANUAL DE INSTRUCCIONES
NOTICE D'INSTALLATION
INSTRUCTION MANUAL
MANUAL DE INSTRUÇÕES
BEDIENUNGSHANDBUCH
ACCIONADORES PARA PUERTAS CORREDERAS
ACTIONNEURS POUR PORTES COULISSANTES
ACTUATORS FOR SLIDING DOORS
ACCIONADORES PARA PORTAS DE CORRER
ANTRIEBE FÜR SCHIEBETÜREN
KM 600S - KM 1000S
M O N D R A G O N
COMPONENTES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Erreka KM 600S
Inhaltszusammenfassung für Erreka KM 600S
- Seite 1 INSTRUCTION MANUAL MANUAL DE INSTRUÇÕES BEDIENUNGSHANDBUCH ACCIONADORES PARA PUERTAS CORREDERAS ACTIONNEURS POUR PORTES COULISSANTES ACTUATORS FOR SLIDING DOORS ACCIONADORES PARA PORTAS DE CORRER ANTRIEBE FÜR SCHIEBETÜREN KM 600S - KM 1000S M O N D R A G O N COMPONENTES...
-
Seite 30: Einleitung
.- Sanftes Abbremsen am Endschalter. Modell Sicherheit Blockierung Höchst-gewicht Leistung (W) Intensität (A) Schalttafel (kg) KM 600S Encoder+elektronischer Regler eingebaut KM 1000S Encoder+elektronischer Regler 1000 1.67 eingebaut EMPFEHLUNGEN FÜR DEN INSTALLATEUR Für die Sicherheit der Personen ist es von höchster Wichtigkeit, dass alle Hinweise befolgt werden. Eine falsche Installation kann zu Personen- und/oder Sachschäden führen. - Seite 31 - Handhaben Sie das Gerät nicht barfuss. - Setzen Sie das Gerät keinen Witterungseinflüssen aus, außer wenn es ausdrücklich dafür vorgesehen ist. - Das Gerät darf nicht von Kindern bedient werden. Sorgen Sie dafür, dass allen Benutzern der Anlage diese Hinweise bekannt sind. Bei einem Schaden und/oder fehlerhafter Funktion des Geräts, schalten Sie es bitte aus und handhaben Sie es nicht.
-
Seite 32: Beschreibung Der Schalttafel
Umständen zu starker Druck ausgeübt werden. SICHERHEITSELEMENTE Automatismos Erreka empfiehlt die Installation zusätzlicher Sicherheitselemente (Fotozellen, Sicherheitszonen, etc.), damit die Sicherheit der Personen und Gegenstände im Zusammenhang mit der Bewegung der Tür gewährleistet ist. Gemäß der gültigen Vorschriften, muss die Anlage Elemente zur omnipolaren Unterbrechung der Stromversorgung umfassen, die die Anlage notwendigenfalls vom Netz isolieren. -
Seite 33: Eingangsklemmen
Hinweisleuchten: Elemente: Eingangsklemmen DL1.- Wartezeit. A.- Anschluss für den Funkempfänger 1-2.- Start 1. Vollständiges Öffnen DL2.- Aufzeichnen des Funkcodes. B.- Anschlussklemmen Antenne 2-3.- Start 2. Öffnen Fußgänger DL3.- Aufzeichnen Steuerung. C.- Wahlschalter 10 DIPs. 4-5.- Sicherheit beim Öffnen. DL4.- Relais Öffnen D.- Anschluss Ampel 5-6.- Sicherheit beim Schließen. -
Seite 34: Aufzeichnen Teilweises Öffnen Der Tür (Fußgänger)
5.- Programmieren der Automatik: 5.1.- Aufzeichnen des Wegs der Tür. - Die Türe entweder manuell oder mittels der Drucktasten der Bedienertafel in geschlossene Position bringen. - DIP 7 und DIP 8 auf ON stellen (Optionen für sanftes Abbremsen und Encoder aktiviert). - DIP 1 auf ON stellen. -
Seite 35: Gemeinschaftliche Funktion/Schritt-Für-Schritt-Funktion
-KEINE optionale Automatik (DIP 6 OFF) Wenn ein “Start” während der Wartezeit eingegeben wird, beginnt die Wartezeit von vorne. 7.- Programmierung des Senders (Nur für trinären code 433 Mhz Erreka RSD-001) Die Programmierung des Senders wird mit dem geschlossenen Tor ausgefürth. -
Seite 36: Fehlerdiagnose
Wenn nach diesen Nachprüfungen und den angegebenen Nachstellungen das Problem weiter besteht, wenden Sie sich bitte an Ihren Vertriebshändler oder den nächsten Technischen Kundendienst von ERREKA. Geben Sie dabei das aufgetretene Problem so genau wie möglich an. INSTALLIEREN DER AUTOMATIK Die Modelle, auf die sich dieses Dokument bezieht, erfüllen folgende Europäische Richtlinien:...
