PL
Instalacja termostat centralny
Montaż, zob. strona rozkładana II, rys. [1], [2a] i [9] .
Instalacja prysznicowa bateria termostatowa
Montaż elementów funkcyjnych, zob. strona rozkładana II,
rys. [1] do [4].
Zamknąć doprowadzenie wody zimnej i gorącej .
• Zamontować doprowadzenie wody (A), możliwe
jest tylko jedno położenie, zob. szczegół rys. [3].
• Zamontować regulator przepływu (B), możliwe jest tylko jedno
położenie, zob. szczegół rys. [4].
Odkręcić zawory doprowadzające wody zimnej i gorącej
oraz sprawdzić szczelność połączeń!
Montaż rozetki, pokrętła odcinającego, zob. strona
rozkładana II, rys. [2] do [7]. Nałożyć adapter rowkowany (C),
możliwe jest tylko jedno położenie, w którym powierzchnie (C1)
pokrywają się, następnie obrócić adapter rowkowany (C) w taki
sposób, aby strzałka (C2) była skierowana w górę.
Jeżeli termostat jest zabudowany zbyt głęboko, to głębokość
montażu można zwiększyć o 27,5mm, przy pomocy zestawu
przedłużającego (zob. Części zamienne, strona rozkładana I, nr
kat.: 47 781).
Podłączenie odwrotne (gorąca – str. prawa, zimna – str. lewa).
Wymienić kompaktową głowicę termostatyczną (E) (zob. Części
zamienne, strona rozkładana I, nr kat: 47 186.
Kalibracja
Montaż pokrętła termostatu i regulacja temperatury, zob.
strona rozkładana II, rys. [8] i [9].
• Przed uruchomieniem, jeżeli temperatura wody mieszanej
zmierzona w punkcie czerpalnym różni się od temperatury
wody nastawionej na termostacie.
• Po każdorazowej konserwacji termoelementu .

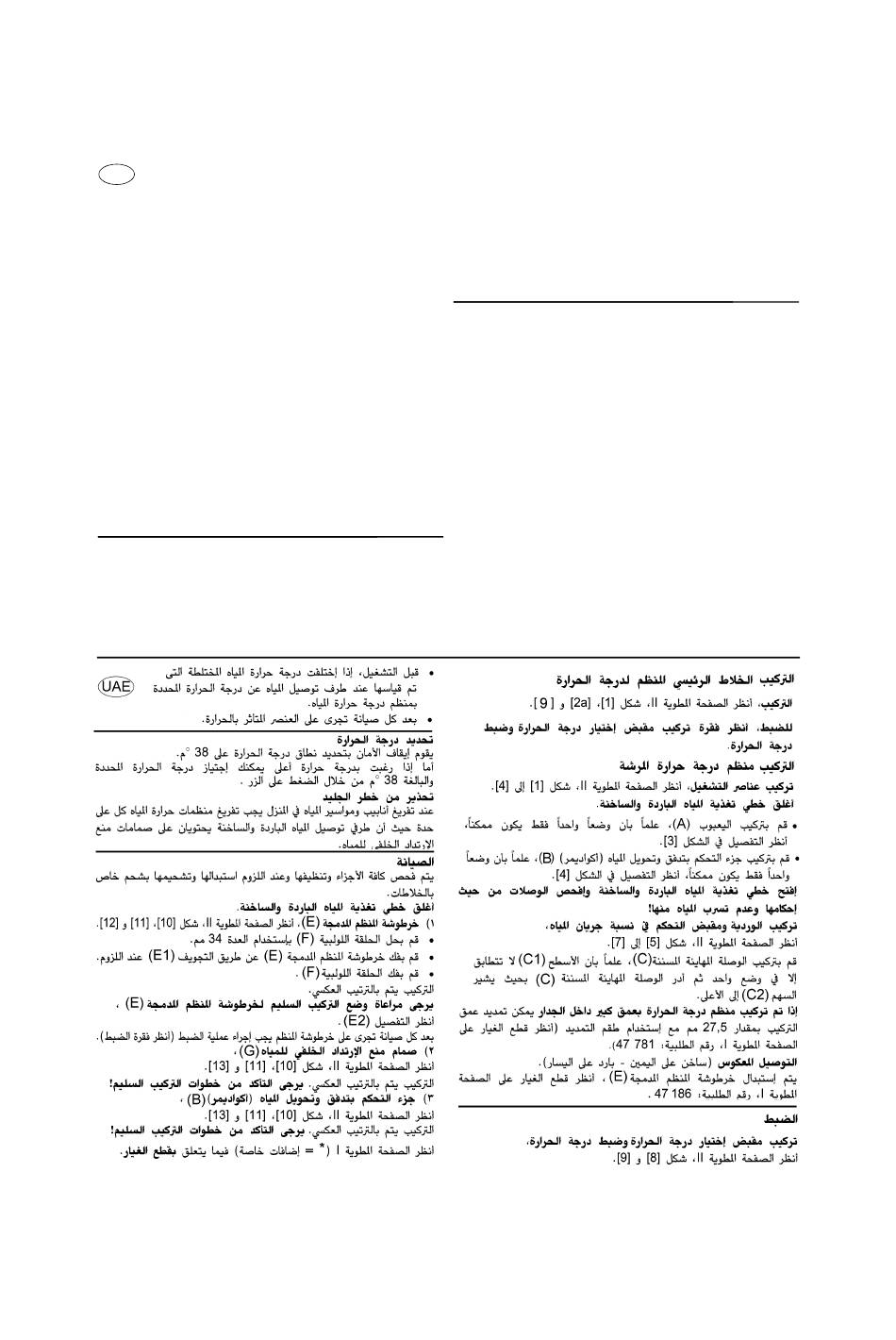

UAE
Ograniczenie temperatury
Zakres temperatury wody jest ograniczony przez blokadę
bezpieczeństwa do 38 °C. W przypadku konieczności
zapewnienia wyższej temperatury wody możliwe jest zwolnienie
blokady dla 38 °C poprzez naciśnięcie przycisku
W przypadku niebezpieczeństwa wystąpienia mrozu
Podczas opróżniania domowej instalacji wody, termostaty
należy opróżniać oddzielnie, bowiem na doprowadzeniach
wody gorącej i zimnej osadzone są zawory zwrotne .
Konserwacja
Skontrolować wszystkie części, oczyścić, ewent. wymienić,
przesmarować specjalnym smarem do armatur.
Montaż odbywa się w odwrotnej kolejności.
Zamknąć doprowadzenie wody zimnej i gorącej.
I. Kompaktowa głowica termostatyczna (E), zob. strona
rozkładana II, rys. [10], [11] i [12].
• Odkręcić pierścień gwintowany (F) za pomocą klucza 34mm.
• W razie potrzeby podważyć kompaktową głowicę
termostatyczną (E), wykorzystując wyżłobienie (E1).
• Odkręcić pierścień gwintowany (F).
Zwrócić uwagę na położenie montażowe kompaktowej
głowicy termostatycznej (E), zob. szczegół (E2).
Po każdej konserwacji kompaktowej głowicy termostatycznej
należy przeprowadzić regulację (zob. Kalibracja).
II. Zawór zwrotny (G), zob. strona rozkładana II, rys. [10], [11]
oraz [13]. Przestrzegać położenia montażowego!
III. Regulator przepływu (B), zob. str. rozkładana II,
rys. [10], [11] oraz [13]. Przestrzegać położenia montażowego!
Części zamienne, zob. strona rozkładana I (* = wyposażenie
specjalne).
