4

Installazione

4.1

Ispezione iniziale

▶ Prima dell'installazione controllare che il generatore di
calore e il termoregolatore d'ambiente modulante digitale
siano compatibili tra di loro.
Il sito web del produttore contiene un elenco di caldaie disponi-
bili.
I requisiti per l'installazione sono:
• sistema con cablaggio EMS BUS a 2 fili per il collegamento
tra il generatore di calore e il termoregolatore d'ambiente
modulante digitale.
• Accesso internet a banda larga mediante Wi-Fi 802.11 b/g
per l'uso delle funzioni dell'app e di internet.

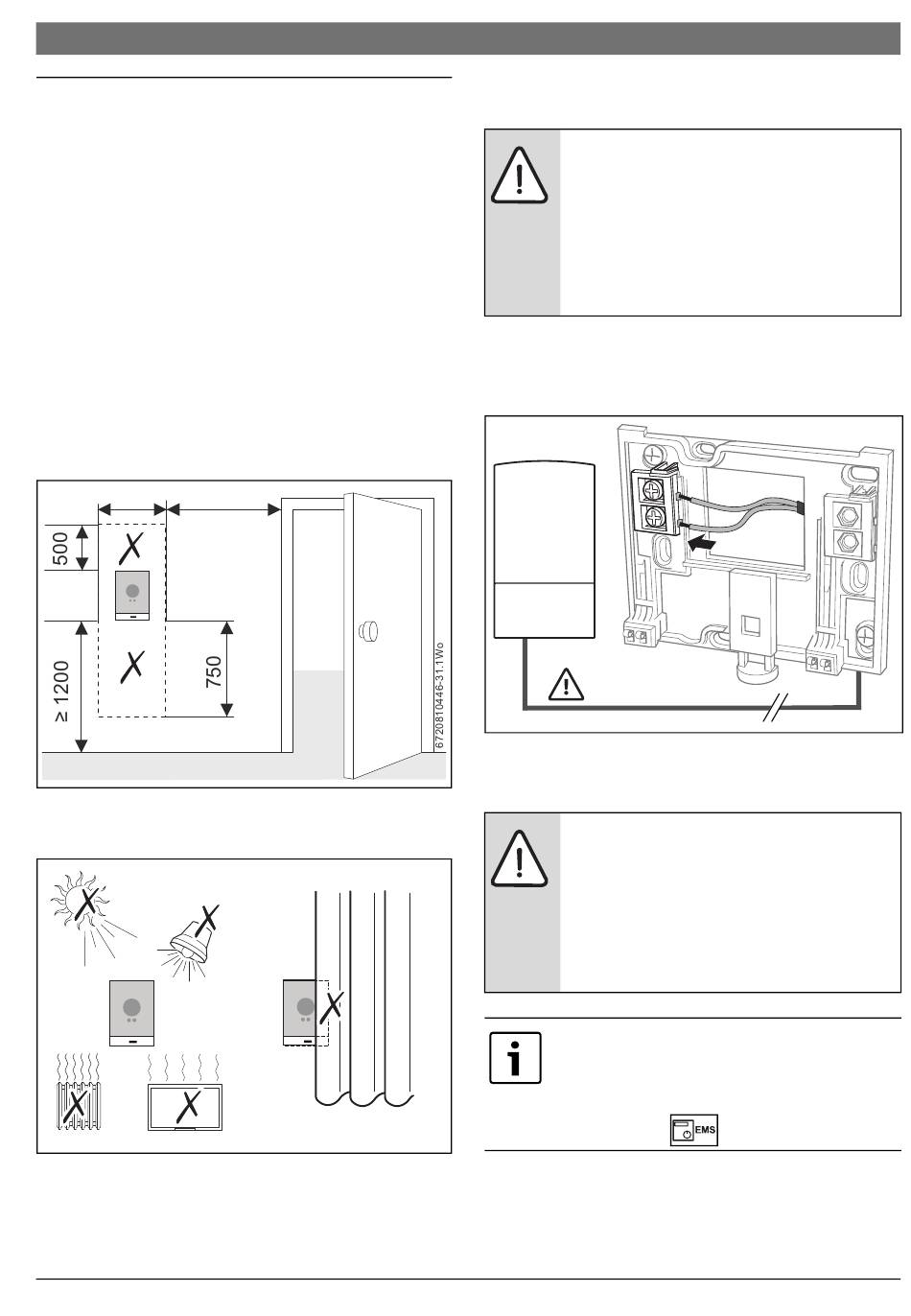

4.2

Scelta del locale di installazione

600 ≥ 1000
Fig. 3 Montaggio del termoregolatore d'ambiente modu-
lante digitale - area libera necessaria
Fig. 4 Considerazioni generali sul montaggio del termore-
golatore d'ambiente modulante digitale
Control CT100
4.3
La piastra di montaggio a parete può essere installata diretta-
mente sulla parete, ad esempio nella stessa posizione del pre-
cedente termoregolatore d'ambiente modulante digitale.
Fig. 5
4.4
6720810446-16.1Wo
Installazione sulla piastra di montaggio a
parete
ATTENZIONE: collegamento del termoregola-
tore d'ambiente modulante digitale.
Collegamenti solo con EMS BUS.
▶ Non collegare il termoregolatore d'am-
biente modulante digitale con l'allaccia-
mento alla tensione di rete del generatore
di calore.
EMS BUS (15 V DC)
Collegamento della piastra di montaggio a parete

Collegamento al generatore di calore

ATTENZIONE: malfunzionamento del termo-
regolatore d'ambiente modulante digitale.
▶ In nessun caso il termoregolatore d'am-
biente modulante digitale deve essere
collegato agli allacciamenti a 230 volt o
all'alimentazione esterna a 230 volt del
generatore di calore installato.
Il termoregolatore d'ambiente modulante digita-
le deve essere connesso al generatore di calore
esclusivamente con il collegamento EMS BUS
mediante un raccordo identificato dal
simbolo B B o da
Installazione | 25
6720816252-3.1TD
.
6720817206 (2015/05)
