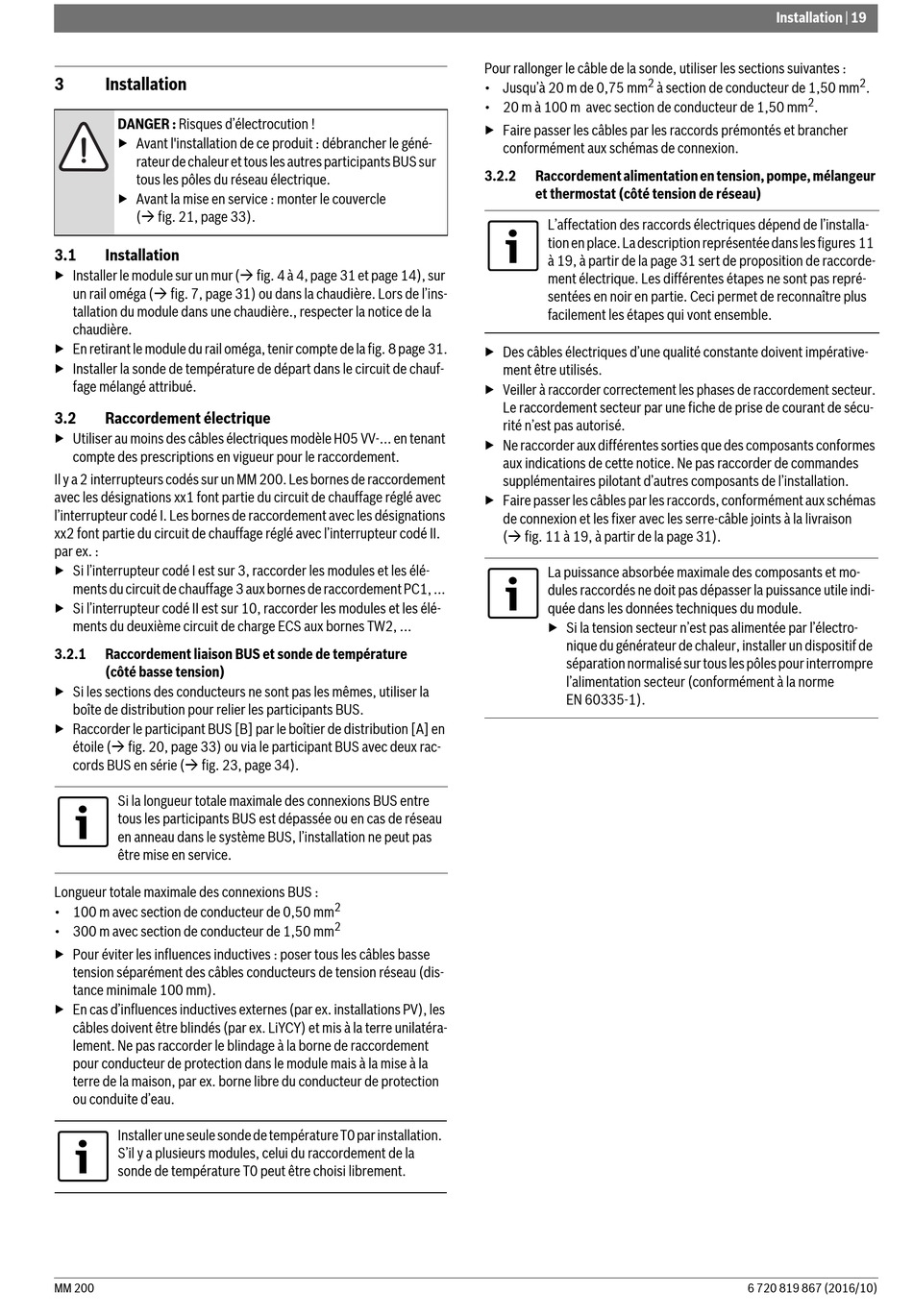

Installation

DANGER : Risques d'électrocution !
▶ Avant l'installation de ce produit : débrancher le géné-
rateur de chaleur et tous les autres participants BUS sur
tous les pôles du réseau électrique.
▶ Avant la mise en service : monter le couvercle
( fig. 21, page 33).
3.1 Installation
▶ Installer le module sur un mur ( fig. 4 à 4, page 31 et page 14), sur
un rail oméga ( fig. 7, page 31) ou dans la chaudière. Lors de l'ins-
tallation du module dans une chaudière., respecter la notice de la
chaudière.
▶ En retirant le module du rail oméga, tenir compte de la fig. 8 page 31.
▶ Installer la sonde de température de départ dans le circuit de chauf-
fage mélangé attribué.
3.2 Raccordement électrique
▶ Utiliser au moins des câbles électriques modèle H05 VV-... en tenant
compte des prescriptions en vigueur pour le raccordement.
Il y a 2 interrupteurs codés sur un MM 200. Les bornes de raccordement
avec les désignations xx1 font partie du circuit de chauffage réglé avec
l'interrupteur codé I. Les bornes de raccordement avec les désignations
xx2 font partie du circuit de chauffage réglé avec l'interrupteur codé II.
par ex. :
▶ Si l'interrupteur codé I est sur 3, raccorder les modules et les élé-
ments du circuit de chauffage 3 aux bornes de raccordement PC1, ...
▶ Si l'interrupteur codé II est sur 10, raccorder les modules et les élé-
ments du deuxième circuit de charge ECS aux bornes TW2, ...
3.2.1 Raccordement liaison BUS et sonde de température
(côté basse tension)
▶ Si les sections des conducteurs ne sont pas les mêmes, utiliser la
boîte de distribution pour relier les participants BUS.
▶ Raccorder le participant BUS [B] par le boîtier de distribution [A] en
étoile ( fig. 20, page 33) ou via le participant BUS avec deux rac-
cords BUS en série ( fig. 23, page 34).
Si la longueur totale maximale des connexions BUS entre
tous les participants BUS est dépassée ou en cas de réseau
en anneau dans le système BUS, l'installation ne peut pas
être mise en service.
Longueur totale maximale des connexions BUS :
• 100 m avec section de conducteur de 0,50 mm
• 300 m avec section de conducteur de 1,50 mm
▶ Pour éviter les influences inductives : poser tous les câbles basse
tension séparément des câbles conducteurs de tension réseau (dis-
tance minimale 100 mm).
▶ En cas d'influences inductives externes (par ex. installations PV), les
câbles doivent être blindés (par ex. LiYCY) et mis à la terre unilatéra-
lement. Ne pas raccorder le blindage à la borne de raccordement
pour conducteur de protection dans le module mais à la mise à la
terre de la maison, par ex. borne libre du conducteur de protection
ou conduite d'eau.
Installer une seule sonde de température T0 par installation.
S'il y a plusieurs modules, celui du raccordement de la
sonde de température T0 peut être choisi librement.
MM 200
Pour rallonger le câble de la sonde, utiliser les sections suivantes :
• Jusqu'à 20 m de 0,75 mm
• 20 m à 100 m avec section de conducteur de 1,50 mm
▶ Faire passer les câbles par les raccords prémontés et brancher
conformément aux schémas de connexion.
3.2.2
▶ Des câbles électriques d'une qualité constante doivent impérative-
ment être utilisés.
▶ Veiller à raccorder correctement les phases de raccordement secteur.
Le raccordement secteur par une fiche de prise de courant de sécu-
rité n'est pas autorisé.
▶ Ne raccorder aux différentes sorties que des composants conformes
aux indications de cette notice. Ne pas raccorder de commandes
supplémentaires pilotant d'autres composants de l'installation.
▶ Faire passer les câbles par les raccords, conformément aux schémas
de connexion et les fixer avec les serre-câble joints à la livraison
( fig. 11 à 19, à partir de la page 31).
2
2
2
à section de conducteur de 1,50 mm
Raccordement alimentation en tension, pompe, mélangeur
et thermostat (côté tension de réseau)
L'affectation des raccords électriques dépend de l'installa-
tion en place. La description représentée dans les figures 11
à 19, à partir de la page 31 sert de proposition de raccorde-
ment électrique. Les différentes étapes ne sont pas repré-
sentées en noir en partie. Ceci permet de reconnaître plus
facilement les étapes qui vont ensemble.
La puissance absorbée maximale des composants et mo-
dules raccordés ne doit pas dépasser la puissance utile indi-
quée dans les données techniques du module.
▶ Si la tension secteur n'est pas alimentée par l'électro-
nique du générateur de chaleur, installer un dispositif de
séparation normalisé sur tous les pôles pour interrompre
l'alimentation secteur (conformément à la norme
EN 60335-1).
