Especificaciones para los fusibles y cableado
suministrados en obra
Conexiones de la alimentación eléctrica
Modelo Fusibles de obra
CS-20~125UMHPP 16A
Modelo Cableado
CS-20~125UMHPP Cable forrado (2)
Para obtener más detalles, consulte el capítulo
NOTA I
"Ejemplo de instalación eléctrica".
La longitud de instalación eléctrica permisible
I
entre las unidades interiores y exteriores, y entra
la unidad interior y el mando a distancia es la
siguiente:
• Unidad exterior - unidad interior: 1.000 m como
máximo (longitud total de cables: 2.000 m).
• Unidad interior - mando a distancia: 500 m como
máximo.
E
JEMPLO DE INSTALACIÓN ELÉCTRICA Y
CONFIGURACIÓN DEL CONTROL REMOTO
Cómo conectar el cableado
Cableado de la alimentación eléctrica
I
Quite la tapa del cuadro eléctrico (1) y conecte los cables a la
tarjeta de terminales de la alimentación eléctrica. Mientras lo
hace, tire de los cables para meterlos dentro a través del
cojinete de caucho A y píncelos con los otros utilizando la
abrazadera A, presionando para aflojar la pinza de dicha
abrazadera. Una vez efectuada la conexión, apriete la
abrazadera A tal y como estaba originalmente.
Cableado de la unidad y del control remoto
I
Quite la tapa del cuadro eléctrico (2), tire de los cables hacia
dentro a través del cojinete de caucho B y conéctelos a la tarjeta
de terminales para cableado de transmisión de la unidad.
Después de conectar
I
Coloque el pequeño sellado que se suministra con la unidad
alrededor de los cables para evitar la infiltración de agua del
exterior de la unidad. Si se utilizan dos o más cables, divida el
sellado en el número de partes necesarias y enróllelas en los
cables.
1 Tapa del cuadro eléctrico (1)
2 Alimentación eléctrica
3 Placa de terminales de la alimentación eléctrica
4 Casquillo de goma A
5 Abrazadera A
Tapa del cuadro eléctrico (2) con etiqueta de diagrama de
6
cableado
Cableado de transmisión
7
Placa de terminales para el cableado de transmisión
8
9 Casquillo de caucho B
10 Abrazadera B
11 Parte exterior de la unidad
12 Parte interior de la unidad
13 Cable (alimentación o de transmisión)
14 Abertura para el cable
15 Pequeño sellado (se suministra con la unidad)
CS-20~125UMHPP
Urban Multi acondicionadores de aire
4PW12338-1A
Cableado Tamaño
H05VV-U3G Tamaño
Cableado de transmisión
Tamaño
2
0,75-1,25 mm
(Véase la figura 12)
Precauciones
1 Cuando realice las conexiones al cuadro eléctrico, siga las
notas que se citan a continuación.
• No conecte cables de diferente calibre a la misma terminal. (Las
pérdidas producidas en las conexiones pueden causar
calentamientos excesivos).

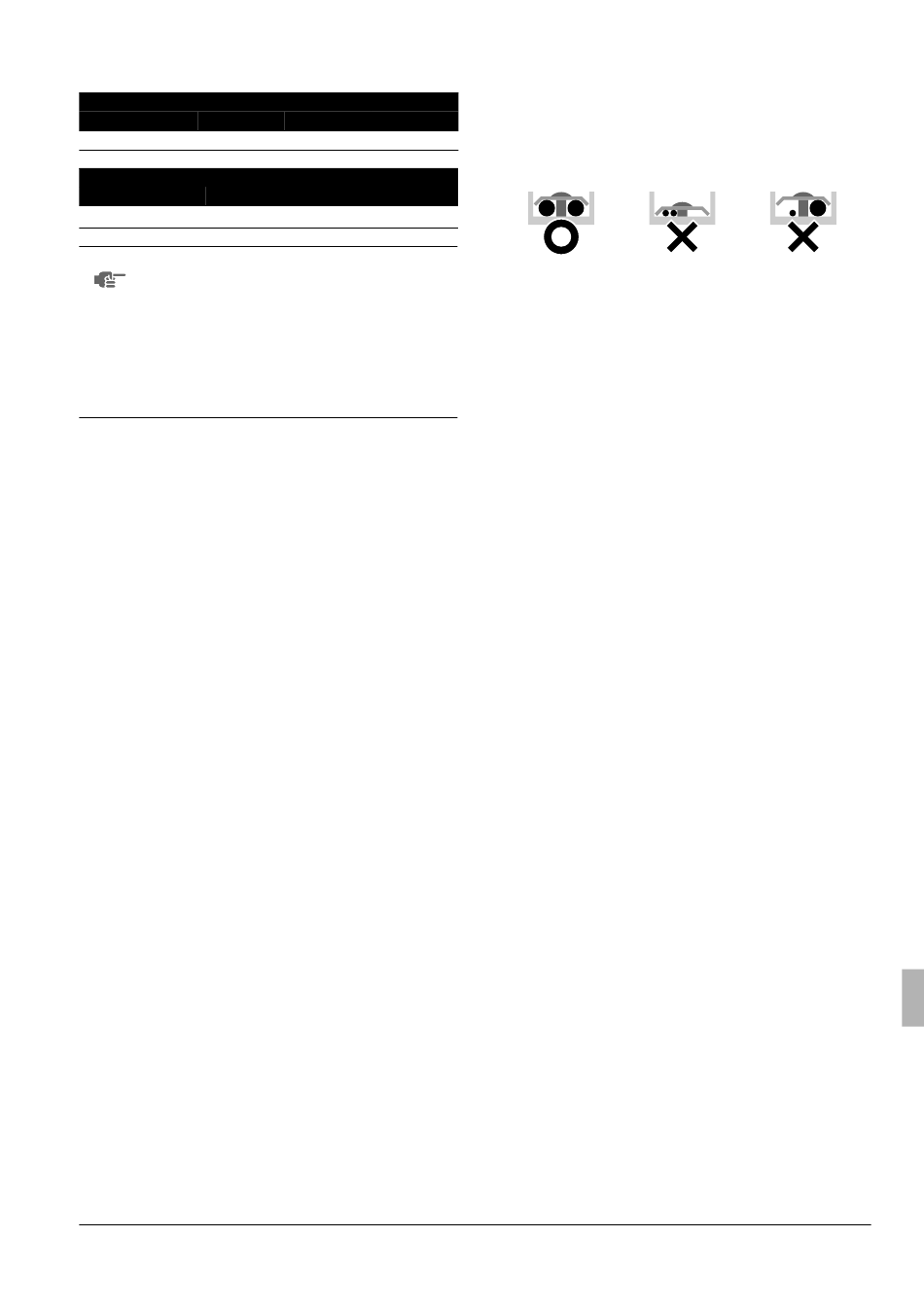

• Al conectar cables del mismo calibre, hágalo como se indica en
la figura.
Utilice el cable eléctrico especificado. Conecte el cable
firmemente al terminal. Fije el cable al terminal sin presionar
excesivamente. (par de fijación 1,31 Nm ±10%)
2 Mantenga la corriente total de cruce de cables en un valor
inferior a 12A. Derive la línea fuera del cuadro eléctrico de la
unidad, de acuerdo con los estándares del equipo eléctrico,
cuando utilice dos cables de conexión de calibre superior a
2
2 mm (Ø1,6).
Debe forrarse la derivación para proporcionar un grado de
aislamiento igual o mayor del que tiene el propio cable.
3 No conecte cables de calibre diferente a la misma terminal de
toma de masa. Las pérdidas que se produzcan en la conexión
pueden estropear la protección.
Los cables del mando a distancia y los que conectan las
4
unidades deben situarse al menos a 50 mm de cualquier otro
cable de alimentación eléctrica. En caso contrario se puede
producir un funcionamiento incorrecto debido a interferencias
eléctricas.
5 Para la conexión del mando a distancia, consulte el "Manual de
instalación del mando a distancia" que se suministra con dicho
mando.
6 No conecte nunca el cableado de la alimentación eléctrica al
cuadro de terminales del cableado de transmisión. Este error
podría dañar todo el sistema.
7 Utilice únicamente los cables que se especifican, y conecte
fuertemente dichos cables a las terminales. Tenga cuidado de
que las conexiones no produzcan cargas externas en las
terminales. Mantenga el cableado en orden para que no
obstruyan otros equipos, además de para poder abrir la tapa de
mantenimiento. Asegúrese de que la tapa cierra perfectamente.
Cualquier conexión incompleta
calentamiento excesivo y, en el peor de los casos, descargas
eléctricas o fuego.
E
JEMPLO DE INSTALACIÓN ELÉCTRICA
I Monte la instalación eléctrica de cada unidad con un interruptor
y un fusible, según se muestra en la figura 21.
1 Alimentación eléctrica
2 Interruptor principal
3 Instalación eléctrica de la alimentación
4 Instalación eléctrica de la transmisión
5 Interruptor
6 Fusible
7 sólo Caja HR
8 Unidad interna
9 Mando a distancia
podría provocar un
