Schaltausgang
1

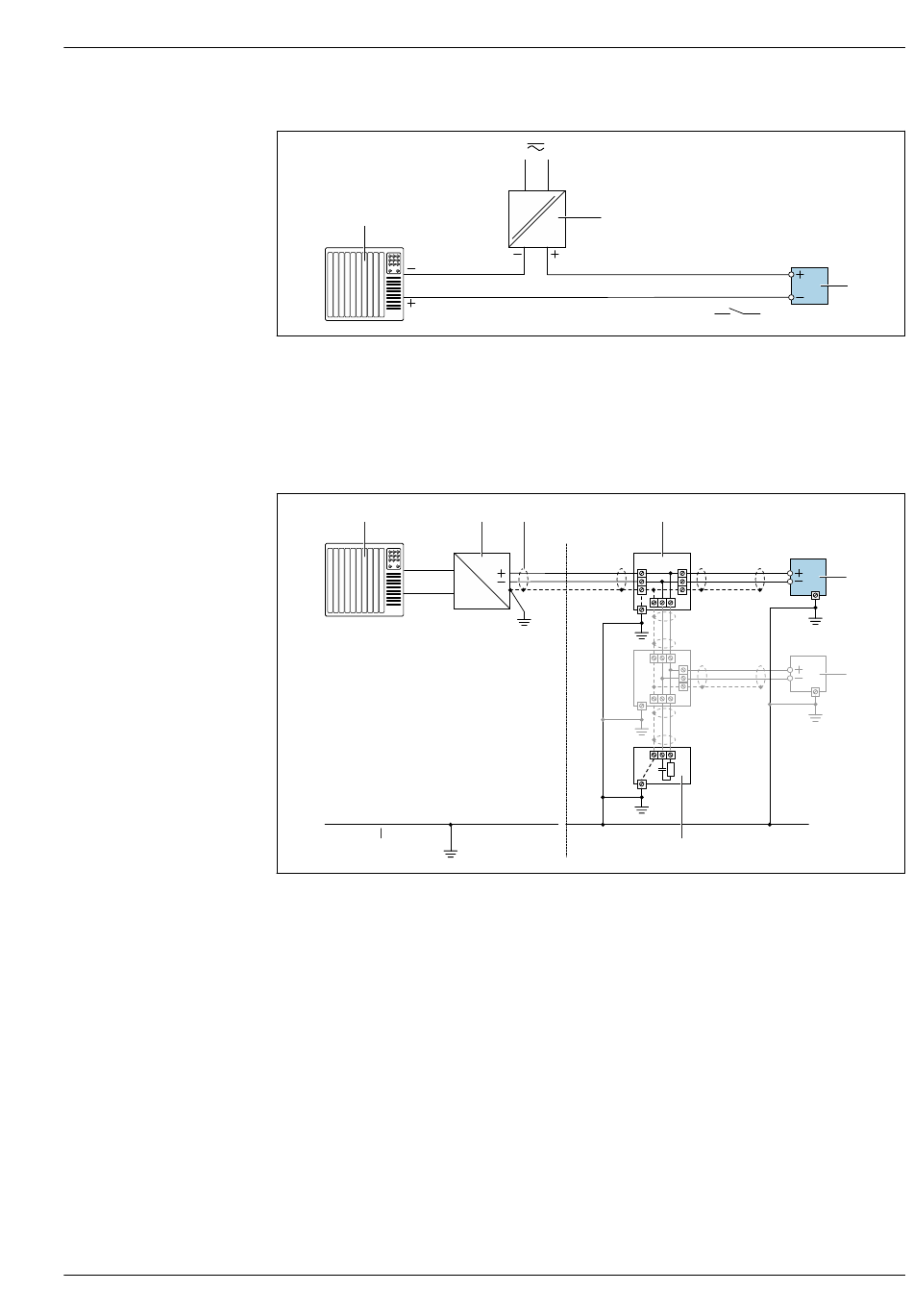

 3 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  10
PROFIBUS-PA
1
8
 4 Anschlussbeispiel für PROFIBUS-PA
1 Automatisierungssystem (z.B. SPS)
2 Segmentkoppler PROFIBUS PA
3 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
2
2 3
6 6
6
6
4
6
6
7
3
A0028760
5
5
A0028768
