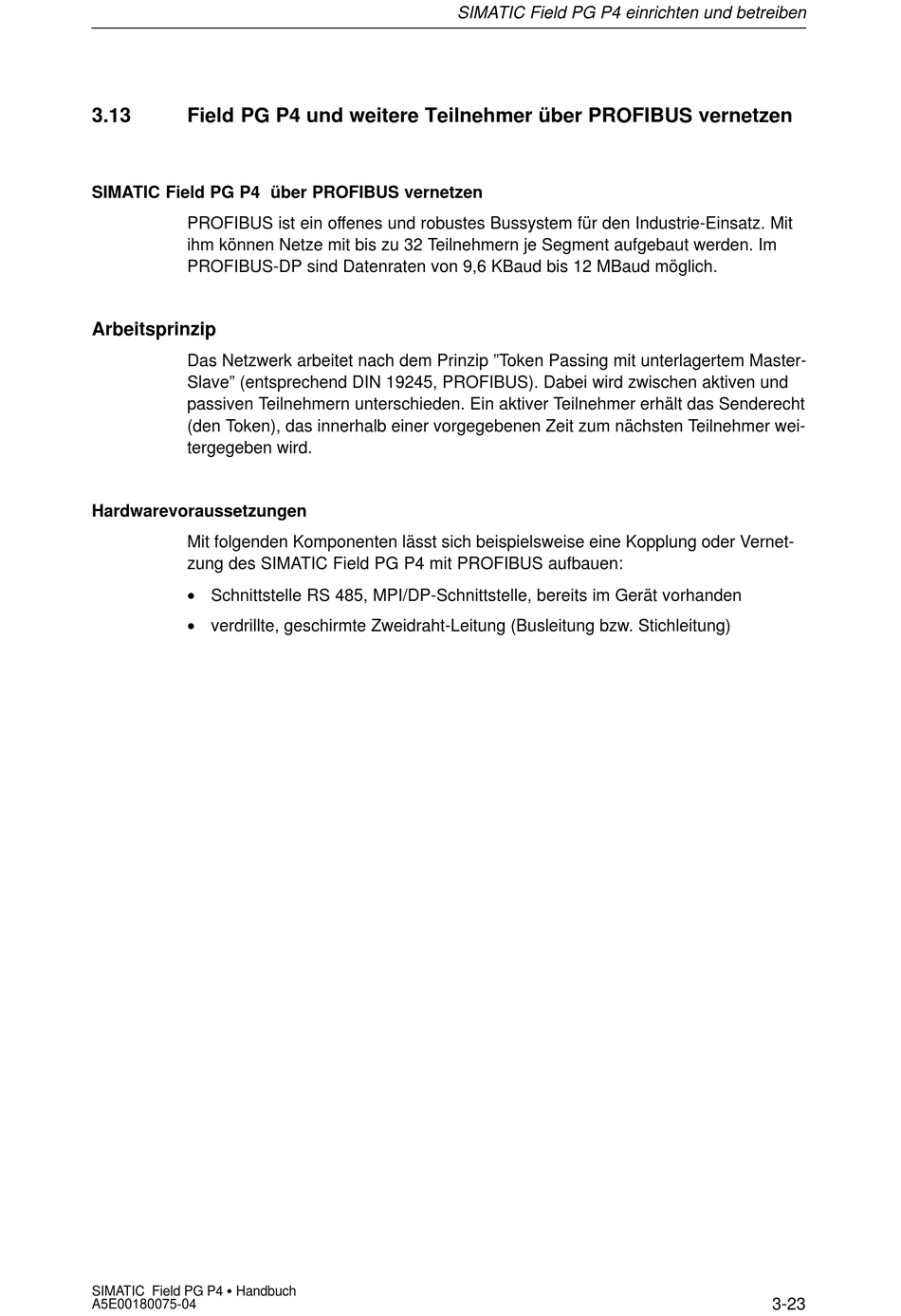

3.13 Field PG P4 und weitere Teilnehmer über PROFIBUS vernetzen
SIMATIC Field PG P4 über PROFIBUS vernetzen
PROFIBUS ist ein offenes und robustes Bussystem für den Industrie-Einsatz. Mit
ihm können Netze mit bis zu 32 Teilnehmern je Segment aufgebaut werden. Im
PROFIBUS-DP sind Datenraten von 9,6 KBaud bis 12 MBaud möglich.
Arbeitsprinzip
Das Netzwerk arbeitet nach dem Prinzip "Token Passing mit unterlagertem Master-
Slave" (entsprechend DIN 19245, PROFIBUS). Dabei wird zwischen aktiven und
passiven Teilnehmern unterschieden. Ein aktiver Teilnehmer erhält das Senderecht
(den Token), das innerhalb einer vorgegebenen Zeit zum nächsten Teilnehmer wei-
tergegeben wird.
Hardwarevoraussetzungen
Mit folgenden Komponenten lässt sich beispielsweise eine Kopplung oder Vernet-
zung des SIMATIC Field PG P4 mit PROFIBUS aufbauen:
• Schnittstelle RS 485, MPI/DP-Schnittstelle, bereits im Gerät vorhanden
• verdrillte, geschirmte Zweidraht-Leitung (Busleitung bzw. Stichleitung)
