SIMATIC Field PG P4 kennenlernen

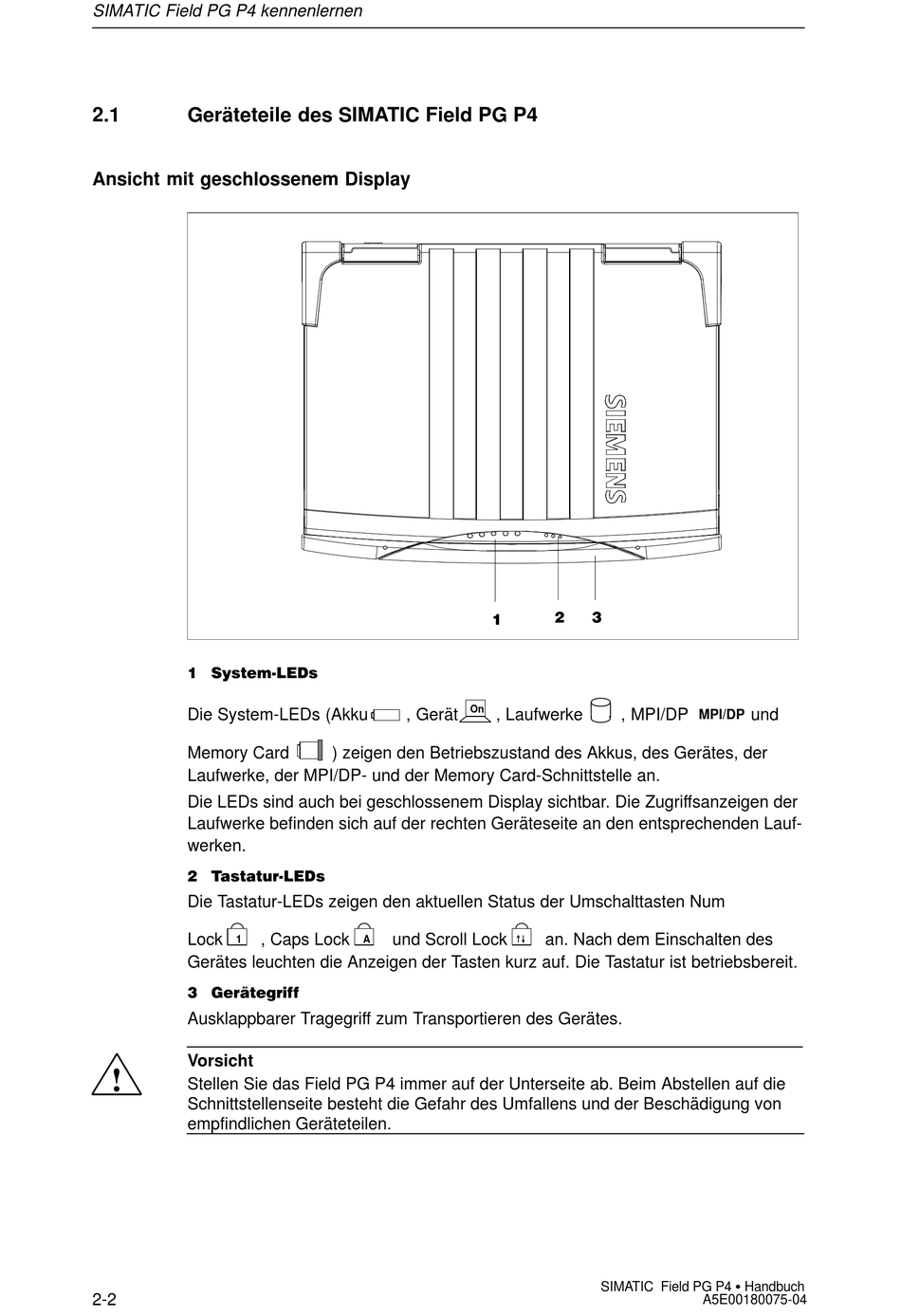

2.1 Geräteteile des SIMATIC Field PG P4

Ansicht mit geschlossenem Display

1 System LEDs
Die System-LEDs (Akku
Memory Card
Laufwerke, der MPI/DP- und der Memory Card-Schnittstelle an.
Die LEDs sind auch bei geschlossenem Display sichtbar. Die Zugriffsanzeigen der
Laufwerke befinden sich auf der rechten Geräteseite an den entsprechenden Lauf-
werken.
2 Tastatur LEDs
Die Tastatur-LEDs zeigen den aktuellen Status der Umschalttasten Num
Lock , Caps Lock
1
Gerätes leuchten die Anzeigen der Tasten kurz auf. Die Tastatur ist betriebsbereit.
3 Gerätegriff
Ausklappbarer Tragegriff zum Transportieren des Gerätes.
Vorsicht
!
Stellen Sie das Field PG P4 immer auf der Unterseite ab. Beim Abstellen auf die
Schnittstellenseite besteht die Gefahr des Umfallens und der Beschädigung von
empfindlichen Geräteteilen.
2-2
1
On
, Gerät , Laufwerke
) zeigen den Betriebszustand des Akkus, des Gerätes, der
und Scroll Lock
A
2 3
, MPI/DP
=O an. Nach dem Einschalten des
SIMATIC Field PG P4 S Handbuch
und
MPI/DP
A5E00180075-04
