Hardware-Informationen

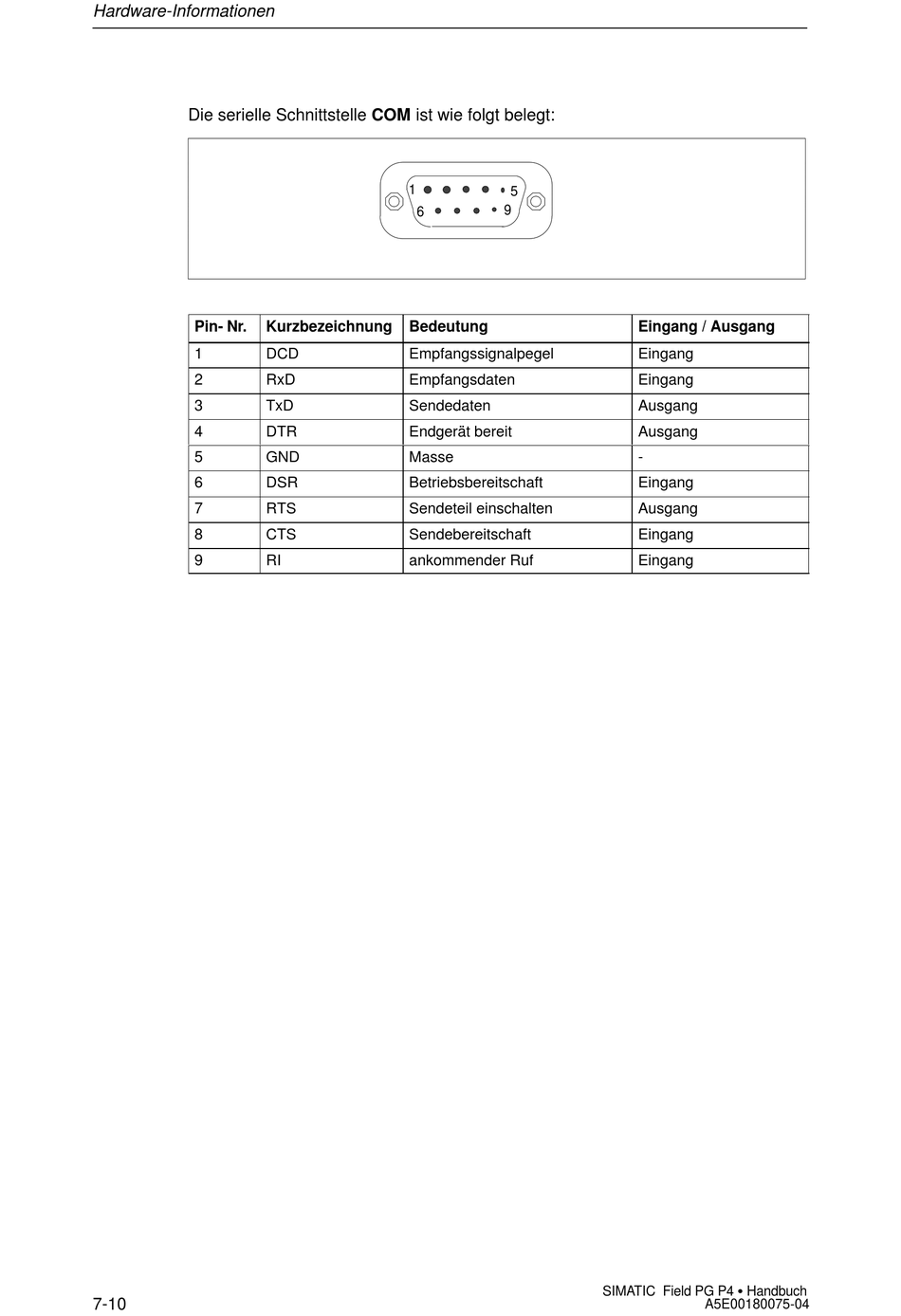

Die serielle Schnittstelle COM ist wie folgt belegt:
Pin- Nr.
1
2
3
4
5
6
7
8
9
7-10
1
6
Kurzbezeichnung Bedeutung
DCD Empfangssignalpegel
RxD Empfangsdaten
TxD Sendedaten
DTR Endgerät bereit
GND Masse
DSR Betriebsbereitschaft
RTS Sendeteil einschalten
CTS Sendebereitschaft
RI ankommender Ruf
5
9
Eingang / Ausgang
Eingang
Eingang
Ausgang
Ausgang
-
Eingang
Ausgang
Eingang
Eingang
