Die Bohrschablonen fin-
den Sie am Ende dieses
Handbuchs als Faltblatt
Achten Sie beim
Ausdruck darauf, dass
die Bohrschablone
nicht skaliert wird
Silikon bei Rauputz
D15-Kamerahandbuch: Montage
Um die genaue Lage der Bohrlöcher und der Kabelführung zu ermitteln, verwenden Sie
die mitgelieferte Bohrschablone (Faltblatt am Ende des Handbuchs). Achten Sie beim
Drucken oder Kopieren der Bohrschablone darauf, dass diese in Originalgröße gedruckt
wird.

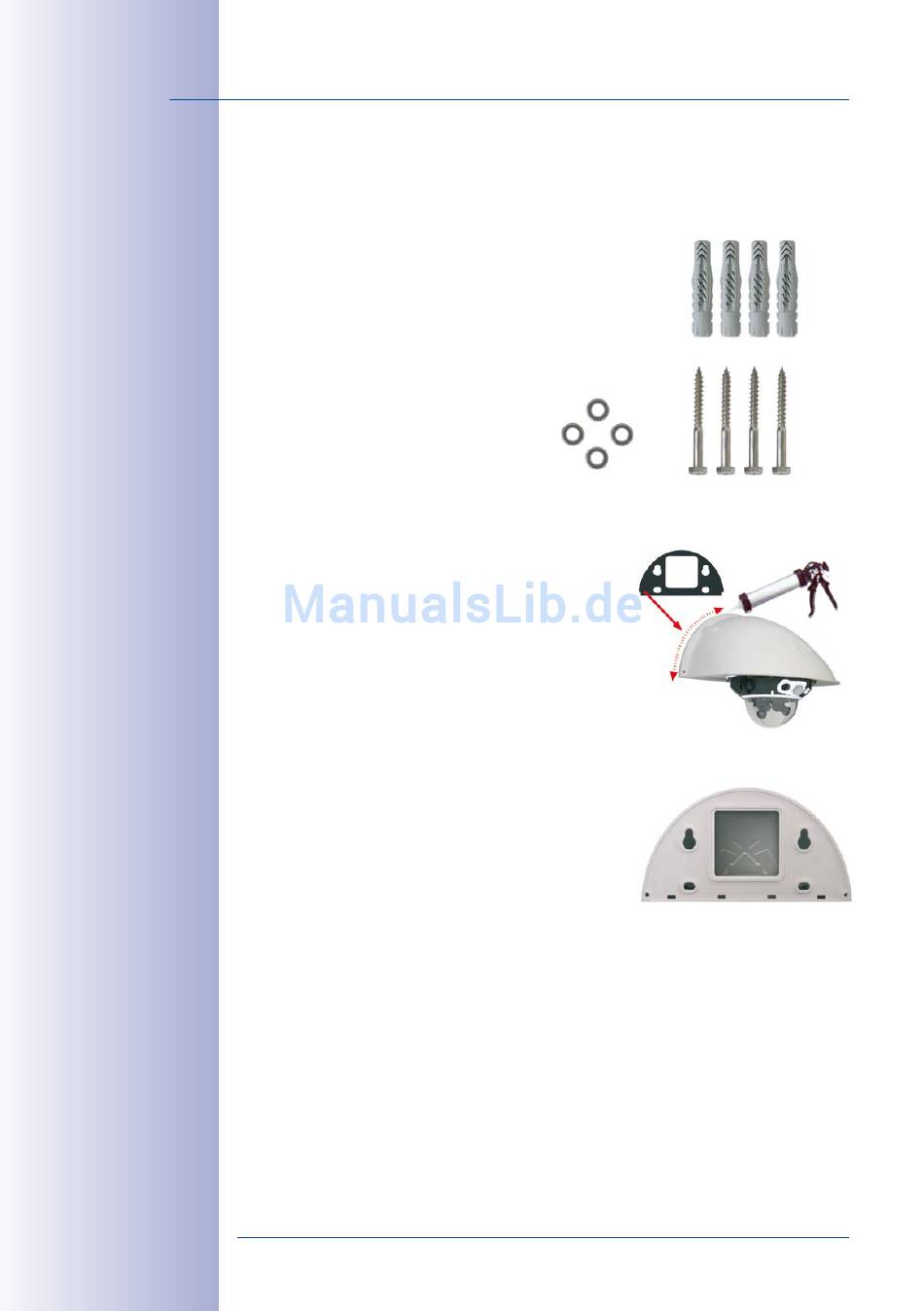

1. Verwenden Sie die im Lieferumfang enthalte-
nen Dübel 10 mm, Schrauben 8x70 mm und
Unterlegscheiben Ø 9 mm, um den Outdoor-
Wandhalter zu befestigen.
2. Kleben Sie die beigelegte Wandanschlussdichtung
auf die Rückseite des Wandhalters. Wird der
Outdoor-Wandhalter auf einem sehr unebenen
Untergrund (Rauputz) befestigt, sollte er später auf
der Oberseite zur Wand hin mit Silikon zusätzlich
abgedichtet werden.
3. Die rechteckige Aussparung auf der Rückseite
des Wandhalters ist für die installierte Unterputz-
Anschlussdose oder eine MOBOTIX Interface-Box
vorgesehen.
