Erste Montageschritte

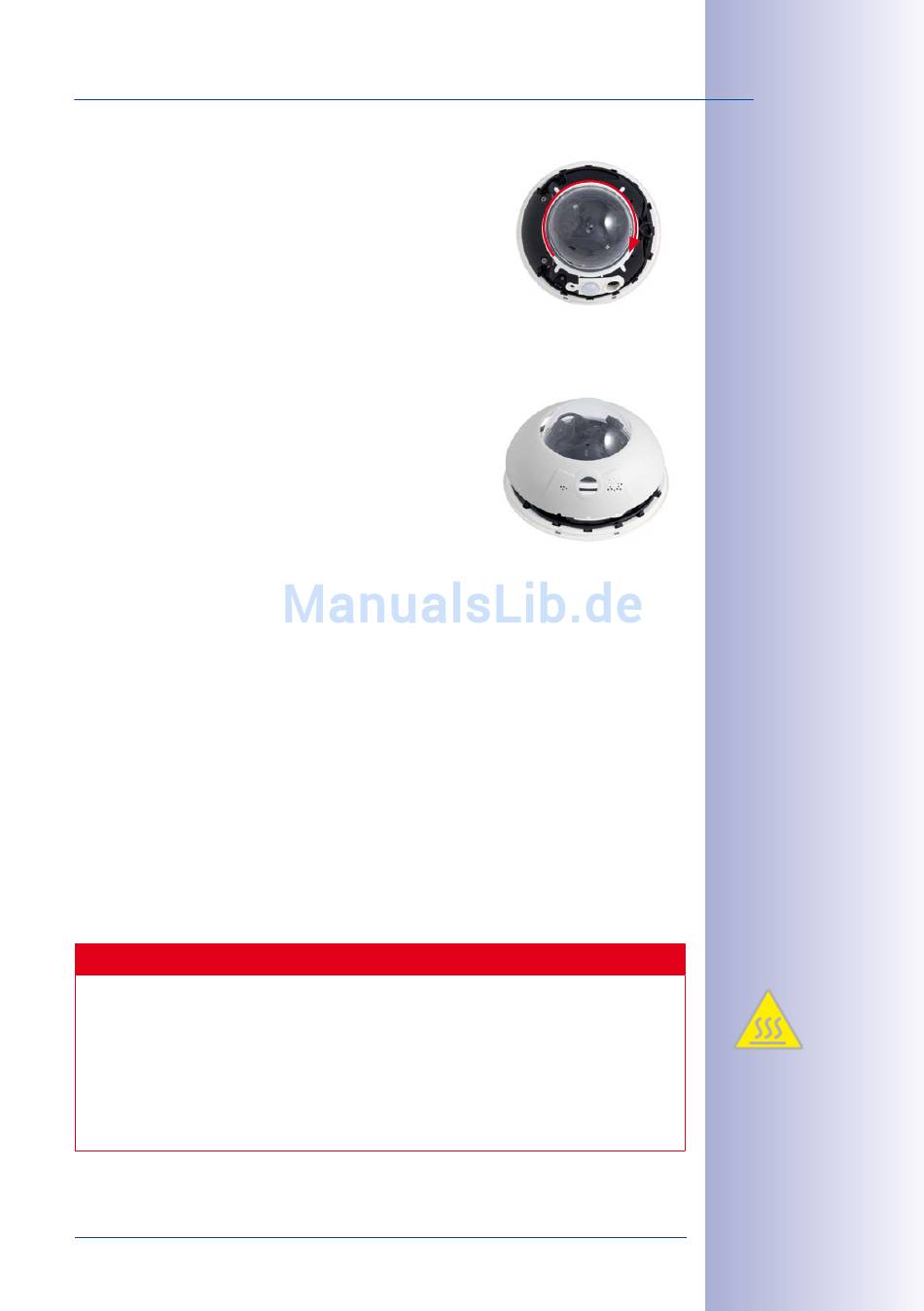

9. Domkuppel montieren : Greifen Sie die Domkuppel
mit der mitgelieferten Folie oder einem Baumwolltuch
und schrauben Sie die transparente Domkuppel im
Uhrzeigersinn auf das Gehäuse, bis die Kuppel fest
(aber nicht zu fest) in der Dichtung sitzt.
Stellen Sie sicher, dass die Kuppel nicht verkantet ist
und rundum gut auf der Dichtung aufsitzt.
10. Gehäusering montieren : Positionieren Sie den
Gehäusering so, dass die Aussparung im Ring (runde
Öffnung) mit dem PIR-Sensor der Kamera überein-
stimmt. Durch leichten Druck rastet der Ring in die
drei vorgesehenen Halterungen im Gehäusesockel
ein. Alte Gehäuseringe (D10D, D12D) dürfen nicht
mehr verwendet werden!
Bei Deckenmontage im Außenbereich und wenn die Kamera extremen Bedingungen aus-
gesetzt ist, sollten die drei Löcher im Gehäusering mit handelsüblichem Silikon verschlossen
werden, um das Eindringen von Wasser in den Gehäusering zu vermeiden.
Sonderfall: D15-180 in Wandmontage ohne Wandhalter
Um bei der senkrecht montierten Kamera (PIR-Sensor weist nach unten, siehe Abschnitt 2.1.1 )
kein auf dem Kopf stehendes Kamerabild zu erhalten, muss die Objektivträgereinheit um 180°
gedreht werden:
• Beide Sensorkabel aus ihrer seitlichen Klemmführung lösen.
• Die beiden seitlichen Inbusschrauben des Objektivträgers entfernen.
• Objektivträger abheben und um 180° drehen. Kabel dabei nicht abreißen oder ver-
klemmen.
• Objektivträger wieder aufsetzen und verschrauben.
Begünstigt durch entsprechende Umgebungsbedingungen kann es zu einer relativ
hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung
auf den Sensorboards kommen. Diese sollten im laufenden Kamerabetrieb nicht
direkt berührt werden (erst abkühlen lassen).
Achten Sie beim Ausrichten der Objektive darauf, dass die Sensorkabel nicht beschä-
digt bzw. abgeklemmt werden.
