Erste Montageschritte

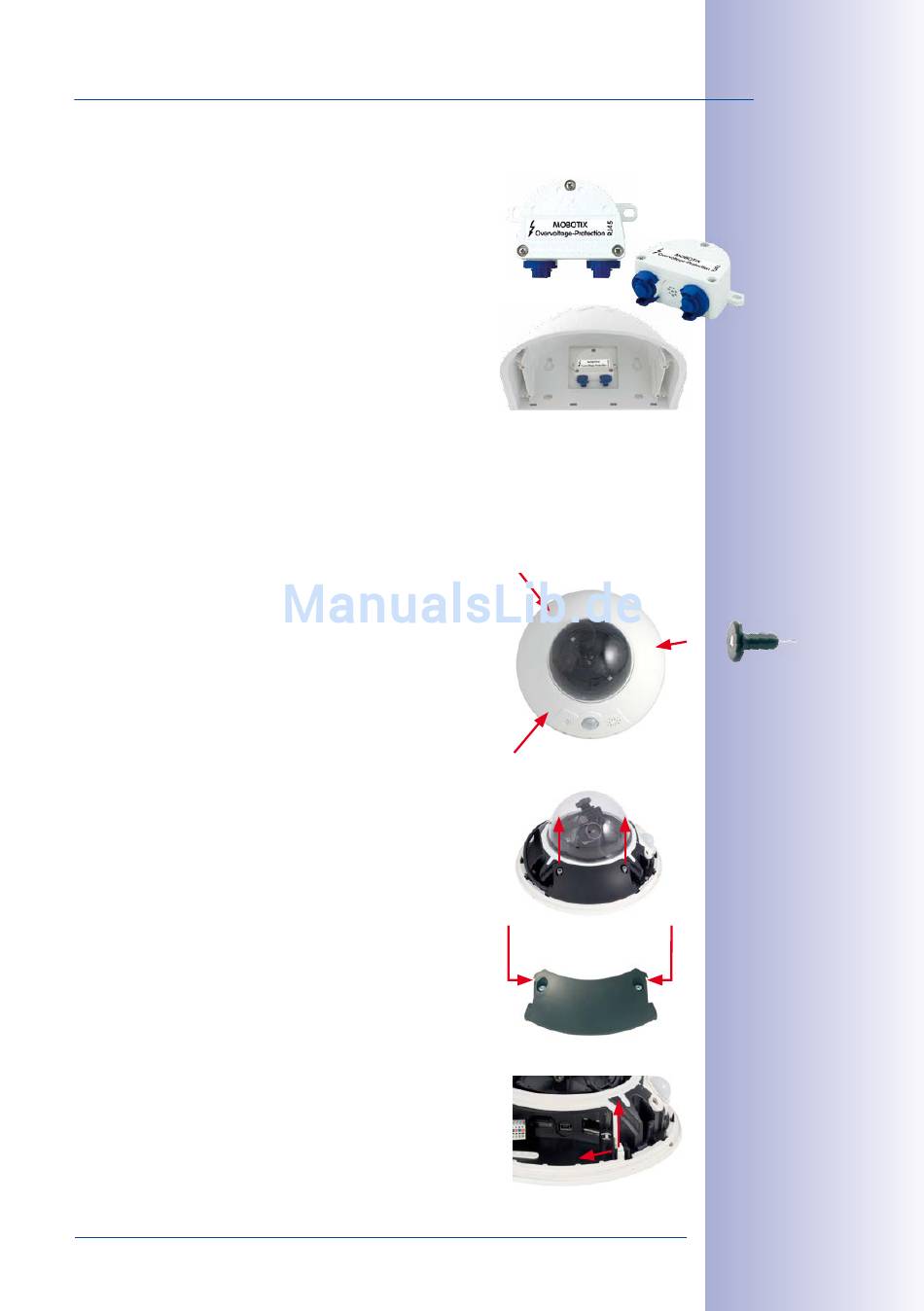

2.3.3 Netzwerkkabel mit MX-Overvoltage-Protection-Box anschließen
MX-Overvoltage-Protection-Box
Die
MOBOTIX-Kamera gegen Überspannungen bis 4 kV und
ermögilcht den einfachen Anschluss von Netzwerk-
Installationskabeln (Variante -LSA) bzw. Patchkabeln (Variante
-RJ45):
• Montage im Außenbereich (vorzugsweise innerhalb des
Outdoor-Wandhalters ).
• Montage im Innenbereich an Netzwerk-Installationskabel.
Weitere Informationen zur MX-Overvoltage-Protection-Box
erhalten Sie auf www.mobotix.com in der Rubrik Produkte >
Zubehör > Interface-Boxen .
2.3.4 MiniUSB-Kabel anschließen
Über den MiniUSB-Stecker können bereits existierende Zusatzmodule wie die MOBOTIX
ExtIO (USB) angeschlossen werden.
1. Entfernen des Gehäuserings : Lösen Sie den
Gehäusering mit dem mitgelieferten Spezialwerkzeug.
Das Spezialwerkzeug wird hierzu nacheinander in
die drei Löcher des Gehäuserings eingedrückt. Heben
Sie den Gehäusering dabei jeweils leicht an, um ihn
aus den Verankerungen zu lösen.
2. Kabelabdeckung lösen : Entfernen Sie die beiden
Inbusschrauben M4x25 der Kabelabdeckung mit Hilfe
des 3 mm-Inbusschlüssels.
3. Kabelabdeckung lösen : Entfernen Sie die beiden
Inbusschrauben M4x25 der Kabelabdeckung mit Hilfe
des 3 mm-Inbusschlüssels.
4. Gummistopfen entfernen : Biegen Sie die Kabel-
durchführung vorsichtig hoch und entnehmen Sie den
Gummistopfen. Bewahren Sie diesen Stopfen gut auf
(am besten in der Originalverpackung der Kamera).
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
schützt die
53
/112
Verwenden Sie das mitge-
lieferte Spezialwerkzeug
