Mobotix D15 Handbuch Seite 49

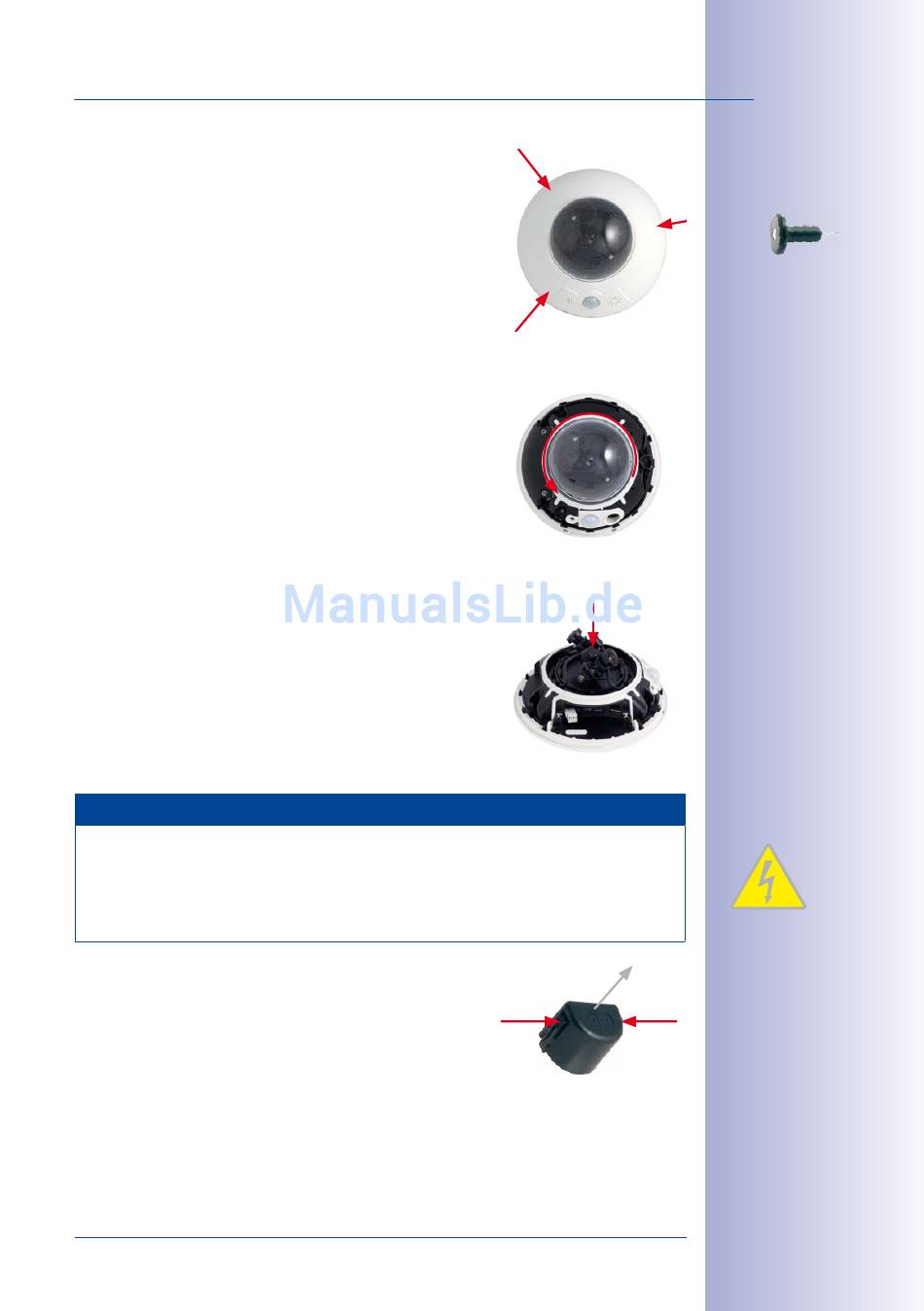

Erste Montageschritte
1. Entfernen des Gehäuserings : Lösen Sie den
Gehäusering mit dem mitgelieferten Spezialwerkzeug.
Das Spezialwerkzeug wird hierzu nacheinander in
die drei Löcher des Gehäuserings eingedrückt. Heben
Sie den Gehäusering dabei jeweils leicht an, um ihn
aus den Verankerungen zu lösen.
2. Entfernen der Domkuppel : Greifen Sie die Domkuppel
mit der mitgelieferten Folie oder einem Baumwolltuch
und schrauben Sie die Kuppel durch Drehen gegen
den Uhrzeigersinn ab.
3. Einsetzen und Fixieren der Objektiveinheiten :
Entfernen Sie die mittlere Halteschraube und die
Unterlegscheibe. Setzen Sie die Objektiveinheiten
in die Führungen ein. Fixieren Sie anschließend die
Objektiveinheiten mit der Halteschraube und einer
Unterlegscheibe in der Kameramitte.
Objektiveinheiten nur am Träger anfassen. Vermeiden Sie grundsätzlich den direkten
Kontakt mit den Schaltkontakten auf der grünen Platine (ESD). Sie verhindern so
unmittelbare oder auch erst später auftretende Schäden bzw. eine reduzierte
Nutzungsdauer.
4. Entfernen der Schutzkappen an den Bildsensoren :
Drücken Sie jeweils die beiden Riegel an der Seite der
Schutzkappen (rote Pfeile) und nehmen Sie die Kappen
nacheinander in Richtung des grauen Pfeils ab.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Hinweis
49
/112
Verwenden Sie das mitge-
lieferte Spezialwerkzeug
Max. Anzugsmoment
der Halteschraube:
1 bis 1,2 Nm
