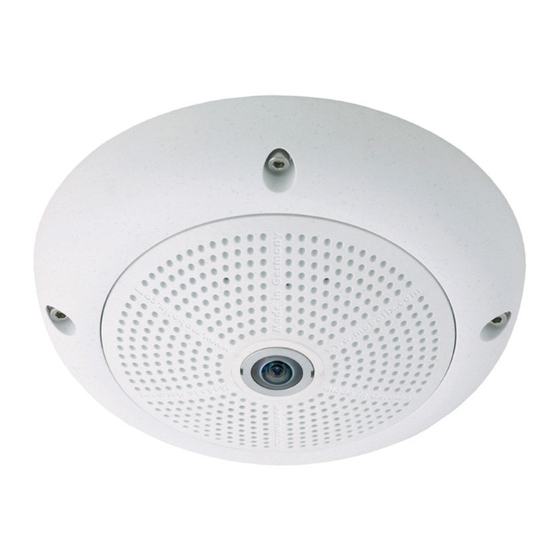

Mobotix Q24M Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Q24M: Kamerahandbuch
Rundum einfach. Rundum sicher.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochaufl ösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com
Hochaufl ösendes 180°-Panorama
H o c h a u fl ö s e n d e s 1 8 0 ° - P a n o r a m a
www.mobotix.de > Support > Betriebsanleitungen
www.mobotix.de > Support > Betriebsanleitungen
The HiRes Video Company
Aktuelle PDF-Datei:
Aktuelle PDF-Datei:

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mobotix Q24M

Inhaltszusammenfassung für Mobotix Q24M

  • Seite 1 > Support > Betriebsanleitungen Innovationsschmiede - Made in Germany Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- Kamera-Technik; ihr dezentrales Konzept lässt hochaufl ösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com...

  • Seite 2: Hochauflösendes 180°-Panorama

    Admin-Kennwort: Originalaufnahme Q24M; Wandmontage in 2,3 m Höhe in einer Bank Hochauflösendes 180°-Panorama Hinweis MOBOTIX bietet preiswerte Seminare mit Workshop und Kameralabor an: Basic Seminar Advanced Seminar 3 Tage, 2 Tage. Weitere Informationen finden Sie unter www.mobotix.com © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 3: Inhaltsverzeichnis

    2.2.3 Abmessungen Q24M ohne Montageoptionen Verfügbares Zubehör Q24M - Übersicht Montage der Kamera ohne Zubehör 2.4.1 Montagehinweise 2.4.2 Benötigte Teile 2.4.3 Arbeitsschritte Montage mit Aufputz-Set 2.5.1 Montagehinweise 2.5.2 Aufputz-Set 2.5.3 Arbeitsschritte © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 4 3.2.2 Erste Bilder und Einstellungen im Browser 3.2.3 Erste Bilder und Netzwerkparameter-Einstellung mit MxControlCenter 3.2.4 Erste Bilder und Einstellung der Netzwerkparamater mit MxEasy 3.2.5 Kamerastart mit automatischer IP-Adresse (DHCP) 3.2.6 Kamerastart mit werkseitiger IP-Adresse © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 5 MxControlCenter finden Sie als PDF-Datei auf www.mobotix.com (Support > Betriebsanleitungen). Alle Rechte vorbehalten. MOBOTIX, MxControlCenter, MxEasy, ExtIO und CamIO sind weltweit geschützte Warenzeichen der MOBOTIX AG. Microsoft, Windows und Windows Server sind registrierte Warenzeichen der Microsoft Corporation. Apple, das Apple Logo, Macintosh, OS X und Bonjour sind Warenzeichen der Apple Inc.

  • Seite 6: Q24M-Kamerahandbuch: Vorwort

    Und falls Sie doch noch eine Frage haben sollten: Unsere Support-Mitarbeiter sind unter support@mobotix.com von Montag bis Freitag von 8.00 Uhr bis 18.00 Uhr für Sie da. Wir danken Ihnen für Ihr Vertrauen und wünschen viel Erfolg mit Ihrer neuen MOBOTIX- Kamera! ©...
  • Seite 7 /156 Q24M mit 10° Aufputz-Set Q24M im Deckeneinbau-Set © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 8: Q24M-Kamerahandbuch: Das Mobotix-Konzept

    Kontinenten im Einsatz. Technologieführer Netzwerkkameras In kurzer Zeit hat sich MOBOTIX in Europa Platz 2 und weltweit Platz 4 an Marktanteilen erobert. MOBOTIX stellt seit Jahren ausschließlich Megapixel-Kameras her und gilt hier mit einem Marktanteil von über 60% als Weltmarktführer für hochaufl ösende Videosysteme.
  • Seite 9 3 Watt erreicht. Da zur Aufzeichnung keine PC-Festplatte nötig ist, gibt es im gesamten Videosystem keine Verschleißteile. Software inklusive - lebenslang Software- und Lizenzkosten entfallen bei MOBOTIX, denn die Software wird immer mit der Kamera ausgeliefert; bei unbeschränkter Kamera- und Nutzeranzahl. Das mitgelieferte Software-Paket beinhaltet auch eine professionelle Leitstand-Software, wie sie bspw. in Fußballstadien im Einsatz ist.

  • Seite 10: Innovative Hemispheric-Technologie

    Deckeneinbau-Set spezielles Objekt ausgerichtet ist. Ohne mechanisch bewegliche Teile unterliegt die hemisphärische Kamera keiner Abnutzung und produziert auch keine Geräusche beim Schwenken und Fokussieren auf einen anderen Bildbereich. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 11 PTZ die Möglichkeit auch nachträglich in (bis 32 GB) der Aufzeichnung an andere Orte zu schwenken, da der gesamte Raum im hemisphä- rischen Raumbild aufgezeichnet werden kann. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 12: Mobotix Hemispheric-Technologie

    Mit der innovativen MOBOTIX Hemispheric-Technologie kann ein Raum optimal überwacht werden. So ersetzt bereits eine einzige, besonders elegante und dezente Q24M, die aufwändige und teure Installation gleich meh- rerer Standard-Kameras. Mit dieser Weltneuheit dokumentiert MOBOTIX erneut seine Innovationskraft als Weltmarktführer für Megapixel Video- Security-Systeme.
  • Seite 13 Himmelsrichtungen gleichzeitig in Quadansicht auf dem Monitor an. Jede der vier Ansichten verfügt über einen virtuellen PTZ. Simultan mit dem 180°-Panorama kann die Q24M zwei weitere Ansichten liefern und so neben der Übersicht auch gleich- zeitig auf zwei Szenen fokussieren (Anzeige-Modus „Panorama Fokus“).

  • Seite 14: Q24M-Kamerahandbuch: Überlegene Speicher-Lösung

    PC ist Flaschenhals und Risiko für Gesamtsystem MOBOTIX speichert HiRes kostengünstig MOBOTIX löst den Engpass beim Speichern auf PC auf eine bislang einzigartige, aber den- noch verblüffend einleuchtende Art und Weise – durch die Kamera selbst. Die Speicherung hochaufl ösender Videobilder inklusive lippensynchronem Ton fi ndet in der Ferne über das Netzwerk oder lokal auf sogenannten Flash-Speichermedien statt (handelsübliche SD-/...

  • Seite 15: Software Und Speicher In Der Mobotix-Kamera Integriert

    Ringpuffer: Alte Aufnahmen können automatisch überschrieben oder nach einer vorgegebenen Zeit automatisch gelöscht werden MOBOTIX speichert sicher Durch das MOBOTIX FlashFile-System (MxFFS) können die intern gespeicherten Daten auch bei Diebstahl nicht durch unbefugte Dritte ausgelesen und übertragen werden. MOBOTIX speichert nur was nötig ist...

  • Seite 16: Sicherheits-Mehrwerte

    Personenkreis zugänglich und werden verschlüsselt (SSL) im Netzwerk übertragen. Ausfallbenachrichtigung MOBOTIX Kameras melden sich automatisch selbst, wenn es zu einer Beeinträchtigung oder gar zum Ausfall kommen sollte. Das sichert die maximale Zuverlässigkeit und Einsatzbereitschaft. Nachträgliche Recherche Ereignisse spielen sich selten nur an einer einzigen Stelle ab.
  • Seite 17 Messfenster (rechtes Bild) Vandalismusgeschützte Modelle In kritischen Umgebungen oder im Außeneinsatz ist oft eine MOBOTIX-Kamera in Vandalismusausführung die beste Wahl. Die Stahlrüstung trotzt selbst harten Attacken und die Kamera liefert dabei ein perfektes Bild des Angreifers. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 18: Kosten- Und Technikargumente

    Bildformat, Bildrate und Aufzeichnung sind kameraspezifisch einstellbar. Extras und Zusatzfunktionen bereits integriert Audio, Objektiv, Wandhalter und Wetterschutz (-30 ° ... +60 ° C) im Kamera- Lieferumfang enthalten; Mikro & Lautsprecher bei fast allen Modellen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 19: Die Wichtigsten Technikargumente

    Lippensynchrones Audio (live & Aufzeichnung); jede Kamera ist Video-IP-Telefon nach SIP-Standard mit Kamerasteuerung und autom. Alarmanruf. MxControlCenter-Leitstand inklusive Dual-Screen-Technik mit Gebäudeplänen, freier Kamerapositionierung, Recherche, Bildbearbeitung, Objektiventzerrung und PTZ-Unterstützung. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 20: Q24M-Kamerahandbuch: Einleitung

    Innovative Hemispheric-Technologie für perfekte Raumübersicht Innovative Hemispheric-Technologie für perfekte Raumübersicht Mit der Hemispheric Kamera Q24M bietet MOBOTIX eine elegante, ultra-kompakte und Mit der Hemispheric Kamera Q24M bietet MOBOTIX eine elegante, ultra-kompakte und wetterfeste IP-Domekamera mit hemisphärischem Spezialobjektiv (Fisheye). Damit liefert wetterfeste IP-Domekamera mit hemisphärischem Spezialobjektiv (Fisheye).
  • Seite 21 Panorama-Fokus – eine Kamera, drei Ansichten (Wandmontage) Maximaler Raumüberblick bei gleichzeitiger Detailerkennung in einem Bild: Simultan mit dem 180°-Panorama kann die Q24M zwei weitere Ansichten liefern und so neben der Übersicht auch parallel auf zwei Szenen fokussieren (Anzeige-Modus „Panorama-Fokus“). Panorama-Fokus:...

  • Seite 22: Vollbild- Und Normal-Ansicht

    Vollbild- und Normal-Ansicht Mit der innovativen MOBOTIX Hemispheric-Technologie kann ein Raum optimal überwacht werden. So ersetzt bereits eine einzige – besonders elegante und dezente – Q24M die aufwändige und teure Installation gleich mehrerer Standard-Kameras. Das auf mehrfache Art und gemäß den persönlichen Anforderungen des Anwenders individuell darstellbare Übersichtsbild einer Q24M mindert nicht nur die Anzahl der benötigten Kameras, sondern...

  • Seite 23: Surround-Ansicht: Quad

    Q24M im Überblick Surround-Ansicht (Quad-View) auf entzerrter Vollbild-Basis Der Anzeige-Modus „Surround“ der Q24M ersetzt (in der Decke montiert) gleich vier Kameras und zeigt vier Himmelsrichtungen gleichzeitig in Quadansicht auf dem Monitor an. Die voreingestellte Nordrichtung der Kamera kann beliebig verändert werden; die drei wei- teren Standardansichten der Kamera (Ost, Süd, West) werden von der Kamera automa-...
  • Seite 24 Q24M-Kamerahandbuch: EINLEITUNG Virtueller PTZ (vPTZ) – ohne Motor Die Q24M zoomt auch auf Details. Diese vPTZ-Funktion steht standardmäßig bereits mit der integrierten Kamera-Software jeder Q24M zur Verfügung. Das Bild der Hemispheric Kamera lässt sich z.B. mit dem Mausrad, einem Joystick oder einem softwaregesteuerten PTZ-Panel vergrößern, jeder beliebige Bildausschnitt kann angefahren werden.
  • Seite 25 PTZ-Kameras nicht erfasst worden; die Vollbildspeicherung das gesamte, gespei- der Q24M ermöglicht hier zum Beispiel, den genauen Zeitpunkt zu ermitteln, an dem cherte Vollbild nach- diese Personen den Erfassungsbereich der Kamera betraten. Die Auswertung selbst kann träglich „untersucht“...
  • Seite 26 Das vom hemisphärischen Objektiv (Fisheye) erzeugte Vollbild ist nur schwer auszuwerten. Die Kamera-Software übernimmt die MOBOTIX löst dieses Problem, indem die gekrümmten Linien von der Kamera-Software Bildentzerrung und bereits im Livebild perfekt entzerrt werden. Der Betrachter-PC wird durch die Entzerrung entlastet so den und Generierung aller gewünschten Bildanzeigen in der Kamera selbst nicht belastet, so...
  • Seite 27 Der Ton wird dabei jederzeit lippensynchron übertragen. Robust und wartungsfrei Die Q24M-Modelle haben wegen der geringen Leistungsaufnahme von nur ca. 3 Watt und dem vollständigen Verzicht auf mechanisch bewegte Teile einen sehr großen Arbeitstemperaturbereich von -30 bis +60 °C und sind absolut staubdicht und strahlwassergeschützt (Q24M-Secure IP65;...
  • Seite 28 Set mit Edelstahl- Dekoring (Fahrstuhl) Modellvarianten Die Q24M ist – mit unterschiedlichen Funktionen ausgestattet – in den Modellvarianten Secure und Basic verfügbar. Alternativ sind beide Varianten auch mit einem L22 Super- Weitwinkel-Objektiv mit einem horizontalen Bildwinkel von 90° lieferbar. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 29: Q24M: Hemispheric-Technologie Der Nächsten Generation

    In der Standard-Ansicht „Panorama“ kann jetzt vom Anwender in Sekundenschnelle eine individuelle Feineinstellung des Livebildes vorgenommen werden. 4 GB MicroSD-Karte Jede Q24M Secure wird ab Werk mit einer hochwertigen 4 GB MicroSD-Karte (Interner DVR) ausgeliefert – ausreichend für rund 50.000 Panoramabilder oder 10 Stunden HiRes- Daueraufzeichnung inklusive Ton (4 Bilder/s).

  • Seite 30: Allgemeine Mobotix Kamera-Funktionen

    Nachdem das MxControlCenter bereits seit längerem über virtuelle PTZ-Funktionen verfügt, oder Joystick verfügbar stehen diese nun auch direkt in der MOBOTIX-Kamera zur Verfügung. Dies bedeutet, dass Joystick verwenden: sich das Livebild einer MOBOTIX-Kamera direkt im Browserfenster mit dem Mausrad oder Internet Explorer mit einem Joystick stufenlos vergrößern und verkleinern lässt.

  • Seite 31: Langzeitaufzeichnung Auf Dateiservern Inklusive

    Alarmfall selbsttätig einen Telefonanruf durchführen. Langzeitaufzeichnung auf Dateiservern inklusive Die MOBOTIX-Kameras besitzen eine integrierte Langzeitaufzeichnung auf Linux-, Windows- und Macintosh OS X. Die Verwaltung des Ringpuffers in einem freigegebenen Verzeichnis übernimmt die Kamera selbstständig. Diese dezentrale Technologie erlaubt die Aufzeichnung von bis zu 30 Livekameras mit je 30 Bildern pro Sekunde inklusive Audio auf einem PC.
  • Seite 32 PoE-Standard IEEE 802.3af). Achtung Das bisherige MOBOTIX Netzwerk-Power-Zubehör NPA-Set, Power-Box und Power- Rack (MX-NPA-Set, MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der Q24M nicht geeignet. Aufgrund des gut isolierten Kunststoffgehäuses und der weitgehenden Beschlagfreiheit benötigen MOBOTIX-Kameras keine Heizung. Deshalb können sie wegen der geringen Leistungsaufnahme (ca.
  • Seite 33 MxEasy – intuitiv bedienbares Programm für Windows, Macintosh und Linux Das neue MOBOTIX MxEasy ermöglicht durch seine intuitiv gestaltete Oberfl äche eine ein- fache Bedienung wichtiger Kamera-Funktionen und stellt einen ganz neuen Ansatz zur Betrachtung und Steuerung von MOBOTIX-Kameras dar. In einem übersichtlichen Layout können bis zu 16 Kameras verwaltet und jeweils vier Kameras gleichzeitig angezeigt werden.
  • Seite 34 Bewegungserkennung, Bildhelligkeit oder das Mikrofon zeitgesteuert zu aktivieren bzw. zu deaktivieren. MxEasy steht für MS Windows- und Mac OS X- Betriebssysteme auf www.mobotix.com als kostenfreier Download zur Verfügung. Eine Linux-Version ist in Vorbereitung. Vielfältige Montagemöglichkeiten MOBOTIX-Kameras sind nicht nur unter nahezu allen Wetter- und Temperaturbedingungen einsetzbar, sondern bieten aufgrund eines großen Zubehörprogramms das passende...
  • Seite 35 Intrusion Detection). Sie ermöglichen außerdem eine verschlüsselte Übertragung der Videosequenzen und Daten (SSL-Verschlüsselung und X.509-Zertifikate). Software-Update gratis (www.mobotix.com) Kostenfreie Software- MOBOTIX bietet regelmäßig kostenfreie Software-Updates an, um die Funktionalität der Updates unter Kamera zu erweitern und zu verbessern. In Kapitel 6, Software-Update , im Softwarehandbuch www.mobotix.com wird dieser Vorgang detailliert beschrieben.

  • Seite 36: Objektivoptionen, Hard- Und Softwareausstattung

    /156 Q24M-Kamerahandbuch: EINLEITUNG Objektivoptionen, Hard- und Softwareausstattung MOBOTIX Q24M-Modelle sind standardmäßig mit einem L11 Fisheye-Objektiv mit einem horizontalen Bildwinkel von 180° ausgestattet. Alternativ ist die Kamera mit einem L22 Super-Weitwinkel-Objektiv mit einem horizontalen Bildwinkel von 90° lieferbar. Objektivspezifi sch werden die gekrümmten Linien durch die integrierte virtuelle PTZ-Funktion der Kamera-Software bzw.
  • Seite 37 MOBOTIX-Kameras um die Nominalbrennweiten, sondern die entsprechende Brennweite (L xx mm) ist beziehen sich auf für das Kleinbildformat (35 mm) angegeben. Zum Beispiel hat das MOBOTIX L22 Kleinbildformat 35 mm Super-Weitwinkel-Objektiv eine Nominalbrennweite von 4 mm, die in der Kleinbild- Fotografie einem 22 mm-Objektiv entspricht.
  • Seite 38 • 3 MEGA-Bilder (bei 32 GB int. DVR), ca. 160.000 160.000 Externes Audio (Line-In/Out) Schalteingänge/Signaleingänge Schaltausgänge Verdeckte Kabelführung Softwareausstattung Q24M Digital-Zoom (stufenlos) mit Panning Panorama- und Surround-Ansicht Zus. speicherbare Bildpositionen Vollbildaufzeichnung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 39 SW-Bildsensoren haben Mega-Aufl ösung Bildgröße 3 Mega 3 Mega (1280x960 Pixel) Bildsensor Farbe Farbe Farbe/SW Farbe/SW Standard-Objektiv zur Software-Version M12-Objektive nach Kundenwunsch Audiounterstützung (Mikrofon/Lautsprecher) -/L** -/L** M/L** M/L** © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 40: Montage

    /156 Q24M-Kamerahandbuch: MONTAGE MONTAGE Die Q24M ist hauptsächlich für die Montage an Wänden oder Decken konzipiert. Das mitgelieferte L11 180°-Objektiv erfasst dann einen Raum nahezu vollständig von Wand zu Wand bzw. vom Boden bis zur Decke. Die unterschiedlichen Montagemöglichkeiten finden Sie in den Abschnitten 2.4 ff., die Bohrschablonen sind am Ende dieses Handbuchs.

  • Seite 41: Wandmontage

    Vorbereitende Montagearbeiten 2.1.1 Wandmontage Um die hochauflösende 180° Panoramafunktion der Q24M optimal nutzen zu können, muss die Kamera an einer Außen- oder Innenwand positioniert werden. Überwacht wird dann der komplette halbkugelförmige Raum vor dem Objektiv der Kamera, von der Wand links neben der Kamera bis zur Wand rechts neben ihr.

  • Seite 42: Erkennung

    Q24M-Kamerahandbuch: MONTAGE Auswahl der geeigneten Kameraposition Eine Q24M ist in erster Linie die perfekte Kamera für einen exzellenten Überblick, weni- ger für die Darstellung aller exakten Details. In der Praxis sollte die Kamera in einer (vor direktem Zugriff geschützten) Höhe von 2,5 bis 3,5 m angebracht werden. Bis zu einem Abstand von 1,5 m ist eine Identifi kation z.
  • Seite 43 Wandmontage mit 10° Aufputz-Set Wandmontage über Unterputzdose Die professionelle Wand- oder Deckenmontage einer Q24M ist grundsätzlich auch ohne Zubehör möglich. Aufgrund der durch die Anschlüsse und Arretierungen bedingten Erhebungen an der Rückwand der Kamera sollte jedoch zuvor der Einbau einer Unterputzdose vorgenommen werden (vgl.

  • Seite 44: Deckenmontage

    Q24M überwachen. 1 sehr gut, 2 gut, 3 befriedigend Im Außenbereich wird die Deckenmontage der Q24M meist durch die Montage an einer Gebäudewand, -ecke oder an einem Mast ersetzt. Wir empfehlen hier die Verwendung des praktischen Wandhalters aus dem Zubehörprogramm (Abschnitt 2.8) oder den Einsatz eines Auslegers.
  • Seite 45 Bildrand jeweils ein kleiner Teil der Bildinformation abgeschnitten ist. Dies ist kein Fehler der Kamera, sondern ergibt sich aus einer bestmöglichen Ausnutzung des Bildsensors durch die Kamera-Software. Diesbezüglich ist es ratsam, die Q24M in rechteckigen Räumen so zu installieren, dass der mit OBEN / TOP gekennzeichnete Pfeil des Kameragehäuses auf eine der langen Seitenwände zeigt.
  • Seite 46 Eine einzige Q24M deckt mit ihrem hemisphärischen Objektiv komplett den 270° großen Bereich von Wandhalter einer Hauswand bis zur anderen ab und kann (MX-OPT-AP) so auch „um die Ecke“ blicken! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 47: Montageoptionen

    Inneren die Unterbringung zusätzlicher Module. Eck- und Masthalter (MX-OPT-MH) Eck- und Masthalter aus Ist eine Montage der MOBOTIX Q24M an einem Mast oder an einer Edelstahl (in Kombination mit dem Wandhalter) Gebäudeecke (Rundumbild mit einer Abdeckung von ca. 270°) vorge- sehen, empfi ehlt sich der Einsatz des MOBOTIX Eck- und Masthalters.

  • Seite 48: Netzwerkanschluss Und Stromversorgung, Usv

    Einsatz der Q24M nicht geeignet Hinweis Bei der MOBOTIX Q24M kann die Stromversorgung auch über Switches oder Router erfolgen, die den PoE-Standard nach IEEE 802.3af unterstützen. Detaillierte Informationen zur Stromversorgung und zum Anschluss der Q24M-Kameras fi nden Sie in Abschnitt 2.11 ff.

  • Seite 49: Bereitstellen Der Anschlüsse, Anschlussdosen

    2.1.5 Bereitstellen der Anschlüsse, Anschlussdosen Sind Installationsort, Anschlüsse und Art der Stromversorgung festgelegt, kann die Verlegung der Anschlussdosen erfolgen. Vor der endgültigen Montage der MOBOTIX Q24M sollte ein Messprotokoll des Netzwerk-Anschlusses vorliegen, um die einwandfreie Funktion zu gewährleisten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 50: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz

    Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuellen Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen.
  • Seite 51 Weitere Informationen zur Vermeidung von Schäden durch Blitzschlag und Überspannung finden Sie beim VDE Verband der Elektrotechnik Elektronik Informations technik e.V. (www.vde.de) oder bei Herstellern von Blitz- und Überspannungseinrichtungen (z. B. Fa. Dehn: www.dehn.de). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 52: Q24M Basic/Secure - Lieferumfang, Bauteile, Abmessungen

    Universaldübel 8 mm 1.12 Edelstahl-Unterlegscheiben Ø 5,3 mm 1.13 Sechskant Edelstahl-Holzschrauben 4,5x60 mm 1.14 Edelstahl-Inbusschrauben M4x16 mm 1.15 Edelstahl-Unterlegscheiben Ø 4,3 mm 1.16 Kabelarretierung mit Bajonettverschluss (Patchkabel, MiniUSB) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 53: Kameragehäuse Und Anschlüsse

    /156 Q24M Basic/Secure - Lieferumfang, Bauteile, Abmessungen 2.2.2 Kameragehäuse und Anschlüsse Die MOBOTIX Q24M setzt sich aus dem Kameragehäuse (Elektronik und Objektiv), dem Gehäusering und dem Montagering zusammen. Anschlüsse • Netzwerk (Ethernet-Netzwerk inkl. PoE-Stromversorgung) • MiniUSB (z. B. für ExtIO) •...

  • Seite 54: Abmessungen Q24M Ohne Montageoptionen

    Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 55 /156 Q24M Basic/Secure - Lieferumfang, Bauteile, Abmessungen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 56: Verfügbares Zubehör Q24M - Übersicht

    Für den Einsatz unter besonders rauen Bedingungen. Vandalismus-Set (MX-Q24-Sec-Vandal-ESMA) Designalternative aus mattem Edelstahl- Das matte Edelstahl- Schutzgehäuse besitzt Schutzgehäuse. Wie oben inkl. Objektivschutz eine Stärke von 1,5 mm und Sicherheitsschrauben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 57 Strecken bis zu 100 m über das Netzwerkkabel sicherzustellen. Das MOBOTIX Netzwerk-Power- Adapter-Set inklusive Netzteil mit RJ45-Stecker wird benötigt, wenn die Spannungsversorgung der MOBOTIX-Kamera nicht über einen PoE- kompatiblen Switch oder Router erfolgt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 58 Die ExtIO verfügt über zwei Betriebsarten: • MiniUSB: Direktanschluss an Kamera über separat bestellbares Kabel (max. 5 m) • Ethernet: Anschluss von ExtIO an Standard PoE- Switch; maximale Entfernung zur Kamera 200 m © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 59 8 Watt via PoE mitversorgt, da neben dem Netzwerksignal auch das eingespeiste PoE-Signal übertragen wird. Mx2wire wird in üblichen Steckdosenrahmen in unterschiedlichen Designvarianten geliefert, kann aber auch mit der bei- gefügten Aufputzdose verwendet werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 60: Montage Der Kamera Ohne Zubehör

    Montage der Kamera ohne Zubehör 2.4.1 Montagehinweise Die Q24M ist als Übersichtskamera für die Montage an Wänden bzw. Decken konzi- piert. Die direkte Montage der Kamera ohne Zubehör ist grundsätzlich immer möglich, allerdings sollte - aufgrund der durch die Anschlüsse und deren Arretierungen bedingten Erhebungen an der Rückwand der Kamera - zuvor der Einbau einer Unterputzdose vor-...

  • Seite 61: Benötigte Teile

    Schere zum Ausschneiden der Schablone • Stift zum Anzeichnen der Bohrlöcher • Material und evtl. Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel • Unterputzdose und Werkzeug zum Setzen der Dose in der Wand/Decke (Lochsäge) •...

  • Seite 62: Arbeitsschritte

    OBEN / TOP bei Wandmontage nach oben bzw. in Richtung einer längeren Seitenwand bei Deckenmontage in nicht- quadratischen Räumen). Kabel anschließen: Das zugeführte Netzwerkkabel über einen (handelsüblichen) Verbinder mit dem Patchkabel der Kamera verbinden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 63: Gehäusering Montieren

    Sie immer sicher, dass die Kabelarretierung mit Bajonettverschluss am Netzwerkkabel richtig schließt. Alle rückseitigen Öffnungen im Kameragehäuse mit Ausnahme des Druckausgleichselements müssen mit den Gummistopfen verschlossen sein. Nur so ist die Wetterfestigkeit der Kamera sichergestellt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 64 Verschluss lässt sich seitlich abheben. Nun kann das Kabel aus der Kamera herausge- zogen werden. Kabelarretierung öff- nen durch Drehen des Bajonettverschlusses auf die markierte Position Bajonettverschluss geöffnet geöffnet Bajonettverschluss geschlossen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 65 (Öffnung zeigt dabei nach rechts). Verschluss nach rechts drehen auf das Symbol „gefüll- ter Ring“ (siehe Abbildung). Das Kabel ist nun richtig arretiert. Kabelarretierung schlie- ßen durch Drehen des Bajonettverschlusses auf die markierte Position Bajonettverschluss geöffnet Bajonettverschluss geschlossen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 66: Montage Mit Aufputz-Set

    Raumgeschehens geneigt wird, kann so die Bildqualität maximiert werden. Die gewünschte Kameraposition bei Montage genau beachten! Wenn besonders viel Wert auf eine dezente Optik der Q24M gelegt wird, sollte für die Deckenmontage bevorzugt das Deckeneinbau-Set verwendet werden (siehe Abschnitt 2.6).

  • Seite 67: Aufputz-Set

    Lieferumfang des Aufputz-Sets nicht enthalten Position Anzahl Bezeichnung Gehäuse Aufputz-Set Edelstahl-Inbusschrauben M4x35 mm Edelstahl-Unterlegscheiben Ø 4,3 mm Moosgummi-Dichtringe Verschluss-Schrauben mit Gegenmutter Kabelverschraubungen mit Gegenmutter und O-Ring-Schnur © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 68 Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). Das maximale Drehmoment für alle Schrauben beträgt 1 bis 1,2 Nm. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 69 • Stift zum Anzeichnen der Bohrlöcher • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel • Weiches Baumwolltuch zum Reinigen der Objektiv-Frontlinse © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 70: Arbeitsschritte

    Dichtstopfen verschlossen werden. Die zugeführten Kabel müssen immer mit den mitgelieferten, dreitei- ligen Verschraubungen montiert werden. Kamera-Gehäusering entfernen : Alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel abschrauben. Gehäusering abnehmen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 71 Verbindung mit der Kamera aufnehmen, visuelle Kontrolle : Verbindung zur Kamera herstellen, wie in Abschnitt 3.1 ff beschrieben. Das Livebild der Kamera soll auf einem Computermonitor zu sehen sein. Bildausschnitt auf dem Computermonitor kontrollieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 72: Montage Mit Deckeneinbau-Set

    Teil der Technik unsichtbar in der Decke verbirgt. der sich ein großer Teil der Technik unsichtbar in der Decke verbirgt. Aus diesen Gründen ist die Montage einer Q24M mit dem Deckeneinbau-Set die beliebteste Aus diesen Gründen ist die Montage einer Q24M mit dem Deckeneinbau-Set die beliebteste Montageoption in den meisten Innenbereichen, die von Kunden oder der Öffentlichkeit...

  • Seite 73: Montage Mit Deckeneinbau-Set

    /156 Montage mit Deckeneinbau-Set 2.6.2 Deckeneinbau-Set Die MOBOTIX-Kamera ist im Lieferumfang des Deckeneinbau- Sets nicht enthalten Position Anzahl Bezeichnung Decken-Montagering inkl. 4 Flachkopfschrauben Dekoring Deckeneinbau-Schlüssel Klemmteile für Schnapphaken © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 74 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 75 Zwei blaue Deckeneinbau-Schlüssel aus dem Deckeneinbau-Set • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel • Weiches Baumwolltuch zum Reinigen der Objektiv-Frontlinse © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 76: Arbeitsschritte

    Schwalbenschwanzführungen auf der Rückseite der Kamera greifen exakt in die hierfür vorgesehenen Öffnungen des Decken-Montagerings. Kabel anschließen : Das zugeführte Netzwerkkabel über einen (handelsüblichen) Verbinder mit dem Netzwerkkabel der Kamera verbinden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 77 Verbindung mit der Kamera aufnehmen, visuelle Kontrolle: Verbindung zur Kamera herstellen, wie in Abschnitt 3.1 ff beschrieben. Das Livebild der Kamera soll auf einem Computermonitor zu sehen sein. Bildausschnitt auf dem Computermonitor kontrollieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 78: Montage Mit Vandalismus-Set

    2.7.1 Montagehinweise Montagehinweise Mit dem Vandalismus-Set werden Q24M-Kameras ohne großen Arbeits- und Kostenaufwand Mit dem Vandalismus-Set werden Q24M-Kameras ohne großen Arbeits- und Kostenaufwand zusätzlich abgesichert bzw. verstärkt. Eine empfehlenswerte Montageoption für den Einsatz zusätzlich abgesichert bzw. verstärkt. Eine empfehlenswerte Montageoption für den Einsatz unter besonders anspruchsvollen Bedingungen (z.

  • Seite 79: Montage Mit Vandalismus-Set

    Vandalismus-Sets nicht enthalten Position Anzahl Bezeichnung Edelstahl-Abdeckung 2 mm Edelstahl Distanzstücke für Vandalismus-Set Sicherheitsschrauben M4x16 mm Zweiloch-Antrieb für Sicherheitsschrauben Domekuppel Polycarbonat inkl. Dichtring Objektivschlüssel ø 160 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 80 /156 Q24M-Kamerahandbuch: MONTAGE Verfügbare Varianten des MOBOTIX Q24M Vandalismus-Sets: Edelstahl poliert Edelstahl matt © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 81 Originalverpackung. Desweiteren benötigen Sie zur Montage: • Inbusschlüssel zur Demontage des Standard-Gehäuserings (in der Q24M-Verpackung enthalten) • Schraubendreher mit Bit-Aufnahmemöglichkeit für den Zweiloch-Antrieb • Weiches, sauberes Baumwolltuch © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 82: Arbeitsschritte

    /156 Q24M-Kamerahandbuch: MONTAGE 2.7.3 Arbeitsschritte Zur Montage ist der weiße Kunststoff-Gehäusering der Q24M mitsamt den Inbusschrauben gegen die Edelstahl-Abdeckung und die Sicherheitsschrauben des Vandalismus-Sets (mit den vier montierten Distanzstücken) auszutauschen. Gehäusering entfernen: Alle vier Inbusschrauben mit dem mitgelieferten Inbusschlüssel abschrauben und den Gehäusering abnehmen.
  • Seite 83 8. Edelstahl-Abdeckung montieren: Edelstahl-Abdeckung Sicherheitsschraube und Zweiloch-Antrieb wie gezeigt aufsetzen und die Sicherheitsschrauben mit dem mitgelieferten Zweiloch-Antrieb festschrauben. Edelstahl-Abdeckung muss mit den zwei Öffnungen für LEDs seitenrichtig auf- gesetzt werden © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 84: Montage Mit Wandhalter

    Montagehinweise Montagehinweise Mit dem Wandhalter werden Q24M Kameras im Innen- wie auch im Außenbereich kom- Mit dem Wandhalter werden Q24M Kameras im Innen- wie auch im Außenbereich kom- fortabel an Wänden oder Auslegern montiert. Die IP65-Norm der Kamera bleibt dabei fortabel an Wänden oder Auslegern montiert.

  • Seite 85: Montage Mit Wandhalter

    Montage mit Wandhalter 2.8.2 Wandhalter Position Anzahl Bezeichnung Wandhalter Universaldübel 8 mm Edelstahl-Unterlegscheiben Ø 6,4 mm Edelstahl-Holzschrauben 6x50 mm Wandanschlussdichtung Edelstahl-Inbusschrauben M4x16 mm Edelstahl-Unterlegscheiben Ø 4,3 mm Abdeckplatte © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 86 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Drucken nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 87 • zum Ausschneiden der Schablone Stift • zum Anzeichnen • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel • Weiches, sauberes Baumwolltuch © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 88: Arbeitsschritte

    Rückseite des Kameragehäuses exakt in den hierfür vorgesehenen Öffnungen des Wandhalters eingepasst werden. Auf die korrekte Ausrichtung der Kamera achten (Markierung OBEN / TOP in Richtung einer längeren Seitenwand in nicht-quadratischen Räumen). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 89 Verbindung mit der Kamera aufnehmen, visuelle Kontrolle : Verbindung zur Kamera herstellen, wie in Abschnitt 3.1 ff beschrieben. Das Livebild der Kamera soll auf einem Computermonitor zu sehen sein. Bildausschnitt auf dem Computermonitor kontrollieren. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 90: Montage Mit Eck- Und Masthalter

    Verbindung mit dem unter Abschnitt 2.8 beschriebenen Wandhalter eingesetzt, schließlich) in Verbindung mit dem unter Abschnitt 2.8 beschriebenen Wandhalter eingesetzt, wenn eine Q24M an einem Mast oder an einer Gebäudeecke montiert werden soll. Der wenn eine Q24M an einem Mast oder an einer Gebäudeecke montiert werden soll. Der wenn eine Q24M an einem Mast oder an einer Gebäudeecke montiert werden soll.

  • Seite 91: Montage Mit Eck- Und Masthalter

    Edelstahl-Inbusschrauben M6x20 mm Edelstahl-Unterlegscheiben Ø 6 mm Selbstsichernde Edelstahl-Muttern M6 Edelstahl-Mastschellen Kabelverschraubungen mit Gegenmutter und O-Ring-Schnur Holzschrauben 6x80mm inkl. Dübel und Unterlegscheiben Breite: 218 mm Tiefe: 92 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 92 Dübelbohrungen • Schraubendreher • Schere zum Ausschneiden der Schablone Stift • zum Anzeichnen • Material und Werkzeug zur Verbindung des vormontierten MOBOTIX-Netzwerkkabels der Kamera mit dem verlegten Netzwerkkabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 93: Montage An Masten

    Kabelführung). Hinweis: Die Kabellänge ab Mast sollte mindestens 80 cm betragen! • Mastschellen des Masthalters mit Schraubendreher festziehen. Bei Bedarf können die überstehenden Enden der Mastschellen gekürzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 94: Montage An Mauer- Bzw. Gebäudeecken

    Um die genaue Lage der Bohrlöcher zu ermit- teln, dient die Bohrschablone (Faltblatt am Ende dieses Handbuchs). • Dann: Wandhalter am Eck- und Masthalter montieren (Abschnitt 2.9.5). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 95: Montage Des Wandhalters Am Eck- Und Masthalter

    Inbusschrauben 6 x 20 mm, Unterlegscheiben Ø 6 mm und Muttern M6 verwenden und den Wandhalter damit am Eck- und Masthalter befestigen. • Ab jetzt die weiteren Arbeitsschritte wie in Abschnitt 2.8.3 beschrieben ausführen! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 96: Austausch Microsd-Karte

    MicroSD-Karte im Karteneinschub der Kamera drücken. Push-Push Funktion: MicroSD-Karte erst Die Karte springt aus dem Einschub und kann nun ent- nach einmal drücken nommen werden. (Push) herausziehen (Push) herausziehen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 97: Einsetzen Einer Microsd-Karte

    Nach einem Neustart der Kamera wird die Aufzeichnung automatisch aktiviert. Wird eine neue MicroSD-Karte verwendet , muss diese zuerst formatiert werden, wie dies in Abschnitt 3.4, MicroSD-Karten-Speicherung, beschrieben ist. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 98: Netzwerk- Und Stromanschluss

    Hinweise zu Kabellängen und zur Stromversorgung • Die Stromversorgung der Kamera wird ausschließlich über die Ethernetbuchse der Kamera hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX Power- Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen (siehe Abschnitt 2.3, Verfügbares Zubehör Q24M ): •...

  • Seite 99: Stromversorgung Mit Switch

    /156 Netzwerk- und Stromanschluss MOBOTIX-Werkseinstellung ist die Klasse 2. In der Regel ist diese Voreinstellung bereits Variables PoE: Mehrere Kameras können gleich- passend und es muss nichts umgestellt werden. Sollte in Ihrer Anwendung allerdings die zeitig am selben Switch niedrigere Leistungsklasse 1 ausreichend sein, könnte es - aufgrund einer möglichen...

  • Seite 100: Stromversorgung Mit Direktverbindung Zum Computer

    Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem Ethernet-Anschluss des PoE-Switch/Router. Der Switch/Router muss den PoE-Standard IEEE 802.3af unter- stützen. IP-Adressen in den Abbildungen nur beispielhaft © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 101: Startvorgang Der Kamera

    Netzwerk- und Stromanschluss 2.11.6 Startvorgang der Kamera Nach dem Herstellen der Spannungsversorgung zeigen die beiden LEDs den Startvorgang der Kamera an (siehe auch Abschnitt 5.4.3, LED-Signale und LED-Konfiguration , im MOBOTIX Software Kamerahandbuch Teil 2 ). • Startvorgang: Unmittelbar nach dem Einschalten der Spannungsversorgung leuchtet 1.

  • Seite 102: Q24M-Kamerahandbuch: Inbetriebnahme Der Kamera

    172er- oder 192er-IP-Adressbereich eingerichtet. Eine MOBOTIX-Kamera muss daher ebenfalls eine IP-Adresse in diesem Bereich erhalten, damit über das Netzwerk auf sie zugegriffen werden kann. Folgende Methoden zur Einstellung der Netzwerkparameter einer MOBOTIX-Kamera sind möglich: Manuell, MxCC und MxEasy oder per DHCP. Kamerasoftware im Browser ©...

  • Seite 103: Manuelle Und Automatische Inbetriebnahme - Übersicht

    Die Netzwerkparameter können manuell flexibel eingestellt werden. Nachteile • Computer bzw. Netzwerk muss im 10er-IP-Adressbereich arbeiten oder hierfür konfiguriert werden. • Die Einrichtung erfolgt nicht automatisch. • Die Netzwerkparameter müssen bekannt sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 104: 3.1.2 Automatisch Mit Mxcontrolcenter Oder Mxeasy

    Die Einstellung der Netzwerkparameter der Kamera erfolgt über die kostenlose Video- Management-Software MxControlCenter oder MxEasy (siehe Abschnitt 3.2.3 bzw. Abschnitt 3.2.4). Mit beiden Programmen ist es auch möglich, die Netzwerkparameter einer MOBOTIX- Kamera automatisch zu konfi gurieren, die sich nicht im selben IP-Adressbereich wie der Computer befi ndet.

  • Seite 105: Automatisch Per Dhcp

    Es ist kein Zugriff auf die Kamera-Software erforderlich. Nachteile • Die Kamera muss physisch erreichbar sein (zum Starten mit DHCP muss ein Kamera-Taster gedrückt werden). • Im Netzwerk muss ein funktionsfähiger DHCP-Server verfügbar sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 106: Erste Bilder Und Wichtigste Einstellungen

    Q24M-Kamerahandbuch: INBETRIEBNAHME DER KAMERA Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzustellen bzw. zu prüfen. Wenn Ihr Netzwerk bereits im 10er-IP-Adressbereich eingerichtet sein sollte (z.
  • Seite 107 2. Stellen Sie die zukünftigen Netzwerkparameter der MOBOTIX-Kamera ein: Öffnen Sie einen Webbrowser auf dem Computer und geben Sie die werkseitige IP-Adresse der MOBOTIX-Kamera in die Adresszeile des Browsers ein (z. B. 10.8.0.99). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX- Kamera angezeigt (siehe auch Abschnitt 3.2.2, Erste Bilder und die wichtigsten...

  • Seite 108: Erste Bilder Und Einstellungen Im Browser

    3.2.2 Erste Bilder und Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlos- sen ist, können Sie nun die Benutzeroberfläche mit dem Kameralivebild im Webbrowser aufrufen. Internet Explorer, Firefox, Safari, Konqueror, Opera, Camino oder jeder andere grafische Browser mit aktiviertem JavaScript ist hierfür geeignet.
  • Seite 109 Weitere Informationen zu den Ansichten der Kamera finden Sie in Abschnitt 4.1.1, Die Ansichten der Kamera im Browser , im Software Kamerahandbuch Teil 2 sowie in der Online-Hilfe der Kamera-Benutzeroberfläche im Browser. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 110: Erste Bilder Und Netzwerkparameter-Einstellung Mit Mxcontrolcenter

    CD-/DVD-Laufwerk Ihres Computers ein. Alternativ oder auch zur Installation von aktuelleren Versionen können Sie sich von der MOBOTIX-Webseite den neuesten Windows-Installer als MSI -Datei herunterladen, den Sie dann manuell installieren können. Die aktuellen Versionen fi nden Sie unter www.mobotix.com im Bereich Support > Software-Downloads > MxControlCenter.
  • Seite 111 Datei MxCC.exe im Installationsverzeichnis. Nach dem ersten Starten von MxControlCenter öffnet sich der Dialog Kameras hinzufügen: Suche und Auswahl und die Anwendung sucht automatisch nach MOBOTIX-Kameras im lokalen Netzwerk. Um nachträglich eine Suche nach Kameras durchzuführen, wählen Sie im Menü...
  • Seite 112 Werkseinstellungen zurückgesetzten Kameras der Fall. Hinweis Das MxControlCenter fi ndet alle MOBOTIX-Kameras, selbst wenn sich Computer und Kameras nicht im gleichen Subnetz befi nden. Markieren Sie die Kameras, die Sie in einem Layout (einer Ansicht mit Kameras) anzeigen möchten und klicken Sie auf Ausgewählte Videoquellen hinzufügen.
  • Seite 113 (Anderes Subnetz) auf (OK). Bestätigen Sie den Dialog Videoquellen öffnen erneut durch Klicken auf OK. Defi nieren von zusätzlichen Videoquellen Neben den automatisch gefundenen MOBOTIX-Kameras haben Sie die Möglichkeit, Videoquellen manuell zur Liste der Videoquellen für MxControlCenter hinzuzufügen. • Kamera: Hier können Sie eine bekannte IP-Adresse...
  • Seite 114 Videoquellen in Fenstern gleicher Größe darstellt. Ansonsten werden die ausgewählten Videoquellen nur in das MxCC-System übernommen und können dann später zum Erstellen von „Layouts“ verwendet werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 115 /156 Erste Bilder und wichtigste Einstellungen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 116: Erste Bilder Und Einstellung Der Netzwerkparamater Mit Mxeasy

    Der Installationsvorgang führt Sie durch die notwendigen Schritte. Alternativ oder auch zur Installation von aktuelleren Versionen können Sie sich die jeweils neueste Version von MxEasy für das gewünschte Betriebssystem von der MOBOTIX-Webseite herunterladen ( www.mobotix.com > Support > Software-Downloads im Bereich MxEasy).
  • Seite 117 Kennwort nicht bekannt ist bzw. für die noch kein Kennwort/Benutzername in MxEasy eingegeben wurde. Sind alle gewünschten MOBOTIX-Kameras in der Liste mit Status Erreichbar markiert, können Sie mit dem Abschnitt Auswählen von Kameras weiter unten fortfahren. Für mit Status Ungültiges Netzwerk markierte Kameras finden Sie im folgenden Abschnitt Hinweise zum Konfigurieren dieser Kameras für „das richtige“...
  • Seite 118 Liste hinzugefügt oder auch aus der Liste entfernt werden. Zusätzlich können weitere Informationen zu einer Kamera angezeigt sowie Benutzername/Kennwort einer Kamera eingegeben werden. Weitere Informationen hierzu finden Sie im MxEasy-Benutzerhandbuch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 119 Livebild der betreffenden Kamera im großen Bildfenster erscheinen. Durch Klick auf Kameras hinzu- Letztes Ereignisbild fügen können jederzeit weitere (rot markiert) verfügbare MOBOTIX-Kameras zu MxEasy hinzugefügt werden (maximal 16 Kameras). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 120: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)

    Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera mit DHCP- Unterstützung starten. Der DHCP-Server weist der Kamera dann automatisch eine IP-Adresse zu und sagt diese an (gilt auch für Q24M Basic). Beachten Sie, dass diese Ansagefunktion deaktiviert werden kann (Admin Menu > Mikrofon und Lautsprecher .

  • Seite 121: Kamerastart Mit Werkseitiger Ip-Adresse

    Im Gegensatz zum Zurücksetzen der Kamera über Admin Menu > Zurücksetzen werden nicht zurückgesetzt! der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitiger IP-Adresse nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 122: Virtueller Ptz Und Spezielle Q24M-Konfiguration

    Bedienung mit der Maus und Scrollrad Bereits mit der Maus kann die vPTZ-Funktion der Q24M im Browser gesteuert werden. Indem Sie eine beliebige Position auf dem am Monitor dargestellten Bild anklicken, wird diese Position zur neuen Bildmitte. Das Bild verschiebt sich entsprechend und die auto- matische Entzerrung wird entsprechend angepasst.
  • Seite 123 PTZ-Funktionen), Handbuch zum MxControlCenter, Abschnitt 2.4.6 (Verwenden der vPTZ-Funktionen) und Abschnitt 3.1.4 (Bereich „PTZ-Steuerung“ der Seitenleiste). Aktuelle Versionen aller Handbücher finden Sie wie immer unter www.mobotix.com unter dem Hauptmenüpunkt „Support“ in der linken Seitenleiste („Betriebsanleitungen“). © MOBOTIX AG • Security-Vision-Systems • Made in Germany...

  • Seite 124: Spezielle Q24M-Konfiguration Im Browser

    Erstinstallation einer Q24M einige wichtige Grundeinstellungen und bei Bedarf auch deren Feinanpassung vorgenommen werden. Eine entsprechende Feinanpassung der Bildeinstellung ist besonders dringend zu emp- fehlen, wenn das Aufputz-Set mit 10°-Neigung montiert wird (als Zubehör zur Q24M verfügbar). Zur Konfiguration der Q24M-Grundeinstellungen im Browserfenster (ohne Softwareinstallation) führen Sie bitte die auf den folgenden Seiten beschriebenen Arbeitsschritte durch:...
  • Seite 125 Panoramakorrektur verkippte vertikale Linien an den Bildrändern optisch wieder gerade gestellt werden. Diese verkippten Linien entstehen v. a. durch Neigung der Kamera (Montage mit 10° Aufputz-Set) oder durch ein nachträgliches Neigen des Bildes. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 126 Die Panorama-Bildeinstellung ist damit bis zum nächsten Neustart der Kamera gesperrt. Achtung Zur dauerhaften Sicherung der für die Q24M defi nierten Standard-Bildeinstellung wählen Sie im QuickControl „Einstellungen verwalten“ die Option „Gesamte Konfi guration sichern“. Die Einstellungen bleiben dann auch nach einem Neustart erhalten.

  • Seite 127: Nutzung Der Q24M Onscreen-Control

    Aufrichten (Geradestellen) der im Bildausschnitt vor allem an den Rändern sichtbaren, nach links bzw. rechts gekippten vertikalen Linien. Säulen oben zusam- menführen (notwen- dig zur Korrektur im Beispiel links) Säulen unten zusam- menführen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 128 Q24M-Kamerahandbuch: INBETRIEBNAHME DER KAMERA Deckenmontage: Norden festlegen (vom Benutzer definierte Nordrichtung) Nach der Montage der Kamera an eine Decke muss eine sog. „Nordrichtung“ der Q24M festgelegt werden. Hierbei handelt es sich nicht um die „echte“ Richtung Nord, sondern um die Hauptblickrichtung bzw. den Fokus der Kamera. Sie dient als Referenz für die Nordrichtung im Anzeige-Modus „Surround“...
  • Seite 129 Ansichten erfolgt über vPTZ via Maus oder Joystick und - wie bereits oben beschrie- ist kein OnScreen- ben - über Ent- und Verriegeln der Standardansicht über das symbolisierte Schloss Control verfügbar (Schloss öffnen – Anzeige korrigieren – Schloss wieder schließen). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 130: Übersicht Der Verfügbaren Kamera-Ansichten

    (Blickwinkel horizontal/ vertikal: 180°/160°) Normal (Wand- und Deckenmontage) Es wird ein entzerrter Bildausschnitt angezeigt, der geschwenkt, geneigt und gezoomt werden kann. Dies ist die werkseitige Bild-Voreinstellung für die Q24M. Die Berechnung und Entzerrung des live angezeigten Bildes findet direkt in der Kamera...
  • Seite 131 Es wird das entzerrte Bild eines kompletten Raums (entzerrtes 180°-Panorama) von der linken bis zur rechten Wand angezeigt. Diese Ansicht steht zur Verfügung für eine an der Wand montierte MOBOTIX Q24M. Das Seitenverhältnis dieser Ansicht beträgt 8:3 (Breite zu Höhe).
  • Seite 132 Es wird eine 180°-Panorama-Ansicht für den nördlichen Bildteil zusammen mit einer Panorama-Ansicht für den südlichen Bildteil in einem Bild mit Seitenverhältnis 4:3 (Breite zu Höhe) gezeigt. Diese Ansicht steht für eine in Deckenmontage konfigurierte Q24M zur Verfügung. Beide Teilansichten (Norden und Süden) können unabhängig voneinander durch vPTZ-Aktionen verändert werden.
  • Seite 133 /156 Virtueller PTZ und spezielle Q24M-Konfiguration © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 134: Microsd-Karten-Speicherung

    Dialog Admin Menu > Kamerastatus jederzeit abgerufen werden. Schonende Speichernutzung durch MOBOTIX MxFFS-Dateisystem Durch die MxFFS-Formatierung der MicroSD-Karte werden die Flash-Medien von der MOBOTIX Kamera-Software gleichmäßig und daher „Speicherzellen-schonend“ beschrieben. Das bedeutet, dass alle Speicherzellen des Flash-Speichers möglichst gleich oft beschrieben bzw.
  • Seite 135 Karte gegen eine fabrikneue Karte nach einem Betriebsjahr. Überwachung der Abnutzung des Flash-Speichers (Patent angemeldet) Hierzu setzt MOBOTIX ein eigens hierfür entwickeltes und zum Patent angemeldetes Verfahren ein. Die Flash-Abnutzung kann in der Statuszeile des Livebildes eingeblendet oder über Admin Menu > Kamerastatus jederzeit abgerufen werden. Außerdem kann die Kamera auf Wunsch eine Warnmeldung versenden (z.

  • Seite 136: Formatieren Der Karte

    Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich > Speicherung auf externem Dateiserver/ (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): Flash-Medium Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. Klicken Sie den Button Formatieren in der Zeile SD-Flash-Karte.

  • Seite 137: Speicherung Aktivieren

    Flash-Medium): erfolgt in Admin Menu > Speicherung auf externem Dateiserver/ Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Flash-Medium Kamera befindet. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist (siehe vorherigen Abschnitt 3.4.2, Formatieren der Karte ).

  • Seite 138: Zugriff Auf Kartendaten

    • Wiedergabe der Videosequenzen inkl. Ton durch Zugriff auf die in der MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera oder durch direkten Zugriff auf die MicroSD-Karte über einen an den Computer angeschlosse- nen Kartenleser. Hierzu muss zuvor das Laufwerk/Volume der MicroSD-Karte als „Verzeichnis“...

  • Seite 139: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera

    Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die dem Kunden nicht von MOBOTIX verkauft worden sind.

  • Seite 140: Speicheroptionen Q24M - Vollbildspeicherung

    Gespeichertes Vollbild Auswertung im gesp. Vollbild Dies ist vor allem für Q24M-Modelle interessant, für die das digitale vPTZ im Livebild eine wichtigte Rolle spielt. Hier können nun live z. B. in VGA-Aufl ösung vPTZ-Aktionen durchgeführt werden, während durch die Vollbildspeicherung z. B. mit 1 B/s ein Bild im Format MEGA oder QXGA abgespeichert wird.
  • Seite 141 Die Einstellung dieser Option erfolgt im Dialog Setup Menu > Ereignissteuerung > Aufzeichnung durch Ein- oder Ausschalten der Option „Vollbildaufzeichnung“. Hinweise Nachträgliche Recherche im Vollbild: Für die Vollbildspeicherung von Q24M-Kameras sollten mindestens Bilder im Format MEGA bei nachträglicher Recherche in MxControlCenter oder MxEasy gespeichert werden, da ansonsten die nachträgliche Bildentzerrung keine zufriedenstellende Bildqualität liefern kann.

  • Seite 142: Weitere Konfiguration Im Browser

    Weitere Konfi guration im Browser 3.6.1 Übersicht Die komplette Konfi guration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh, u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfl äche.
  • Seite 143 Belichtungsfenster. Wählen Sie ein vorkon- figuriertes Set von Belichtungsfenstern aus (Quick-Control Belichtungssteuerung). Alternativ können Sie auch eigene Belichtungsfenster definieren (Setup Menu > Belichtungseinstellungen). => ( Software Kamerahandbuch Teil 2 , Abschnitt 5.7) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 144 Kamera ist werkseitig deaktiviert. Aktivieren Sie sie durch Klick auf den Button Arm & Record. Hierdurch wird sowohl die Bewegungserkennung als auch die Aufzeichnung aktiviert. Bei einer Kamera mit integriertem Flash-Speicher (MOBOTIX R-Modelle bzw. Modelle mit SD-Karte) wird automatisch der Flash-Speicher als Aufzeichnungsziel verwendet.

  • Seite 145: Weitere Konfigurationsmöglichkeiten

    Aufgaben, ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden.

  • Seite 146: Ergänzende Hinweise

    Q24M-Kamerahandbuch: INBETRIEBNAHME DER KAMERA Ergänzende Hinweise 3.7.1 Wetterfestigkeit Die MOBOTIX Q24M-Secure ist wetterfest nach IP65 (absolut staubdicht und strahlwassergeschützt) und kann in Verbindung mit dem Wandhalter auch im Außenbereich montiert werden. Die Basic-Version der MOBOTIX Q24M erreicht Schutzklasse IP54. 3.7.2 Kennwort für den Administrationsbereich...

  • Seite 147: Kamerastart Mit Werkseitiger Ip-Adresse

    Text- und Logo- Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-...

  • Seite 148: Täglichen Automatischen Neustart Der Kamera Deaktivieren

    3.7.8 Täglichen automatischen Neustart der Kamera deaktivieren Im Auslieferungszustand führt die MOBOTIX-Kamera automatisch täglich um 3.36 Uhr mor- gens einen Neustart durch, da eine Kamera unter sehr seltenen Umständen durch äußere Einflüsse (z.B. Höhenstrahlung) zeitweise gestört sein kann. Der automatische Neustart sorgt dafür, dass die Kamera nach dem Neustart wieder ordnungsgemäß...

  • Seite 149: Sicherheitshinweise

    Netzwerkgeräten und den zugrundeliegenden Vorschriften für Blitz- und Brandschutz sowie der aktuellen Technik zur Verhinderung von Überspannungsschäden vertraut sind. Aufgrund der hohen Rechenleistung der Q24M kann es, begünstigt durch entsprechende Umgebungsbedingungen am Installationsort, zu einer relativ hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung auf dem Sensorboard kommen.
  • Seite 150 IP-Adresse des gesuchten Gerätes bekannt sein muss. CamIO Schaltmodul von MOBOTIX, über das die Kamera direkt Lampen und Sirenen betätigen und externe Audiokomponenten (Lautsprecher und Mikrofone) verwenden kann. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
  • Seite 151 Kamera in meist runder und kompakter Bauform, deren Objektiv im Raum ausgerichtet werden kann und durch ein transparentes Kuppelgehäuse geschützt wird. Dualdome Domkamera mit zwei Objektiven und Bildsensoren wie die MOBOTIX D12D, die unabhängig voneinander z. B. Weitwinkel- und Teleaufnahmen liefern. Abkürzung für Digitaler Videorekorder .
  • Seite 152 Datenaustausch zwischen allen in einem lokalen Netzwerk (LAN) ange- schlossenen Geräten (Computer, Drucker, Netzwerkkameras, etc.). ExtIO Schaltmodul von MOBOTIX, über das die Kamera direkt Lampen, Sirenen und Türöffner betätigen sowie externe Audiokomponenten (Lautsprecher und Mikrofone) verwenden kann. Fixdome Kamera ohne bewegte Teile in einem Kuppel- bzw.
  • Seite 153 Grafiken wie z. B. ein Lageplan der Kameras eingearbeitet sein. Abkürzung für Light Emitting Diode (dt. „Leuchtdiode“), ein elektronisches Halbleiter-Bau- element an den Kameras und Zusatzmodulen von MOBOTIX, das Licht ausstrahlt, wenn Strom in Durchlassrichtung durch das Element fließt.

  • Seite 154: Quad-Darstellung

    Videomanagement-Software von MOBOTIX für kleine und kompakte Kameranetzwerke mit bis zu 16 Kameras. MxPEG Von MOBOTIX entwickeltes Verfahren zum Komprimieren und Speichern von Bild- und Videodaten mit geringer Netzwerkbelastung und hoher Bildqualität. Mit dem MxPEG- Acti- veX -Steuerelement können Video- und Audiodaten von MOBOTIX-Kameras in anderen Anwendungen (u.
  • Seite 155 Dt. „Assistent“; Bezeichnung für eine Software-Komponente, die einem Anwender bei der Installation oder Einrichtung eines gewünschten Programms assistiert und ihm durch einfache Abfragen die richtigen Konfigurationen herleitet. WLAN Drahtloses, lokal begrenztes Funknetzwerk zum Aufbau von Internetverbindungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 156: Q24M-Kamerahandbuch: Konformitätserklärung

    /156 /156 Q24M-Kamerahandbuch: Konformitätserklärung KONFORMITÄTSERKLÄRUNG © MOBOTIX AG • Security-Vision-Systems • Made in Germany © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com www.mobotix.com • info@mobotix.com...
  • Seite 157 Fax: +49 6302 9816-190 Finanzamt: Kaiserslautern http://www.mobotix.com Umsatzsteuer-Identifi kationsnummer: info@mobotix.com DE202203501 Die jeweils neueste Version dieses Dokuments fi nden Sie auf www.mobotix.com in der Rubrik Support. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 158 > Support > Betriebsanleitungen Innovationsschmiede - Made in Germany Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com...
