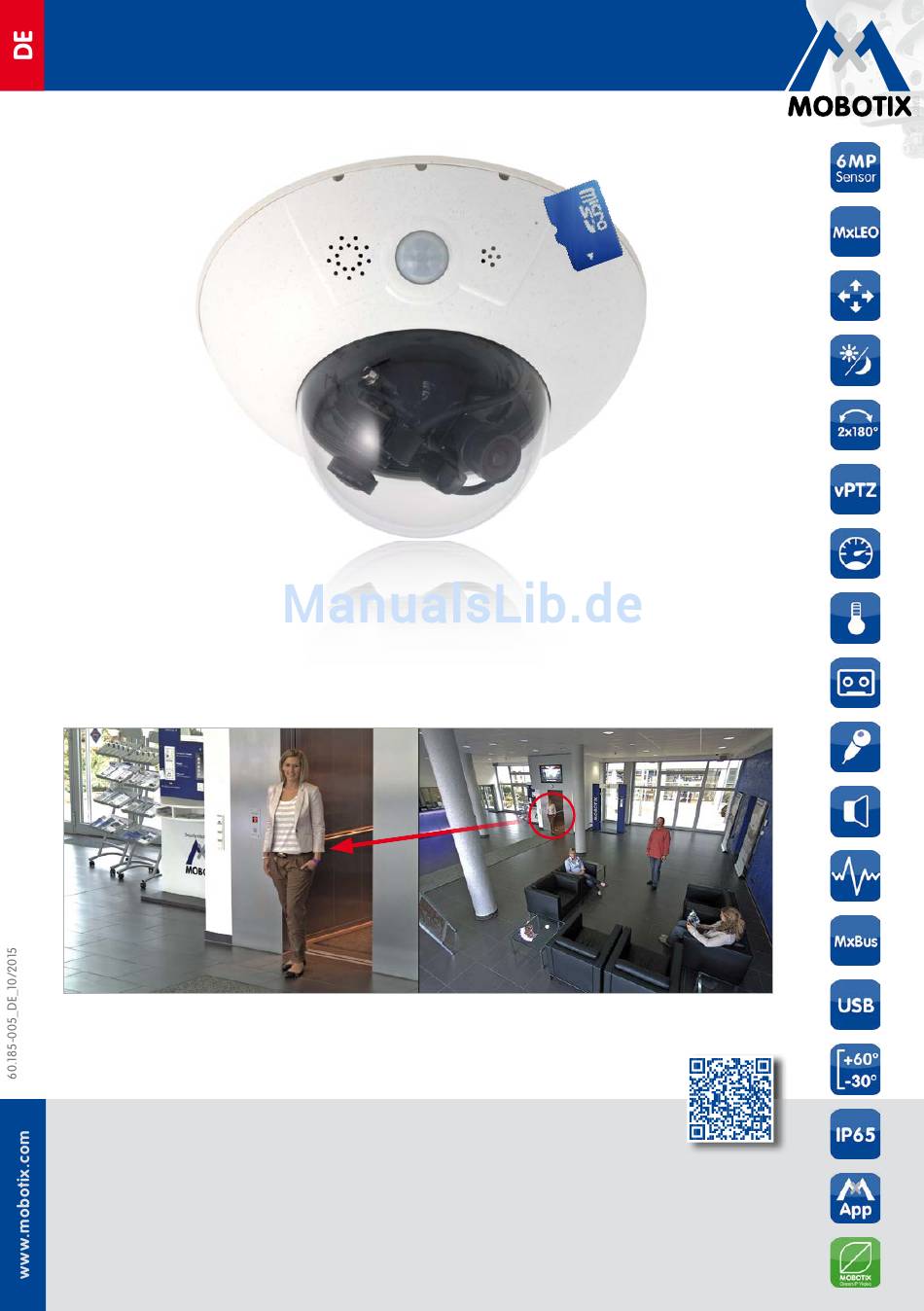

D15-Kamerahandbuch
Eine Kamera. HiRes hoch zwei.
Zwei Objektive, zwei 6MP/5MP-HiRes-Bildsensoren, interner MicroSD-Speicher und ein max.
12 Megapixel großes Doppelbild machen die D15 DualDome zu einer effizienten Security-Lösung:
Mit nur einer Kamera sichern Sie z. B. zwei verschiedene Bereiche – ganz ohne anfällige Mechanik!
Eine Kamera, zwei Ansichten: MOBOTIX D15 DualDome (links: Teleobjektiv, rechts: Weitwinkelobjektiv)
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-Kamera-
Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com
Security-Vision-Systems
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mobotix D15
Inhaltszusammenfassung für Mobotix D15
- Seite 1 Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-Kamera- Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com...
- Seite 2 MxPEG sind in der Europäischen Union, den USA und in anderen Ländern einge- tragene Marken der MOBOTIX AG. Microsoft , Windows und Windows Server sind Marken der Microsoft Corporation. Apple , das Apple-Logo , Macintosh , OS X , iOS , Bonjour , das Bonjour-Logo, das Bonjour-Symbol , iPod und iTunes sind in den USA und anderen Ländern eingetragene Marken von Apple Inc.
-
Seite 3: Inhaltsverzeichnis
1.5.1 Integrierte Kamerasoftware (Firmware) 1.5.2 MxManagementCenter 1.5.3 MOBOTIX App Montage Übersicht Montageoptionen 2.1.1 Indoor-Montage an Decke oder Wand (ohne Zubehör) 2.1.2 Outdoor-Montage an Wand, Mast oder Ecke (mit Zubehör) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 4 3.2.3 Erste Bilder und Einstellung der Netzwerkparameter mit MxMC 3.2.4 Kamerastart mit werkseitigen (Netzwerk-) Einstellungen 3.2.5 Kamerastart mit automatischer IP-Adresse (DHCP) Virtueller PTZ und Vollbildspeicherung 3.3.1 Virtueller PTZ 3.3.2 Vollbildspeicherung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 5 3.7.7 Automatischen Neustart der Kamera deaktivieren 3.7.8 Browser 3.7.9 Pflege von Kamera und Objektiven 3.7.10 Rechtliche Hinweise 3.7.11 Sicherheitshinweise 3.7.12 Online-Hilfe im Browser 3.7.13 RoHS-Erklärung 3.7.14 Entsorgung 3.7.15 Haftungsausschluss Hersteller © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 6: Sicherheitshinweise
. Wird verwendet, aller angeschlossenen Verbraucher auf 1 W begrenzt! Objektive nicht berühren: Aufgrund der hohen Rechen leistung der D15 kann es, begünstigt durch entsprechende Umgebungsbedingungen am Installationsort, zu einer relativ hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung im Bereich der Bildsensoren kommen. Im Handbereich darf dieses Produkt deshalb nicht ohne Domkuppel betrieben werden. - Seite 7 Kamerasoftware entzerrtes, bis zu 12 Megapixel großes Panoramabild liefern. D15-DNight Die Kamera wählt je nach Lichtverhältnissen automatisch den idealen Modus aus: entweder den Farbsensor mit Tageslichtobjektiv oder den Schwarzweiß-Sensor mit Infrarotobjektiv. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 8 Support > Software-Downloads. Das Tutorial zum Programm erhalten Sie unter Support > Tutorials. Für die iOS-Geräte iPad, iPhone und iPod touch bietet MOBOTIX eine mobile Lösung an, die Sie unter dem Suchbegriff „MOBOTIX AG“ gratis im App Store finden. Falls Sie noch Fragen haben: Unsere Support-Mitarbeiter sind unter support@mobotix.com montags bis freitags von 8 bis 18 Uhr für Sie da.
- Seite 9 12 Megapixeln (auch nachts!) Hohe Bildraten bis Erschütterungs- 30 B/s (Mega) sensor MiniUSB-Anschluss PoE-Klasse für externe Erweiterungen variabel einstellbar MxBus-Anschluss für MxActivitySensor MOBOTIX-Zusatzmodule Erkennen von Bewegung und Bewegungsrichtung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 10: D15-Kamerahandbuch: Produktübersicht
1.1.1 Allgemeine Produktmerkmale HiRes DualDome-Kamera mit zwei unabhängigen Bildsensoren und Objektiven Das MOBOTIX DualDome-Kamerasystem ist mit seinem kompakten und formschönen Kuppelgehäuse vom weltweit wachsenden Markt der hochauflösenden Netzwerk- Sicherheitskameras nicht mehr wegzudenken. Mit zwei flexibel einstellbaren Objektiven und HiRes-Bildsensoren nach Wahl ausgestattet, kann dieses System entweder im Tag- und Nachtbetrieb (DNight-Modelle) eine Szene überwachen oder mit verschiedenen Tageslicht-... - Seite 11 Übersicht und Details gleichzeitig mit einer Kamera Selbst zur vollständigen Beobachtung eines ganzen Verkaufsraumes plus einem Blick direkt auf den Kassenbereich reicht eine einzige D15 völlig aus. Die gleichzeitige Erzeugung und Auswertung zweier Bilder in hoher Detailauflösung mindert nicht nur die Anzahl der Kameras, sondern minimiert durch eine reduzierte Leitungsverlegung und Notstromversorgung sowie durch weniger Aufzeichnungsgeräte auch erheblich die Systemkosten.
- Seite 12 Baumwolltuch und einem milden Haushaltsreiniger erfolgt. Modellvarianten und Objektive Die D15 ist in Secure- oder IT-Ausstattung mit jeweils zwei Tag- oder Nachtsensoren oder einer Tag/Nacht-Sensorkombination nutzbar. Im Gegensatz zu den IT-Modellen mit HD-Auflösung (1280x720) zeichnen sich die Secure-Modelle vor allem durch die höhere maximale Auflösung der Bildsensoren (6MP –...
- Seite 13 Mit dieser Dualsensorik erreicht die Kamera eine sehr gute Echtfarbdarstellung bei (auch geringem) Tageslicht und zudem eine erhöhte Sensitivität in dunklen Umgebungen. Neu bei der D15 ist die ebenfalls auf 6MP (3072x2048) bzw. 5MP (2592x1944) gewachsene Maximalauflösung beim Schwarzweiß-Sensor. Automatische...
- Seite 14 Edelstahlring verwendet werden) D15 mit Outdoor-Wandhalter (Zubehör) Bei Verwendung des als Zubehör erhältlichen Outdoor-Wandhalters erreicht die D15 die höhere Schutzklasse IP65 (absolut staubdicht und strahlwassergeschützt) und ist dann auch im ungeschützen Außenbereich überall problemlos einsetzbar. Für die Montage an Gebäudeecken oder Masten steht ein passender Eck- und Masthalter zur Verfügung, an...
-
Seite 15: Vorteile Und Neuerungen
Vorteile und Neuerungen Die hochauflösende Kamera D15-DualDome ist der leistungsstärkere Nachfolger der D14D und verfügt 6 bzw. 5 Megapixel große Bildsensoren. Da die Bilder eines D15-Sensors mit einer maximalen Größe von 3072x2048 (6MP) bzw. 2592x1944 (5MP) live oder in der Aufzeichnung dargestellt werden können, ist die D15 dem Vorgängermodell hinsichtlich Bildqualität und Bildrate klar überlegen. -
Seite 16: Dezentrales Videosystem
Wind wiegende Bäume. Niedriger Stromverbrauch nach PoE-Standard (IEEE 802.3af) Trotz neuer Sensortechnik benötigt eine D15 nicht mehr Strom als das Vorgängermodell (typischerweise 5 Watt). Die Einstellung der PoE-Klasse über die Kamerasoftware ermöglicht auch den Einsatz von PoE-Switches, die nicht auf allen Ports mit PoE-Klasse 3 (bis max. -
Seite 17: Aufzeichnungs-Software
Aufklärung. Zudem kann jede einzelne Kamera dank integriertem Lautsprecher und Mikrofon auch zur bidirektionalen Kommunikation (Video-Gegensprechen) genutzt wer- den – mit der MOBOTIX App und Ihrem iPhone oder iPad auch ganz bequem von unterwegs. Die dezentralen MOBOTIX-Videolösungen sind klassischen Systemen in allen relevanten Punkten überlegen. -
Seite 18: Green Ip-Video
In die Kameras integrierte Hochleistungsrechner und Flash-Speicher erübrigen energie- verzehrende Server- und Speichergeräte. Und deren spätere Entsorgung. Hochauflösend Eine MOBOTIX-Kamera mit zwei Bildsensoren ersetzt bis zu acht herkömmliche Kameras – inklusive deren Energie- und Ressourcenverbrauch. Nachhaltig Ohne mechanisch bewegte Teile sind MOBOTIX-Kameras praktisch wartungsfrei und auch nach vielen Jahren noch voll einsatzfähig –... -
Seite 19: Technische Spezifikationen
Objektiv eine mechanische Auto-Iris benötigt, was die Kamera extrem robust und war- tungsfrei macht. Mit der D15 können zwei optische Objektiveinheiten nach Wahl verwendet werden. Die Objektiveinheiten stehen mit 6MP-Bildsensor und 5MP-Bildsensor zur Verfügung, wodurch sich Unterschiede in den Bildwinkeln ergeben: 105°... - Seite 20 MOBOTIX-Objektivbezeichnungenen Die Brennweiten der MOBOTIX-Objektive sind immer bezogen auf Kleinbildformat (35 mm). Zum Beispiel hat das MOBOTIX L20-L23 Superweitwinkel-Objektiv eine Nominalbrennweite von 3,6 mm. Bezogen auf Kleinbildformat (35 mm) entspricht dies einem 20 mm- bzw. 23 mm-Objektiv, je nachdem, ob es mit einem 6MP- oder einem 5MP-Bildsensor kombiniert wird.
-
Seite 21: Objektive Für Objektiveinheiten Mit 5Mp-Bildsensor
Bildbreite 103,6 86,8 51,5 36,2 24,3 11,4 Bildhöhe 67,5 59,3 37,3 27,0 18,0 Bauformen der Objektiveinheiten Objektiveinheit 2 Objektiveinheiten auf 2 Objektiveinheiten auf (einzeln) Objektivbrücke 180° Objektivbrücke Day&Night © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 22: Kameravarianten - Objektive, Hardware, Bildformate
250.000 VGA-Bilder mit 4 GB MicroSD DVR 125.000 125.000 125.000 MEGA-Bilder mit 4 GB MicroSD DVR 40.000 40.000 40.000 QXGA-Bilder mit 4 GB MicroSD DVR 20.000 20.000 20.000 *Eine Erläuterung der Objektiveinheiten-Bezeichnungen (z. B. L10‑L12) fin- den Sie in Abschnitt 1.2.1, «Objektivoptionen D15»... -
Seite 23: Kameravarianten - Software-Ausstattung
Remote-Aufschaltung (Netzwerkmeldung) • Via MX-Input-Box/MX-Output-Box Signalein-/ausgänge, RS232 oder MX-232-IO-Box Programm-Interface/HTTP-API • Security-Features (HTTPS/SSL, IP-basierte Zugriffsbe- • schränkung, Netzwerk-Authentifizierung IEEE 802.1X) Videoanalyse Video-Bewegungsmelder • MxAnalytics – MxActivitySensor • Videomanagement-Software MxManagementCenter* • MOBOTIX App* • *Kostenloser Download von www.mobotix.com oder App Store... -
Seite 24: Technische Daten
Telefonie (VoIP, SIP), visuelle/akustische Alarme, Vor-/ Nachalarmbilder Mikrofon und Lautsprecher Mikrofon und Lautsprecher integriert Audiofunktionen Lippensynchrones Audio, Gegensprechen, Audiorecording Schnittstellen Ethernet 10/100, MiniUSB, MxBus; Ein-/Ausgänge und RS232 über Zubehör © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 25 IP66 und IK10 mit Vandalismus-Set (außer D15-180, D15-DNight, nach IEC 62262/EN 50102) Zulässige Betriebstemperatur –30 bis +60 °C Maße/Gewicht Ø x H: 205 x 108 mm (D15), 205 x 125 mm (D15-180, D15-DNight; Gewicht: ca. 750 g (inkl. Objektiven) Lieferumfang Gehäuse aus hochfestem Kunststoff (PBT-PC), weiß, schlagfeste Domkuppel (transparent), freie Objektivwahl, Montagezubehör, Montageschlüssel, Patchkabel 50 cm,...
-
Seite 26: Lieferumfang
Spezialwerkzeug mit Magnet 1.13 MxBus-Stecker (montiert, ohne Abbildung) 1.14 MicroSD-Karte (SDXC, SDHC vorinstalliert) Montagezubehör Position Anzahl Bezeichnung M.1.1 Dübel 8 mm M.1.2 Edelstahl-Unterlegscheiben Ø 5,3 mm M.1.3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 27 /112 Lieferumfang Kameragehäuse und Anschlüsse - D15 Die MOBOTIX D15D setzt sich aus drei Gehäusekomponenten (Kamerasockel , Gehäusering und Domkuppel) zusammen. LED-Voreinstellungen: Power (an), Fehler (blinkt) Aufzeichnung (blinkt) Dichtring Wasseraustritts- öffnungen Gehäusering Lautsprecher PIR-Sensor 4 x LEDs (hinter PIR-Abdeckung) Mikrofon Domkuppel Ø...
-
Seite 28: Lieferumfang - D15
MxBus-Stecker (montiert, ohne Abbildung) 2.14 Objektivbrücke (montiert) 2.15 MicroSD-Karte (SDXC, SDHC vorinstalliert) Montagezubehör Position Anzahl Bezeichnung M.2.1 Dübel 8 mm M.2.2 Edelstahl-Unterlegscheiben Ø 5,3 mm M.2.3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 29 /112 Lieferumfang Kameragehäuse und Anschlüsse – D15-180 Die MOBOTIX D15-180 setzt sich aus drei Gehäusekomponenten (Kamerasockel, Gehäusering und Domkuppel) zusammen. LED-Voreinstellungen: Power (an), Fehler (blinkt) Dichtring Aufzeichnung (blinkt) Wasseraustritts- öffnungen Gehäusering Lautsprecher PIR-Sensor 4 x LEDs (hinter PIR-Abdeckung) Mikrofon XL-Domkuppel Ø 205 mm MxBus Kabelführung...
-
Seite 30: Lieferumfang - D15-Dnight
MxBus-Stecker (montiert, ohne Abbildung) 3.14 Objektivbrücke (montiert) 3.15 MicroSD-Karte (SDXC, SDHC vorinstalliert) Montagezubehör Position Anzahl Bezeichnung M.3.1 Dübel 8 mm M.3.2 Edelstahl-Unterlegscheiben Ø 5,3 mm M.3.3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 31 /112 Lieferumfang D15-DNight Kameragehäuse und Anschlüsse - Die MOBOTIX D15D-Sec-DNight setzt sich aus drei Gehäusekomponenten (Kamerasockel, Gehäusering und Domkuppel) zusammen. LED-Voreinstellungen: Power (an), Fehler (blinkt) Dichtring Aufzeichnung (blinkt) Wasseraustritts- öffnungen Gehäusering Lautsprecher PIR-Sensor 4 x LEDs (hinter PIR-Abdeckung) Mikrofon XL-Domkuppel Ø 205 mm MxBus Kabelführung...
-
Seite 32: Lieferumfang Outdoor-Wandhalter (Zubehör)
Edelstahl-Inbusschrauben M4x25 mm 4.11 Edelstahl-Unterlegscheiben Ø 4,3 mm Die 90 x 90 mm große Aussparung deckt Unterputz- und Aufputzdosen oder eine an der Wand befestigte Interface-Box ab Tiefe: 275 mm Breite: 293 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 33: Lieferumfang Eck- Und Masthalter (Zubehör)
(Pos. 5.5) 4 Unterlegscheiben Ø 9 mm (Pos. 5.3) 4 Muttern M8 (Pos. 5.4) Position Anzahl Bezeichnung Eck- und Masthalter Edelstahl-Inbusschrauben M8x30 mm Edelstahl-Unterlegscheiben Ø 9 mm Selbstsichernde Edelstahl-Muttern M8 Edelstahl-Mastschellen Breite: 293 mm Tiefe: 175 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 34: Verfügbares Zubehör
Mast oder an einer Gebäudeecke. Der extrem robuste Halter ist aus pulverbeschichtetem Edelstahl (3 mm, weiß) und speziell für den Outdoor-Einsatz konzi- piert. Die mitgelieferten Edelstahl-Schlauchschellen gestatten die Montage an Masten von 60 bis 180 mm Durchmesser. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 35: Miniusb-Kabel Auf Miniusb (Gerade/Gerade Oder Gerade/Gewinkelt)
Best.-Nr.: MX-OPT-CBL-LAN-1/2/5/10 (Länge 1 m/2 m/5 m/10 m) Das von MOBOTIX entwickelte, wasserfest montierbare Spezialkabel hat eine integrierte Verschlussdichtung. Serienmäßig wird jede D15 mit einem 0,5 m langen Kabel ausgeliefert, das gegen ein bis zu 10 m langes Patchkabel ausgetauscht werden kann. 1.4.8 NPA-PoE-Set Best.-Nr: MX-NPA-PoE-EU u. MX-NPA-PoE-INT (Version EU u. Version INT) Best.-Nr: MX-CBL-NPA-BAT-2 (Batteriekabel für mobile Spannungsquellen) -
Seite 36: Mx-Overvoltage-Protection-Box
Systeme ohne Internetanschluss und kann darüber hinaus GPS-basierte Ereignisse auslösen (Entfernen von bzw. Erreichen einer bestimmten Position, Über-/Unterschreiten einer bestimm- ten Geschwindigkeit). Dieses Zusatzmodul kann an alle MOBOTIX-Kameras mit MxBus-Schnittstelle angeschlossen werden. Die MX-GPS-Box verfügt über das gleiche kompakte Außengehäuse wie die anderen Interface-Boxen (Schutzart IP65, –30 bis +60 °C). -
Seite 37: Mx-232-Io-Box
Umgebungstemperatur, zwei Eingangs- und zwei Ausgangskontakte sowie zwei beleuchtete Tasten; ideal z. B. für Türkommunikation, Aufzüge, Zutrittskontrolle. Die ExtIO ist geeignet zum Direktanschluss an der D15 über ein separat bestellbares MiniUSB-Kabel (max. 5 m) oder zum Netzwerkanschluss am PoE-Switch. 1.4.14 Mx2wire+ Mediakonverter Best.-Nr.: MX-2wirePlus-Set-PW... -
Seite 38: Mobotix-Software
Videomanagement-Software MxManagementCenter von der MOBOTIX-Webseite geladen werden (www.mobotix.com > Support). Für mobile Anwendungen steht im App Store gratis die MOBOTIX App für iOS-Geräte (iPhone, iPad, iPad mini, iPod touch, ab iOS 5.0) zum Download bereit. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... -
Seite 39: Mxmanagementcenter
Ein einzigartiges Feature ist die adaptive Bandbreitenverwaltung, mit der selbst in Netzwerken mit geringer Bandbreite eine qualitativ hochwertige Recherche möglich ist. MxMC ist, wie sämtliche MOBOTIX Software, 100 % kostenlos – ohne Lizenz- oder Updatekosten – und unterstützt dabei eine beliebige Anzahl von Kameras, Bildschirmen und Benutzern. -
Seite 40: Mobotix App
D15-Kamerahandbuch: Produktübersicht 1.5.3 MOBOTIX App Premiumlösung: Immer und überall dabei ist die MOBOTIX App eine perfekte mobile Gegenstelle, die mit intelligenten Detaillösungen vor allem die Sicherheit und den Komfort der Nutzer im Alltag erhöht. Die Touchscreen-optimierte Bedienung mit 3 Hauptansichten (Live, Player, Events), selbsterklärenden Symbolen, großen Softwaretasten, den von MOBOTIX... - Seite 41 /112 MOBOTIX-Software Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 42: Montage
2.1.1 Indoor-Montage an Decke oder Wand (ohne Zubehör) Zur Montage (Decke/Wand) der MOBOTIX D15 müssen die Bohrlöcher vorbereitet werden. Um die genaue Lage der Bohrlöcher und der Kabelführung zu ermitteln, verwenden Sie die mitgelieferte Bohrschablone (Faltblatt am Ende des Handbuchs). Achten Sie beim... -
Seite 43: Outdoor-Montage An Wand, Mast Oder Ecke (Mit Zubehör)
Ist eine Montage der MOBOTIX D15 über Eck oder an einem Mast vorgesehen, empfiehlt sich der Einsatz des MOBOTIX Eck- und Masthalters. Dieser kann nur in Verbindung mit dem Outdoor-Wandhalter montiert werden. Die mitgelieferten Edelstahl-Mastschellen ermöglichen die Montage an Masten mit einem Durchmesser von 60 bis 180 mm. -
Seite 44: Übersicht Netzwerkanschluss
Einsatz der nicht geeignet. D15 nicht geeignet Hinweis Bei der MOBOTIX D15 kann die Stromversorgung auch über Switches oder Router erfolgen, die den PoE-Standard nach IEEE 802.3af unterstützen. Vorteile der PoE-Stromversorgung: • zentrale Notstromversorgung via Netzwerk möglich • geringer, kostengünstiger Energieverbrauch •... -
Seite 45: Unterbrechungsfreie Stromversorgungen (Usv)
Raid 2.2.3 Bereitstellen der Anschlüsse, Anschlussdosen Sind Installationsort, Anschlüsse und Art der Stromversorgung festgelegt, kann die Verlegung der Anschlussdosen erfolgen. Vor der endgültigen Montage der MOBOTIX D15 sollte ein Messprotokoll des Netzwerkanschlusses vorliegen, um die einwandfreie Funktion zu gewährleisten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... -
Seite 46: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz
Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuellen Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen. -
Seite 47: Blitz- Und Überspannungsschutz
Weitere Informationen zur Vermeidung von Schäden durch Blitzschlag und Überspannung finden Sie z. B. beim VDE Verband der Elektrotechnik Elektronik Informations technik e.V. (www.vde.de) oder bei Herstellern von Blitz- und Überspannungseinrichtungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 48: Erste Montageschritte
D15-Kamerahandbuch: Montage Erste Montageschritte 2.3.1 Objektiveinheiten montieren Die Standardmodelle der Baureihe MOBOTIX D15D werden mit vormontierter Domkuppel ausgeliefert, die Objektiveinheiten (Objektivträger, Bildsensor und Objektiv) sind norma- lerweise separat beigefügt. Wenn dies der Fall ist, werden die Objektiveinheiten wie im Folgenden beschrieben montiert. - Seite 49 4. Entfernen der Schutzkappen an den Bildsensoren : Drücken Sie jeweils die beiden Riegel an der Seite der Schutzkappen (rote Pfeile) und nehmen Sie die Kappen nacheinander in Richtung des grauen Pfeils ab. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 50 Bilder später lagerichtig und nicht auf dem Kopf. Achten Sie dabei auch auf einen möglichst ver- drehungsfreien Verlauf der Sensorkabel und fixieren Sie die Kabel in den entsprechenden Führungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 51 Sensorboards kommen. Diese sollten im laufenden Kamerabetrieb nicht direkt berührt werden (erst abkühlen lassen). Achten Sie beim Ausrichten der Objektive darauf, dass die Sensorkabel nicht beschä- digt bzw. abgeklemmt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 52: Übersicht Kabelanschlüsse
2.3.2 Übersicht Kabelanschlüsse Bei der D15D können die folgenden Kabel verwendet werden: • MOBOTIX Ethernet-Kabel : Dieses MOBOTIX-Kabel ist bereits vorinstalliert und für den direkten Anschluss an eine Netzwerkdose oder einen PoE-Switch vorgesehen. Wird die D15D im Außenbereich verwendet, sollte die MX-Overvoltage-Protection-Box von MOBOTIX (optionales Zubehör) verwendet werden. -
Seite 53: Netzwerkkabel Mit Mx-Overvoltage-Protection-Box Anschließen
Sie auf www.mobotix.com in der Rubrik Produkte > Zubehör > Interface-Boxen . 2.3.4 MiniUSB-Kabel anschließen Über den MiniUSB-Stecker können bereits existierende Zusatzmodule wie die MOBOTIX ExtIO (USB) angeschlossen werden. 1. Entfernen des Gehäuserings : Lösen Sie den Verwenden Sie das mitge- lieferte Spezialwerkzeug Gehäusering mit dem mitgelieferten Spezialwerkzeug. - Seite 54 /112 D15-Kamerahandbuch: Montage 5. USB-Kabel einführen : Führen Sie das MOBOTIX USB- Kabel durch den Kabeldurchlass (siehe Abbildung) von unten ein und legen Sie es innerhalb der Kabelführung um die Kamera herum. 6. USB-Stecker einstecken : Stecken Sie den MiniUSB- Stecker in die entsprechende Buchse.
-
Seite 55: Mxbus-Module Anschließen
Die Position der Kabel (jeweils blau/rot bzw. +/-): für den Ein- und Ausgang am MxBus- • 2x MxBus-Eingang zum Anschluss der D15 an die MxBus-Leitung Stecker ist frei wählbar (links oder rechts) • 2x MxBus-Ausgang zum Anschluss eines MxBus-Moduls an die D15... -
Seite 56: Microsd-Karte Austauschen
Karte einmal eindrü- cken (Push), dann Klicken zu hören ist. Die Karte steht jetzt etwas weiter herausziehen heraus und lässt sich jetzt entnehmen (evtl. erleichtert eine Pinzette das Entnehmen). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 57 Öffnung) mit dem PIR-Sensor der Kamera überein- stimmt. Durch leichten Druck rastet der Ring in die drei vorgesehenen Halterungen im Gehäusesockel ein. Alte Gehäuseringe (D10D, D12D) dürfen nicht mehr verwendet werden! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 58: Montage Der Kamera Mit Outdoor-Wandhalter
Überwachungsrichtung ausgerichtet sein sollte. Der PIR-Sensor hat eine Reichweite von ca. 10 m und einen Erfassungswinkel von ca. +/-15°. Die zur Verfügung stehenden Positionen ergeben sich durch die Anbauhöhe der MOBOTIX D15 und der Ausrichtung der Kamera auf der Abdeckplatte, die jeweils in 15°-Schritten erfolgen kann. PIR-Daten: 45°... -
Seite 59: Outdoor-Wandhalter Befestigen
MOBOTIX Ethernet-Patchkabel (1 m) D15-Outdoor-Wandhalter Montage des Outdoor- Wandhalters über der MX-Overvoltage-Protection-Box oder einer Anschlussdose Die 90 x 90 mm große Aussparung passt auch über MOBOTIX Interface- Boxen (hier eine MX-Overvoltage-Protection-Box) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 60 Oberseite zur Wand hin mit Silikon zusätzlich abgedichtet werden. 3. Die rechteckige Aussparung auf der Rückseite des Wandhalters ist für die installierte Unterputz- Anschlussdose oder eine MOBOTIX Interface-Box vorgesehen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 61: Kamera Ausrichten
Verwenden Sie nur die mit 3 nummerierten Aufnahmen für die Muttern M4. 3. Kameraausrichtung mit Passiv-Infrarot-Sensor nach PIR links: 7 links: Verwenden Sie nur die mit 7 nummerierten Aufnahmen für die Muttern M4. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 62: Kamera Mit Abdeckplatte Verbinden
Achten Sie beim Einschrauben der Inbusschrauben mit dem 3 mm-Inbusschlüssel darauf, dass die Domkuppel nicht verkratzt wird! 1. Tauschen Sie das Ethernet-Patchkabel der D15 gegen das mit dem Wandhalter mitgelieferte, verlängerte Patchkabel (1 m) aus. Führen Sie die Anschlusskabel der Kamera von unten (glatte Seite) durch die runde Öffnung der Abdeckplatte. -
Seite 63: Kamera Anschließen Und Befestigen
3. Klappen Sie die Abdeckplatte nach oben. 4. Verschrauben Sie die Abdeckplatte mit dem Wandhalter (8 Inbusschrauben Max. Drehmoment für alle Schrauben: 4 Nm M4x10 mm und kontrollieren Sie die Schrauben auf festen Sitz. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 64: Montage Des Eck- Und Masthalters
Montage des Eck- und Masthalters 2.5.1 Übersicht Ist eine Montage der MOBOTIX D15 über Eck oder an einem Mast vorgesehen, empfiehlt sich der Einsatz des MOBOTIX Eck- und Masthalters. Dieser Halter ist als ergänzende Befestigungsmöglichkeit für den Outdoor-Wandhalter konzipiert. Die mitgelieferten Edelstahl-Mastschellen ermöglichen die Montage an Masten mit einem Durchmesser... -
Seite 65: Montage An Gebäudeecken
10 mm in die Dübellöcher ein und schrauben Sie den Eck- und Masthalter mit den Schrauben 8x70 mm und Unterlegscheiben Ø 9 mm an der Gebäudeecke fest. Montieren Sie den Outdoor-Wandhalter am Eck- und Masthalter wie in Abschnitt 2.5.4, «Outdoor-Wandhalter anschrauben» , beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 66: Montage An Masten
Kabelführung). Hinweis: Die Kabellänge ab Mast sollte mindestens 80 cm betragen! 3. Ziehen Sie die Mastschellen des Masthalters fest. Bei Bedarf können die überstehenden Enden der Mastschellen gekürzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 67: Outdoor-Wandhalter Anschrauben
M8 und befestigen Sie den Outdoor-Wandhalter am Eck- und Masthalter. Montieren Sie die Kamera am Outdoor-Wandhalter, wie in Abschnitt 2.4.3, «Kamera ausrichten» , und den folgenden Abschnitten beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 68: Objektive Justieren
Über die Scharfstellhilfe steht eine visuelle Hilfe bei der Schärfeeinstellung eines MOBOTIX-Kameraobjektivs zur Verfügung (siehe hierzu den Abschnitt «Die Scharfstellhilfe der Kamera» auf der Seite «Die Live-Ansicht der MOBOTIX-Kamera» in der Online-Hilfe der Kamera). Scharfstellung: Durch den Linseneffekt der Domkuppel verändert sich der Scharfstellpunkt des 135 mm-Teleobjektivs leicht. -
Seite 69: Netzwerk- Und Stromanschluss
2.7.1 Hinweise zu Kabellängen und zur Stromversorgung • Die Stromversorgung der Kamera wird ausschließlich über die Ethernet-Buchse der Kamera hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX PoE- Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen: – eine Kamera: mit dem PoE-Adapter (MX-NPA-PoE) –... -
Seite 70: Stromversorgung Mit Switch
– das frühere MOBOTIX Netzwerk-Power- Zubehör NPA-Set, Power-Box und Power- Camera Rack (MX-NPA-Set, RJ45 MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der LAN/www D15 nicht geeignet! Kamera (10.8.0.11/255.0.0.0) (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 71: Stromversorgung Mit Direktverbindung Zum Computer
– das frühere MOBOTIX Netzwerk-Power- Zubehör NPA-Set, Power-Box und Power- Camera Rack (MX-NPA-Set, RJ45 (10.8.0.11/255.0.0.0) MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der D15 nicht geeignet! Kamera (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 72: Variables Poe
Konfiguration führt. 4. Danach muss die Kamera neu gestartet werden: Kamera vom Stromnetz trennen, dann wieder einbinden, z. B. durch Trennen und anschließendes Verbinden des Netzwerkkabels am PoE-Switch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 73: Startvorgang Der Kamera
(wenn sie in der Konfiguration nicht abgeschaltet wurde) und die Kamera kann nun über den Browser angesprochen werden. Hinweis Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie im Admin Menu > Konfiguration der LEDs deaktiviert wurden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 74: D15-Kamerahandbuch: Inbetriebnahme Der Kamera
«Netzwerk- und Stromanschluss» ) 2. Verbindung zur Kamera herstellen und ggf. deren Netzwerkdaten einstellen. MOBOTIX-Kameras sind werkseitig als DHCP-Client und zusätzlich mit einer fes- ten IP-Adresse im 10er-Adressbereich konfiguriert (z. B. 10.16.0.128). Lokale Computer-Netzwerke sind in der Regel jedoch im 172er- oder 192er-IP-Adressbereich eingerichtet. - Seite 75 (siehe Abschnitt 3.2.3, «Erste Bilder und Einstellung der Netzwerkparameter mit MxMC» ). 3. Kamera konfigurieren. Dazu kann die Benutzeroberfläche in einem Browser oder das MxManagementCenter verwendet werden. Kamerasoftware im Browser © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 76: Erste Bilder Und Wichtigste Einstellungen
D15-Kamerahandbuch: Inbetriebnahme der Kamera Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzu- stellen bzw. zu prüfen. Wenn Ihr Netzwerk über einen aktiven DHCP-Server verfügt oder bereits im 10er-IP-Adressbereich eingerichtet sein sollte (z. ... - Seite 77 2. Stellen Sie die zukünftigen Netzwerkparameter der MOBOTIX-Kamera ein: 1. Öffnen Sie einen Webbrowser auf dem Computer und geben Sie die werksei- tige IP-Adresse der MOBOTIX-Kamera in die Adresszeile des Browsers ein (z. B. 10.8.0.99). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX-Kamera angezeigt (siehe auch Abschnitt 3.2.2, «Erste Bilder und wichtigste...
- Seite 78 4. Nach Abschluss der Schnellinstallation und anschließendem Neustart der Kamera sind die neuen Netzwerkparameter aktiv. Die Kamera kann nun an das Zielnetzwerk angeschlossen und bei Bedarf weiter konfiguriert werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 79: Erste Bilder Und Wichtigste Einstellungen Im Browser
Erste Bilder und wichtigste Einstellungen 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlossen ist, können Sie nun die Benutzeroberfläche mit dem Livebild der Kamera im Webbrowser aufrufen. Internet Explorer, Firefox, Safari oder jeder andere grafische Browser mit akti- viertem JavaScript ist hierfür geeignet. - Seite 80 PDA-Ereignisliste: http://<Kamera-IP>/con- trol/player?eventlist&pda Gast-Ansicht: http://<Kamera-IP>/ Hinweis cgi-bin/guestimage.html Weitere Informationen zur aktuellen Ansicht der Kamera finden Sie in der Online-Hilfe der Kamera-Benutzeroberfläche, indem Sie auf das Symbol klicken. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 81: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxmc
3.2.3 Erste Bilder und Einstellung der Netzwerkparameter mit MxMC MxManagementCenter installieren und starten Laden Sie sich die neueste Version von MxManagementCenter von der MOBOTIX-Webseite herunter (www.mobotix.com > Support > Software-Downloads im Bereich MxManagementCenter). Doppelklicken Sie auf die Programmverknüpfung oder starten Sie die Programmdatei. - Seite 82 Neben den Kameras im gleichen Netzwerkbereich Ihres Computers werden über den Bonjour- *Bonjour: automati- sche Erkennung von Service* auch MOBOTIX-Kameras gefunden, die sich in einem anderen Netzwerkbereich Netzwerkdiensten befinden (Status: ). In diesem Fall kann normalerweise keine Verbindung zu den Kameras in IP-Netzen aufgebaut werden.
- Seite 83 Wechseln Sie zur nächsten Seite und klicken Sie auf Fertigstellen. Weiterführende Informationen finden Sie im MxManagementCenter Tutorial, das Sie als PDF-Datei von der MOBOTIX-Website herunterladen können: www.mobotix.com > Support > Tutorials. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 84: Kamerastart Mit Werkseitigen (Netzwerk-) Einstellungen
Im Gegensatz zum Zurücksetzen der Kamera über Admin Menu > Zurücksetzen der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitigen Einstellungen nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 85: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)
Erste Bilder und wichtigste Einstellungen 3.2.5 Kamerastart mit automatischer IP-Adresse (DHCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera auch mit der Werkseinstellung DHCP-Client neu starten, ohne die restliche Konfiguration auf Werkseinstellungen zurückzusetzen. Die Kamera erhält dann automatisch eine IP-Adresse vom DHCP-Server und sagt die neuen Netzwerkdaten an. -
Seite 86: Virtueller Ptz Und Vollbildspeicherung
Originalbild: Teleobjektiv (links) und Weitwinkelobjektiv (rechts) – gleichzeitig in einem Bild Bedienung mit Maus und Scrollrad Bereits mit der Maus kann die vPTZ-Funktion der D15 im Browser gesteuert werden. Indem Sie eine beliebige Position auf dem am Monitor dargestellten Bild anklicken, wird diese Position zur neuen Bildmitte. - Seite 87 Mehr Infos und Details zum vPTZ finden Sie in der Online-Hilfe der Kamera im Browser oder im MxManagementCenter-Tutorial auf www.mobotix.com unter Support > Tutorials. Aktuelle Versionen aller Handbücher finden Sie wie immer auf der MOBOTIX-Website www.mobotix.com unter Support > Betriebsanleitungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 88: Vollbildspeicherung
Leistungsfähigkeit des Kameraprozessors zur Livebild-Generierung und für maximale Bildraten verfügbar ist. Der Hauptvorteil der Vollbildspeicherung liegt in der besonderen Funktionalität der D15, trotz live durchgeführter vPTZ-Aktionen immer ein maximales (Voll-)Bild zur späteren Recherche zur Verfügung zu haben. Diesen einzigartigen... - Seite 89 /112 Virtueller PTZ und Vollbildspeicherung Vollbildspeicherung im Browser aktivieren/deaktivieren Die Einstellung dieser Option erfolgt im Dialog Setup Menu > Ereignissteuerung > Auf- zeichnung durch Ein- oder Ausschalten der Option Vollbildaufzeichnung. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 90: Bildoptimierung
Um diese Kissen zu verbergen, muss man nur in das Bild ein wenig hinein- zoomen. Zwar verringert sich dadurch der erfasste Bereich, dieser ist jedoch im Vergleich zum ursprünglichen Bild nahezu verzerrungsfrei. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 91 Wählen Sie jetzt im QuickControl Anzeige-Modus die Option Objektiventzerrung. Sie erhalten ein automatisch entzerrtes (Live-)Bild, in dem Sie alle vPTZ-Aktionen durchführen können. Durch Umschalten auf die Option Vollbild wird die automatische Entzerrungsfunktion wieder deaktiviert. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 92: Panoramabild Justieren (Nur D15-180)
Gesamtbild zu erzeugen. Panoramabild im Webbrowser justieren Bei der Einrichtung einer D15-180 müssen die folgenden Schritte durchlaufen werden, um aus den zwei Einzelbildern (linker und rechter Bildsensor) ein optimiertes Gesamtbild herzustellen. Schritt 1: Konfiguration der Panorama-Ansicht aktivieren Öffnen Sie die Bedienoberfläche der Kamera im Browser. - Seite 93 Bild(er) drehen: Durch Klick in der untersten Skala zwischen den gekippten Rechtecken lassen sich die Sensorbilder einzeln oder gemeinsam synchron nach links oder rechts drehen. Dadurch kann ein Versatz der Objektivträger ausgeglichen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 94 Panorama-Ansicht gewechselt und dann im Wertefeld rechts daneben auf Aktivieren geklickt werden. Es öffnet sich dann wieder das OnScreen-Control und es kann wie ab Schritt 2 beschrie- ben fortgefahren werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 95: Doppelbildbelichtung
Belichtungssteuerung) ausgewählt oder (in Setup Menu > Belichtungseinstellungen) eigene Belichtungsfenster definiert werden. Um ein gleichmäßig helles, harmonisches Doppelbild zu erzeugen, verwendet eine D15-180 (mit zwei zu einem Panorama zusammengefügten Einzelbildern) grundsätzlich beide Bildsensoren zur Belichtungsmessung. Hierbei wird der für das gemeinsame Panoramabild am besten geeignete Belichtungsmittelwert errechnet und automatisch eingestellt. -
Seite 96: Microsd-Kartenspeicherung
Die Lebensdauer einer MicroSD-Karte nimmt proportional zu ihrer Speicherkapazität zu, da jede einzelne Speicherzelle weniger oft beschrieben bzw. gelöscht werden muss. Der erste Löschvorgang startet dann, wenn die Karte erstmals vollständig mit Daten gefüllt ist (erster Rundlauf). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 97 Fehler beim Speichern auf der SD-Karte erkannt wird (Admin Menu > Benachrichtigung bei Fehlermeldungen). Die MicroSD-Karte kann dann ausgetauscht werden, um den vorhandenen Datenbestand zu sichern. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 98: Formatieren Der Microsd-Karte
Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich nem Dateiserver/ (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): Flash‑Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX-Kamera befindet. 2. Klicken Sie in der Zeile SD-Speicherkarte auf Formatieren. -
Seite 99: Speicherung Aktivieren
Speicherung auf exter‑ Flash-Medium): nem Dateiserver/ Flash‑Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX-Kamera befindet. 2. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist. 3. Aktivieren Sie die Option SD-Speicherkarte. 4. Klicken Sie unten im Dialog auf den Button Setzen, dann Schließen und sichern Sie die Konfiguration. -
Seite 100: Zugriff Auf Die Daten Einer Microsd-Karte
Karte über die Playback-Ansicht der Kamerasoftware. • In MxManagementCenter: Wiedergabe der Videosequenzen inkl. Ton durch Zugriff auf die in der MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera oder durch direkten Zugriff auf die MicroSD-Karte über einen an den Computer ange- schlossenen Kartenleser (zukünftig). -
Seite 101: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera
Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das Gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die nicht von MOBOTIX stammen. -
Seite 102: Konfiguration Im Browser
D15-Kamerahandbuch: Inbetriebnahme der Kamera Konfiguration im Browser 3.6.1 Übersicht Die komplette Konfiguration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfläche. Die über diese Oberfläche vorgenommenen Einstellungen werden über HTTP-Befehle durch Programme und Skripte der kamerainternen Software ausgeführt und im Flash-Speicher... - Seite 103 Aufgaben ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden.
-
Seite 104: Allgemeine Browser-Einstellungen
Methode, die Kamera optimal auf die jeweilige Anwendungssituation einzustellen, da sie automatisch mehrere Kameraparameter konfigurieren (Quick-Control Bildprogramme). • Bildauflösung im Livebild einstellen: Alle MOBOTIX-Kameras sind werkseitig auf eine Bildauflösung von 640x480 Pixel eingestellt. Diese Auflösung können Sie verändern bzw. individuell anpassen (Quick-Control Auflösung). - Seite 105 Audio- und VoIP-Telefonie (Sound-Profile, VoIP-Profile) eingestellt werden. Weitere Informationen finden Sie in der Online-Hilfe des Dialogs Aktionsgruppen-Übersicht. • Erschütterungssensor aktivieren: Die D15 ist mit serienmäßigem Erschütterungssensor (für alle IT- und Secure-Varianten) ausgestattet. Erhält die Kamera einen Schlag auf das Gehäuse, wird dies von der Kamera automatisch registriert und zum Beispiel als Netzwerkmeldung oder per Telefonanruf weitergemeldet.
-
Seite 106: Ergänzende Hinweise
Wenn die IP-Adresse der Kamera nicht bekannt ist, kann die Kamera mit der werkseitig eingestellten IP-Adresse neu gestartet werden. In Abschnitt 3.2.5, «Kamerastart mit auto- matischer IP-Adresse (DHCP)» wird dieser Vorgang detailliert beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 107: Kamera Auf Werkseinstellungen Zurücksetzen
Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- Text- und Logo- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert www.mobotix.com, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-... -
Seite 108: Browser
§ MOBOTIX-Produkten sind die Datenschutzbestimmungen für Video- und Audio beob achtung zu beachten. Je nach Landesgesetz und Aufstellungsort der D15 kann die Aufzeichnung von Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. - Seite 109 Wird verwendet, Verbraucher auf 1 W begrenzt! Objektive nicht berühren: Aufgrund der hohen Rechen leistung der D15 kann es, begüns- tigt durch entsprechende Umgebungsbedingungen am Installationsort, zu einer relativ hohen, für die Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung im Bereich der Bildsensoren kommen. Im Handbereich darf dieses Produkt deshalb nicht ohne Domkuppel betrieben werden.
-
Seite 110: Online-Hilfe Im Browser
Sie auf das Symbol klicken. 3.7.13 RoHS-Erklärung Die Produkte der MOBOTIX AG sind konform mit den Anforderungen, die sich aus §5 ElektroG bzw. der RoHS-Richtlinie 2002/95/EG ergeben, soweit sie in den Anwendungsbereich dieser Regelungen fallen (die RoHS-Erklärung von MOBOTIX finden Sie unter www.mobotix.com unter Support >... -
