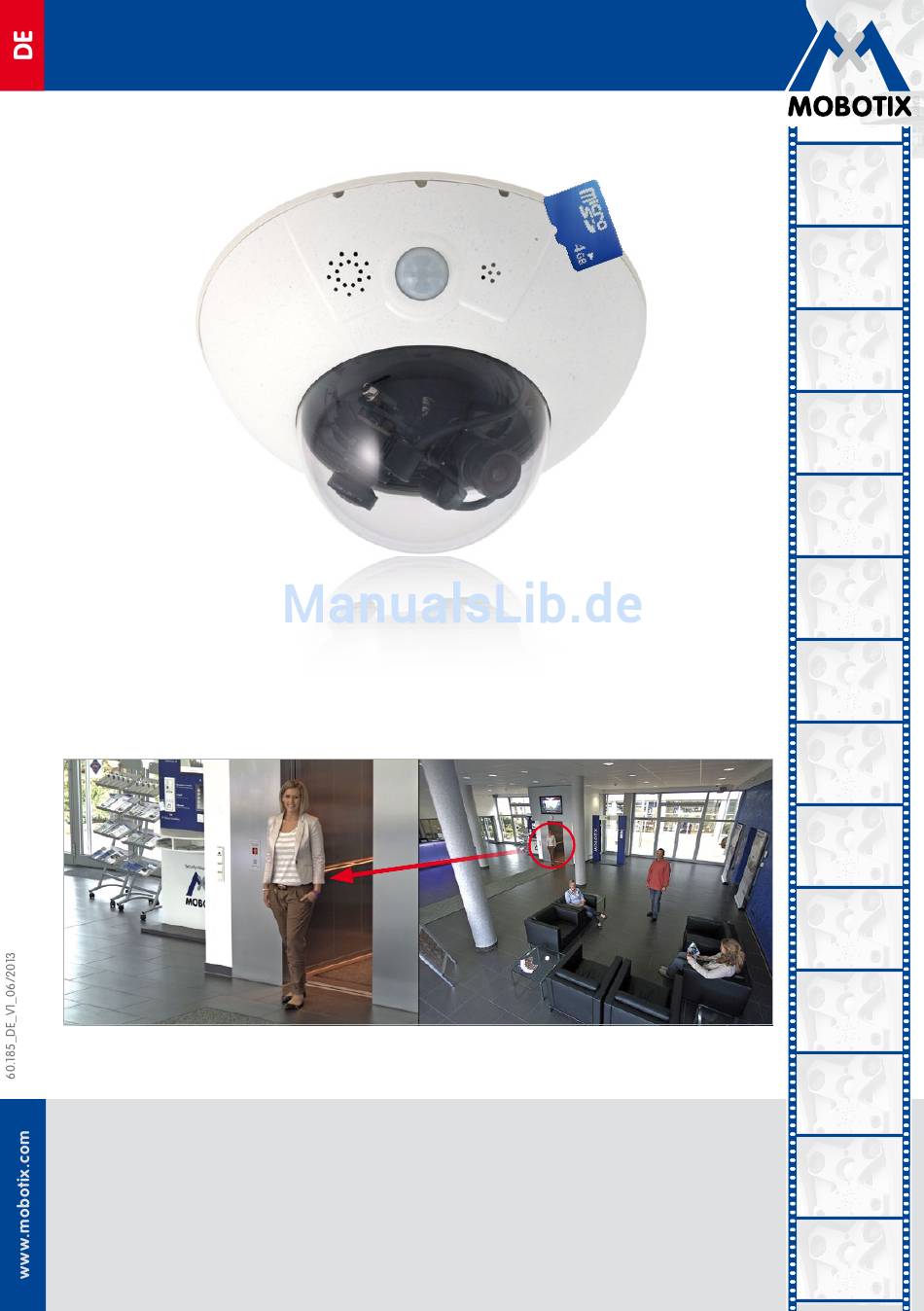

D15D-Kamerahandbuch
Eine Kamera. HiRes hoch zwei.
Zwei Objektive, zwei 5MP-HiRes-Bildsensoren, bis 64 GB interner Speicher und ein max. 6 Megapixel
großes Doppelbild machen die D15D DualDome zu einer effizienten Security-Lösung: Mit nur einer
Kamera sichern Sie z. B. zwei verschiedene Raumbereiche – ganz ohne anfällige Mechanik!
Eine Kamera, zwei Ansichten: MOBOTIX D15D DualDome (links: Teleobjektiv, rechts: Weitwinkelobjektiv)
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com
The HiRes Video Company
DE
HiRes
6 Megapixel
4096 x 1536
Software-Zoom
Skyline
Formatfrei
jedes Bildformat
frei definierbar
30 Bilder/s
VGA (640 x 480)
30 B/s Mega
Virtuelles PTZ
digitales Zoomen,
Schwenken, Neigen
Gegenlicht
extrem sicher, CMOS
ohne mechan. Iris
Interner DVR
intern über Flash,
extern via Netzwerk
Win/Lin/Mac
Recording
via Netzwerk auf PC
bis 1 Terabyte
Mikrofon & Lautsprecher
Audio
bidirektional, bei
Bildraten von 1 ... 30 Hz
SIP-Client mit Video
IP-Telefonie
Alarmmeldung
Kamerasteuerung
VideoMotion
mehrere Fenster
pixelgenau digital
-22 bis +140°F
Wetterfest
-30 bis +60°C, IP65
ohne Heizung
IEEE 802.3af
PoE
Netzwerk-Power
auch im Winter
Robust
keine bewegten Teile
schlagfester Kunstst.
MxCC/MxEasy
Lizenzfrei
Video-Management-
Software
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mobotix D15D-Pano
Inhaltszusammenfassung für Mobotix D15D-Pano
- Seite 1 Winter Innovationsschmiede - Made in Germany Robust keine bewegten Teile Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- schlagfester Kunstst. Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MxCC/MxEasy Lizenzfrei MOBOTIX AG •...
- Seite 2 /124 D15D-Kamerahandbuch MOBOTIX Seminare MOBOTIX bietet preiswerte Seminare mit Workshop und Kameralabor an. Weitere Informationen finden Sie unter www.mobotix.com > Schulungsangebote. Copyright Weitere Informationen: Die aktuelle Version dieses Handbuchs sowie die Handbücher zu MxEasy und www.mobotix.com MxControlCenter finden Sie als PDF-Datei auf www.mobotix.com (Support >...
-
Seite 3: Inhaltsverzeichnis
1.5.1 Integrierte Kamerasoftware (Firmware) 1.5.2 MxControlCenter 1.5.3 MxEasy 1.5.4 MOBOTIX App Montage Übersicht Montageoptionen 2.1.1 Indoor-Montage an Decke oder Wand (ohne Zubehör) 2.1.2 Outdoor-Montage an Wand, Mast oder Ecke (mit Zubehör) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 4 3.2.3 Erste Bilder und Einstellung der Netzwerkparameter mit MxControlCenter 3.2.4 Erste Bilder und Einstellung der Netzwerkparameter mit MxEasy 3.2.5 Kamerastart mit werkseitiger IP-Adresse 3.2.6 Kamerastart mit automatischer IP-Adresse (DHCP) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 5 3.7.7 Automatischen Neustart der Kamera deaktivieren 3.7.8 Browser 3.7.9 Pflege von Kamera und Objektiven 3.7.10 Sicherheitshinweise 3.7.11 Online-Hilfe im Browser 3.7.12 RoHS-Erklärung 3.7.13 Entsorgung 3.7.14 Haftungsausschluss Konformitätserklärung D15D-DualDome Hersteller © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 6: Wichtige Hinweise
IP-Video-Türstation kann die Aufzeichnung von Video- und Audiodaten beson- deren Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX- Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen nicht legalitätskonformen Produktgebrauch. netzwerksicherheit MOBOTIX Produkte bringen alle notwendigen Konfigurationsmöglichkeiten für einen... - Seite 7 6 Megapixel großes Panoramabild liefern. D15D-Dnight Die Kamera wählt je nach Lichtverhältnissen automatisch den idealen Modus aus: entweder den Farbsensor mit Tageslichtobjektiv oder den Schwarzweiß-Sensor mit Infrarotobjektiv. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 8 MxControlCenter können Sie inkl. Handbuch (PDF) kostenfrei über die MOBOTIX-Website herunterladen: www.mobotix.com > Support > Software-Downloads. Für die iOS- Geräte iPad, iPhone und iPod touch bietet MOBOTIX eine mobile Lösung an, die Sie unter dem Suchbegriff „MOBOTIX AG“ gratis im App Store finden.
- Seite 9 6 Megapixel (auch nachts!) Hohe Bildraten bis Erschütterungs- 30 B/s (Mega) sensor MiniUSB-Anschluss PoE-Klasse für externe Erweiterungen variabel einstellbar MxBus-Anschluss für MxActivitySensor MOBOTIX-Zusatzmodule Erkennen von Bewegung und Bewegungsrichtung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 10: D15D-Kamerahandbuch: Produktübersicht
1.1.1 Allgemeine Produktmerkmale HiRes DualDome-Kamera mit zwei unabhängigen Bildsensoren und Objektiven Das MOBOTIX DualDome-Kamerasystem ist mit seinem kompakten und formschönen Kuppelgehäuse vom weltweit wachsenden Markt der hochauflösenden Netzwerk- Sicherheitskameras nicht mehr wegzudenken. Mit zwei flexibel einstellbaren Objektiven und HiRes-Bildsensoren nach Wahl ausgestattet, kann dieses System entweder im Tag- und Nachtbetrieb (DNight-Modelle) eine Szene überwachen oder mit verschiedenen Tageslicht-... -
Seite 11: Eine Kamera Für Vier Zapfsäulen - Langzeitaufzeichnung Ohne Zusatzgerät
Grundsätzlich kann die D15D in Wand- oder Deckenmontage ohne weiteres Zubehör aufgrund der robusten Bauweise überall dort montiert werden, wo die bereits sehr hohen Anforderungen der Schutzklasse IP54 ausreichen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 12: Modellvarianten Und Objektive
Bei den Standardausführungen müssen die Objektive separat bestellt und mit wenigen Handgriffen am Kamergehäuse montiert werden (siehe Kapitel 2, «Montage» ). Daneben wird die Kamera in den Spezialvarianten D15D-DNight-Fix und D15D-Pano angeboten, bei denen die Objektive bereits im MOBOTIX-Werk auf speziellen Objektivbrücken montiert werden. - Seite 13 /124 D15D-DualDome D15D-Pano: Hochauflösender Panoramablick Die D15D-Pano ist mit einer Panorama-Objektivbrücke und zwei darauf fest installierten Superweitwinkel-Objektiven ausgestattet, die zusammen ein hochauflösendes und per Kamerasoftware entzerrtes, bis zu 6 Megapixel großes Panoramabild liefern. Es ist so mit nur einer Kamera möglich, z. B. eine komplette Gebäudefassade und die angrenzenden Bereiche (Parkplätze, Grünflächen) zu überwachen.
- Seite 14 In kritischen Umgebungen oder im Außeneinsatz unter besonders rauen Bedingungen D15D mit Vandalismus- Set: Geeignet für den ist oft eine MOBOTIX-Kamera in optionaler Vandalismusausführung die beste Wahl. Die Einsatz unter besonders Stahlrüstung trotzt selbst harten Attacken und die Kamera liefert dabei ein perfektes Bild rauen Bedingungen des Angreifers.
-
Seite 15: Vorteile Und Neuerungen
Vergleich zur D14D etwas geringeren horizontalen Bildwinkel der neuen 5MP-Sensoren. Schwarzweiß-Auflösung jetzt auch bis zu 3,1 Megapixel Die D15D ist weltweit die erste MOBOTIX-Kamera, die auch über einen 5-Megapixel- Nachtsensor verfügt, der bis zu 3,1 Megapixel große Schwarzweiß-Bilder liefern kann. - Seite 16 (typischerweise 4,5 Watt). Die Einstellung der PoE-Klasse über die Kamerasoftware ermög- licht auch den Einsatz von PoE-Switches, die nicht auf allen Ports mit PoE-Klasse 3 (bis max. 12,95 V) betrieben werden können. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 17: Dezentrales Videosystem
Aufklärung. Zudem kann jede einzelne Kamera dank integriertem Lautsprecher und Mikrofon auch zur bidirektionalen Kommunikation (Video-Gegensprechen) genutzt werden – mit der MOBOTIX App und Ihrem iPhone oder iPad auch ganz bequem von unterwegs. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... - Seite 18 /124 D15D-Kamerahandbuch: Produktübersicht Die dezentralen MOBOTIX-Videolösungen sind klassischen Systemen in allen relevanten Punkten überlegen. Sie sind zudem deutlich kostengünstiger zu betreiben, denn sie benötigen • Weniger Kameras wegen der besseren Detailgenauigkeit weitwinkliger Bilder durch die Megapixel-Technologie • Weniger Aufzeichnungsgeräte, da im dezentralen System 10-mal mehr Kameras als üblich auf einem PC/Server simultan als hochauflösendes HDTV-Video mit Ton...
-
Seite 19: Green Ip-Video
In die Kameras integrierte Hochleistungsrechner und Flash-Speicher erübrigen energie- verzehrende Server- und Speichergeräte. Und deren spätere Entsorgung. Hochauflösend Eine MOBOTIX-Kamera mit zwei Bildsensoren ersetzt bis zu acht herkömmliche Kameras – inklusive deren Energie- und Ressourcenverbrauch. nachhaltig Ohne mechanisch bewegte Teile sind MOBOTIX-Kameras praktisch wartungsfrei und auch nach vielen Jahren noch voll einsatzfähig –... -
Seite 20: Technische Spezifikationen
Technische Spezifikationen 1.2.1 Objektivoptionen MOBOTIX bietet für die D15D fünf Standard-Objektive mit M14-Gewinde an, die jeweils mit einem Tag- oder Nachtsensor (Farbe oder Schwarzweiß) kombinierbar sind. Aufgrund der Gegenlichtsicherheit der MOBOTIX-Kameras wird bei keinem einzigen Objektiv eine mechanische Auto-Iris benötigt, was die Kamera extrem robust und wartungsfrei macht. - Seite 21 Bei den angegebenen Brennweiten der MOBOTIX-Objektive handelt es sich nicht um die Nominalbrennweiten, sondern die entsprechende Brennweite (Lxx mm) ist für das Kleinbildformat (35 mm) angegeben. Zum Beispiel hat das MOBOTIX L25 Superweitwinkel-Objektiv eine Nominalbrennweite von 4 mm, die in der Kleinbild- Fotografie einem 25 mm-Objektiv entspricht. Es wird deshalb als L25 bezeichnet.
-
Seite 22: Kameravarianten - Objektive, Hardware, Bildformate
CIF-Bilder mit 4 GB MicroSD DVR 250.000 250.000 250.000 VGA-Bilder mit 4 GB MicroSD DVR 125.000 125.000 125.000 MEGA-Bilder mit 4 GB MicroSD DVR – – 40.000 3MEGA-Bilder mit 4 GB MicroSD DVR – – 20.000 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 23 3MEGA (2048x1536) 3MEGA (2048x1536) 3MEGA (2048x1536) 3MEGA (2048x1536) 20 B/s 8 B/s 8 B/s 20 B/s 250.000 250.000 250.000 250.000 125.000 125.000 125.000 125.000 40.000 40.000 40.000 40.000 20.000 20.000 20.000 20.000 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 24: Kameravarianten - Software-Ausstattung
Security-Features (HTTPS/SSL, IP-basierte Zugriffsbe schränkung, Netzwerk- Authentifizierung IEEE 802.1X) Videoanalyse Video-Bewegungsmelder MxAnalytics – – – MxActivitySensor – – Kostenloser Videomanagement-Software Download von www.mobotix.com MxEasy, MxCC oder App Store MOBOTIX App © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 25: Allgemeine Funktionen
/124 Technische Spezifikationen D15Di-Sec-night D15Di-Sec-Pano D15Di-Sec-night-Pano D15Di-Sec-Dnight-Fix Allgemeine Funktionen X/X/X X/X/X X/X/X X/X/X Via MX-232-IO-Box Videoanalyse – – – – Videomanagement-Software © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 26: Technische Daten
Signale, Temperatursensor, PIR, Mikrofon, Erschütterungssensor, Benachrichtigung über E-Mail, FTP, Telefonie (VoIP, SIP), visuelle/akustische Alarme, Vor-/Nachalarmbilder Mikrofon und Lautsprecher Mikrofon und Lautsprecher integriert Audiofunktionen Lippensynchrones Audio, Gegensprechen, Audiorecording © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 27 IP65 mit Wandhalter IP66 und IK10 mit Vandalismus-Set Zulässige Betriebstemperatur –30 bis +60°C Maße/Gewicht Ø x H: 205 x 108 mm (D15D), 205 x 125 mm (D15D-Pano, D15D-Sec-DNight-Fix; Gewicht: ca. 750 g (inkl. Objektiven) Lieferumfang Gehäuse aus hochfestem Kunststoff (PBT-PC), weiß, schlagfeste Domkuppel (transparent), freie Objektivwahl, Montagezubehör, Montageschlüssel,...
-
Seite 28: Lieferumfang
1.12 Spezialwerkzeug mit Magnet 1.13 MxBus-Stecker (eingesteckt) 1.14 MicroSD-Karte 4 GB (eingesteckt) Montagezubehör Position Anzahl Bezeichnung M.1.1 Dübel 8 mm M.1.2 Edelstahl-Unterlegscheiben Ø 5,3 mm M.1.3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 29 /124 Lieferumfang Kameragehäuse und Anschlüsse - D15D Die MOBOTIX D15D setzt sich aus drei Gehäusekomponenten (Kamerasockel , Gehäusering und Domkuppel) zusammen. LED-Voreinstellungen: Power (an), Fehler (blinkt) Aufzeichnung (blinkt) Dichtring Wasseraustritts- öffnungen Gehäusering Lautsprecher PIR-Sensor 4 x LEDs (hinter PIR-Abdeckung) Mikrofon Domkuppel Ø...
-
Seite 30: Lieferumfang - D15D-Pano
Spezialwerkzeug mit Magnet 2.13 MxBus-Stecker (eingesteckt) 2.14 Objektivbrücke (montiert) 2.15 MicroSD-Karte 4 GB (eingesteckt) Montagezubehör Position Anzahl Bezeichnung M.2.1 Dübel 8 mm M.2.2 Edelstahl-Unterlegscheiben Ø 5,3 mm M.2.3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 31 /124 Lieferumfang Kameragehäuse und Anschlüsse - D15D-Pano Die MOBOTIX D15D-Pano setzt sich aus drei Gehäusekomponenten (Kamerasockel, Gehäusering und Domkuppel) zusammen. LED-Voreinstellungen: Power (an), Fehler (blinkt) Dichtring Aufzeichnung (blinkt) Wasseraustritts- öffnungen Gehäusering Lautsprecher PIR-Sensor 4 x LEDs (hinter PIR-Abdeckung) Mikrofon XL-Domkuppel Ø 205 mm MxBus Kabelführung...
-
Seite 32: Lieferumfang - D15D-Sec-Dnight-Fix
Spezialwerkzeug mit Magnet 2.13 MxBus-Stecker (eingesteckt) 2.14 Objektivbrücke (montiert) 2.15 MicroSD-Karte 4 GB (eingesteckt) Montagezubehör Position Anzahl Bezeichnung M.2.1 Dübel 8 mm M.2.2 Edelstahl-Unterlegscheiben Ø 5,3 mm M.2.3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 33 /124 Lieferumfang Kameragehäuse und Anschlüsse - D15D-Sec-Dnight-Fix Die MOBOTIX D15D-Sec-DNight-Fix setzt sich aus drei Gehäusekomponenten (Kamerasockel, Gehäusering und Domkuppel) zusammen. LED-Voreinstellungen: Power (an), Fehler (blinkt) Dichtring Aufzeichnung (blinkt) Wasseraustritts- öffnungen Gehäusering Lautsprecher PIR-Sensor 4 x LEDs (hinter PIR-Abdeckung) Mikrofon XL-Domkuppel Ø 205 mm MxBus Kabelführung...
-
Seite 34: Lieferumfang Outdoor-Wandhalter (Zubehör)
Edelstahl-Unterlegscheiben Ø 4,3 mm Die 90 x 90 mm große Aussparung deckt Unterputz- und Aufputzdosen oder eine an der Wand befes- tigte MX-Patch-Box ab (MX-OPT-Patch1-EXT) Tiefe: 275 mm Breite: 293 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 35: Lieferumfang Eck- Und Masthalter (Zubehör)
(Pos. 4.5) 4 Unterlegscheiben Ø 9 mm (Pos. 4.3) 4 Muttern M8 (Pos. 4.4) Position Anzahl Bezeichnung Eck- und Masthalter Edelstahl-Inbusschrauben M8x30 mm Edelstahl-Unterlegscheiben Ø 9 mm Selbstsichernde Edelstahl-Muttern M8 Edelstahl-Mastschellen Breite: 293 mm Tiefe: 175 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 36: Verfügbares Zubehör
Eine auf 3 mm Wanddicke verstärkte Polycarbonat- Domkuppel ersetzt die Standard-Domkuppel. Mit dem Vandalismus-Set entfallen konstruktionsbe- dingt die PIR- und Audiofunktionen der Kamera; dies kann mit der ExtIO ausgeglichen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 37: Ethernet-Patchkabel Mit Bajonettverschluss
Verbindung des Patchkabels eines IP-Geräts mit dem Netzwerk-Verlegekabel (z. B. Cat 5) oder Netzwerk-Patchkabel (RJ45-Stecker) genutzt werden und passt in die 90 x 90 mm große Aussparung des Outdoor-Wandhalters (siehe Abbildung). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 38: Mx-Npa-Box
IT- und Secure-Modellen GPS-basierte Ereignisse auslösen (Entfernen von bzw. Erreichen einer bestimm- ten Position, Über-/Unterschreiten einer bestimmten Geschwindigkeit). Dieses Zusatzmodul kann an alle MOBOTIX-Kameras mit MxBus- Schnittstelle angeschlossen werden. Die MX-GPS-Box verfügt über das gleiche kompakte Außengehäuse wie die MX-Patch- Box und die MX-NPA-Box (Schutzart IP65, –30 bis +60°C). -
Seite 39: Extio Funktionserweiterung
CamIO) direkt an die D15D angeschlossen werden. 1.4.14 MiniUSB-Kabel auf USB A-Buchse Best-Nr.: MX-CBL-MU-STR-AB-05/2/5 Mithilfe dieses bis zu 5 m langen Kabels können USB- basierte Speichermedien (z. B. USB-Festplatten) direkt an die D15D angeschlossen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 40: Mobotix-Software
Videomanagement-Software MxControlCenter bzw. MxEasy von der MOBOTIX-Webseite geladen werden (www.mobotix.com > Support). Für mobile Anwendungen steht im App Store gratis die MOBOTIX App für iOS-Geräte (iPhone, iPad, iPad mini, iPod touch, ab iOS 5.0) zum Download bereit. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... -
Seite 41: Mxcontrolcenter
• Komfortabler Layout-Editor zur Einbindung von realen Gebäudeplänen • Integration auch von herkömmlichen Netzwerk- und Analogkameras • Für Microsoft Windows Kostenloser Download unter www.mobotix.com Keine Lizenzkosten! Freie Updates! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 42: Mxeasy
MxEasy ermöglicht durch seine intuitiv gestaltete Oberfläche eine einfache Bedienung wichtiger Kamerafunktionen und stellt einen ganz neuen Ansatz zur Betrachtung der Kamerabilder und Steuerung von MOBOTIX-Kameras dar. In einem übersichtlichen Layout können bis zu 16 Kameras verwaltet und jeweils vier Kameras gleichzeitig angezeigt werden. -
Seite 43: Mobotix App
/124 MOBOTIX-Software 1.5.4 MOBOTIX App Premiumlösung: Immer und überall dabei ist die MOBOTIX App eine perfekte mobile Gegenstelle, die mit intelligenten Detaillösungen vor allem die Sicherheit und den Komfort der Nutzer im Alltag erhöht. Die Touchscreen-optimierte Bedienung mit 3 Hauptansichten (Live, Player, Events), selbsterklärenden Symbolen, großen Softwaretasten, den von MOBOTIX... -
Seite 44: Montage
2.1.1 Indoor-Montage an Decke oder Wand (ohne Zubehör) Zur Montage (Decke/Wand) der MOBOTIX D15D müssen die Bohrlöcher vorbereitet wer- den. Um die genaue Lage der Bohrlöcher und der Kabelführung zu ermitteln, verwenden Sie die mitgelieferte Bohrschablone (Faltblatt am Ende des Handbuchs). Achten Sie beim... -
Seite 45: Outdoor-Montage An Wand, Mast Oder Ecke (Mit Zubehör)
Ist eine Montage der MOBOTIX D15D über Eck oder an einem Mast vorgesehen, empfiehlt sich der Einsatz des MOBOTIX Eck- und Masthalters. Dieser kann nur in Verbindung mit dem Outdoor-Wandhalter montiert werden. Die mitgelieferten Edelstahl-Mastschellen ermöglichen die Montage an Masten mit einem Durchmesser von 60 bis 180 mm. -
Seite 46: Übersicht Netzwerkanschluss
Einsatz der geeignet. D15D nicht geeignet Hinweis Bei der MOBOTIX D15D kann die Stromversorgung auch über Switches oder Router erfolgen, die den PoE-Standard nach IEEE 802.3af unterstützen. Vorteile der PoE-Stromversorgung: • zentrale Notstromversorgung via Netzwerk möglich • geringer, kostengünstiger Energieverbrauch •... -
Seite 47: Unterbrechungsfreie Stromversorgungen (Usv)
Der Einsatz einer leistungsfähigen USV im 19“-Schrank ermöglicht außerdem die Absicherung der beteiligten Netzwerkkomponenten (z. B. Switches, Router, PoE-Switches). Da MOBOTIX-Kameras auch im Winter keine Heizung benötigen, ist die durchschnittliche Leistungsaufnahme unter 5 Watt vergleichsweise gering und ermöglicht eine zentrale Stromversorgung auch über längere Distanzen (max. 100 m), die dann einfach über USV abgesichert werden kann. -
Seite 48: Leitungsverlegung, Brand-, Blitz- Und Überspannungsschutz
Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuellen Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Überspannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen. -
Seite 49: Blitz- Und Überspannungsschutz
Weitere Informationen zur Vermeidung von Schäden durch Blitzschlag und Überspannung finden Sie z. B. beim VDE Verband der Elektrotechnik Elektronik Informations technik e.V. (www.vde.de) oder bei Herstellern von Blitz- und Überspannungseinrichtungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 50: Erste Montageschritte
D15D-Kamerahandbuch: Montage Erste Montageschritte 2.3.1 Objektiveinheiten montieren Die Standardmodelle der Baureihe MOBOTIX D15D werden mit vormontierter Domkuppel ausgeliefert, die Objektiveinheiten (Objektivträger, Bildsensor und Objektiv) sind norma- lerweise separat beigefügt. Wenn dies der Fall ist, werden die Objektiveinheiten wie im Folgenden beschrieben montiert. - Seite 51 4. Entfernen der Schutzkappen an den Bildsensoren: Drücken Sie jeweils die beiden Riegel an der Seite der Schutzkappen (rote Pfeile) und nehmen Sie die Kappen nacheinander in Richtung des grauen Pfeils ab. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 52 Bilder später lagerichtig und nicht auf dem Kopf. Achten Sie dabei auch auf einen möglichst ver- drehungsfreien Verlauf der Sensorkabel und fixieren Sie die Kabel in den entsprechenden Führungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 53 Sensorboards kommen. Diese sollten im laufenden Kamerabetrieb nicht direkt berührt werden (erst abkühlen lassen). Achten Sie beim Ausrichten der Objektive darauf, dass die Sensorkabel nicht beschä- digt bzw. abgeklemmt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 54: Übersicht Kabelanschlüsse
Führungen gedrückt. MxBus Ethernet MiniUSB Achtung Um die Dichtigkeit der Kabelabdeckung dauerhaft zu gewährleisten, dürfen nur MOBOTIX-Kabel für den Ethernet- und den USB-Anschluss verwendet werden. Ethernet MiniUSB (netzwerk) Achtung An den MxBus-Stecker und an die USB-Buchse dürfen Verbraucher mit einer Gesamt- Anschluss von Zusatzgeräten mit mehr... -
Seite 55: Netzwerkkabel Mit Mx-Patch-Box Anschließen
Weitere Informationen zur MX-Patch-Box erhalten Sie auf www.mobotix.com in der Rubrik Produkte > Zubehör > Interface-Boxen. 2.3.4 MiniUSB-Kabel anschließen Über den MiniUSB-Stecker können bereits existierende Zusatzmodule wie die MOBOTIX ExtIO (USB) angeschlossen werden. 1. Entfernen des Gehäuserings: Lösen Sie den Verwenden Sie das mitge- lieferte Spezialwerkzeug Gehäusering mit dem mitgelieferten Spezialwerkzeug. - Seite 56 Sie bei der Montage der Kabelabdeckung auf einen korrekten Abschluss mit der Dichtung am Gehäuse und an den beiden Kabeldurchführungen. Nur so ist sichergestellt, dass die Anschlüsse optimal gegen Witterungseinflüsse geschützt sind. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 57: Mxbus-Module Anschließen
Modul selbst in der Benutzeroberfläche der Kamera im Browser in Betrieb genommen werden (Admin Menu > Hardware- Erweiterungen verwalten bzw. MxBus-Module verwalten). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 58: Microsd-Karte Austauschen
Karte einmal eindrü- cken (Push), dann Klicken zu hören ist. Die Karte steht jetzt etwas weiter herausziehen heraus und lässt sich jetzt entnehmen (evtl. erleichtert eine Pinzette das Entnehmen). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 59 Öffnung) mit dem PIR-Sensor der Kamera überein- stimmt. Durch leichten Druck rastet der Ring in die drei vorgesehenen Halterungen im Gehäusesockel ein. Alte Gehäuseringe (D10D, D12D) dürfen nicht mehr verwendet werden! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 60: Montage Der Kamera Mit Outdoor-Wandhalter
Überwachungsrichtung ausgerichtet sein sollte. Der PIR-Sensor hat eine Reichweite von ca. 10 m und einen Erfassungswinkel von ca. +/-15°. Die zur Verfügung stehenden Positionen ergeben sich durch die Anbauhöhe der MOBOTIX D15D und der Ausrichtung der Kamera auf der Abdeckplatte, die jeweils in 15°-Schritten erfolgen kann. -
Seite 61: Outdoor-Wandhalter Befestigen
MOBOTIX Ethernet-Patchkabel (1 m) D15D-Outdoor-Wandhalter Montage des Outdoor- Wandhalters über der MX-Patch-Box oder einer Anschlussdose D15D Die 90 x 90 mm große Aussparung passt auch über MOBOTIX Interface-Boxen (hier eine MX-Patch-Box) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 62 Oberseite zur Wand hin mit Silikon zusätzlich abgedichtet werden. 3. Die rechteckige Aussparung auf der Rückseite des Wandhalters ist für die installierte Unterputz- Anschlussdose oder eine MOBOTIX Interface-Box vorgesehen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 63: Kamera Ausrichten
Verwenden Sie nur die mit 3 nummerierten Aufnahmen für die Muttern M4. 3. Kameraausrichtung mit Passiv-Infrarot-Sensor nach PIR links: 7 links: Verwenden Sie nur die mit 7 nummerierten Aufnahmen für die Muttern M4. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 64: Kamera Mit Abdeckplatte Verbinden
Nummer 1). Legen Sie die restlichen Muttern M4 in die Aufnahmen mit der gleichen Nummer (in diesem Fall 1) und bringen Sie die beiden anderen Inbusschrauben M4x25 mm mit den entsprechen- den Unterlegscheiben an. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 65: Kamera Anschließen Und Befestigen
3. Klappen Sie die Abdeckplatte nach oben. 4. Verschrauben Sie die Abdeckplatte mit dem Wandhalter (8 Inbusschrauben Max. Drehmoment für alle Schrauben: 4 Nm M4x10 mm und kontrollieren Sie die Schrauben auf festen Sitz. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 66: Montage Des Eck- Und Masthalters
Montage des Eck- und Masthalters 2.5.1 Übersicht Ist eine Montage der MOBOTIX D15D über Eck oder an einem Mast vorgesehen, empfiehlt sich der Einsatz des MOBOTIX Eck- und Masthalters. Dieser Halter ist als ergänzende Befestigungsmöglichkeit für den Outdoor-Wandhalter konzipiert. Die mitgelieferten Edelstahl-Mastschellen ermöglichen die Montage an Masten mit einem Durchmesser... -
Seite 67: Montage An Gebäudeecken
10 mm in die Dübellöcher ein und schrauben Sie den Eck- und Masthalter mit den Schrauben 8x70 mm und Unterlegscheiben Ø 9 mm an der Gebäudeecke fest. Montieren Sie den Outdoor-Wandhalter am Eck- und Masthalter wie in Abschnitt 2.5.4, «Outdoor-Wandhalter anschrauben» , beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 68: Montage An Masten
Kabelführung). Hinweis: Die Kabellänge ab Mast sollte mindestens 80 cm betragen! 3. Ziehen Sie die Mastschellen des Masthalters fest. Bei Bedarf können die überstehenden Enden der Mastschellen gekürzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 69: Outdoor-Wandhalter Anschrauben
M8 und befestigen Sie den Outdoor-Wandhalter am Eck- und Masthalter. Montieren Sie die Kamera am Outdoor-Wandhalter, wie in Abschnitt 2.4.3, «Kamera ausrichten» , und den folgenden Abschnitten beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 70: Objektive Justieren
Über die Scharfstellhilfe steht eine visuelle Hilfe bei der Schärfeeinstellung eines MOBOTIX-Kameraobjektivs zur Verfügung (siehe hierzu den Abschnitt «Die Scharfstellhilfe der Kamera» auf der Seite «Die Live-Ansicht der MOBOTIX-Kamera» in der Online-Hilfe der Kamera). Scharfstellung: Durch den Linseneffekt der Domkuppel verändert sich der Scharfstellpunkt des 135 mm-Teleobjektivs leicht. -
Seite 71: Netzwerk- Und Stromanschluss
2.7.1 Hinweise zu Kabellängen und zur Stromversorgung • Die Stromversorgung der Kamera wird ausschließlich über die Ethernet-Buchse der Kamera hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX PoE- Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen: • eine Kamera: mit dem PoE-Adapter (MX-NPA-PoE) •... -
Seite 72: Stromversorgung Mit Switch
– das frühere MOBOTIX Netzwerk-Power- Zubehör NPA-Set, Power-Box und Power- Camera Rack (MX-NPA-Set, RJ45 MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der D15D LAn/www nicht geeignet! Kamera (10.8.0.11/255.0.0.0) (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 73: Stromversorgung Mit Direktverbindung Zum Computer
– das frühere MOBOTIX Netzwerk-Power- Zubehör NPA-Set, Power-Box und Power- Camera Rack (MX-NPA-Set, RJ45 (10.8.0.11/255.0.0.0) MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der D15D nicht geeignet! Kamera (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 74: Variables Poe
Konfiguration führt. 4. Danach muss die Kamera neu gestartet werden: Kamera vom Stromnetz trennen, dann wieder einbinden, z. B. durch Trennen und anschließendes Verbinden des Netzwerkkabels am PoE-Switch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 75: Startvorgang Der Kamera
(wenn sie in der Konfiguration nicht abgeschaltet wurde) und die Kamera kann nun über den Browser angesprochen werden. Hinweis Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie im Admin Menu > Konfiguration der LEDs deaktiviert wurden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 76: D15D-Kamerahandbuch: Inbetriebnahme Der Kamera
172er- oder 192er-IP-Adressbereich eingerichtet. Eine MOBOTIX-Kamera muss daher ebenfalls eine IP-Adresse in diesem Bereich erhalten, damit über das Netzwerk auf sie zugegriffen werden kann. Folgende Methoden zur Einstellung der netzwerkparameter einer MOBOTIX-Kamera sind möglich: Manuell, MxCC und MxEasy oder per DHCP. Kamerasoftware im Browser ©... -
Seite 77: Manuell Über Einen Computer Im 10Er Ip-Adressbereich
• Die Netzwerkparameter können manuell flexibel eingestellt werden. nachteile • Computer bzw. Netzwerk muss im 10er-IP-Adressbereich arbeiten oder hierfür konfiguriert werden. • Die Einrichtung erfolgt nicht automatisch. • Die Netzwerkparameter müssen bekannt sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 78: Automatisch Mit Mxcontrolcenter Oder Mxeasy
Die Einstellung der Netzwerkparameter der Kamera erfolgt über die kostenlose Video- Management-Software MxControlCenter oder MxEasy (siehe Abschnitt 3.2.3 bzw. Abschnitt 3.2.4 ). Mit beiden Programmen ist es auch möglich, die Netzwerkparameter einer MOBOTIX-Kamera automatisch zu konfigurieren, die sich nicht im selben IP-Adressbereich wie der Computer befindet. Leitstandsoftware... -
Seite 79: Automatisch Per Dhcp
• Es ist kein Zugriff auf die Kamerasoftware erforderlich. nachteile • Die Kamera muss physisch erreichbar sein (zum Starten mit DHCP muss ein Kamerataster gedrückt werden). • Im Netzwerk muss ein funktionsfähiger DHCP-Server verfügbar sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 80: Erste Bilder Und Wichtigste Einstellungen
D15D-Kamerahandbuch: Inbetriebnahme der Kamera Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzu- stellen bzw. zu prüfen. Wenn Ihr Netzwerk bereits im 10er-IP-Adressbereich eingerich- tet sein sollte (z. ... -
Seite 81: Geben Sie Folgenden Befehl Ein: Ifconfig Eth0
2. Stellen Sie die zukünftigen netzwerkparameter der MOBOTIX-Kamera ein: 1. Öffnen Sie einen Webbrowser auf dem Computer und geben Sie die werksei- tige IP-Adresse der MOBOTIX-Kamera in die Adresszeile des Browsers ein (z. B. 10.8.0.99). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX-Kamera angezeigt (siehe auch Abschnitt 3.2.2, «Erste Bilder und wichtigste... -
Seite 82: Erste Bilder Und Wichtigste Einstellungen Im Browser
D15D-Kamerahandbuch: Inbetriebnahme der Kamera 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlossen ist, können Sie nun die Benutzeroberfläche mit dem Livebild der Kamera im Webbrowser aufrufen. Internet Explorer, Firefox, Safari oder jeder andere grafische Browser mit akti- viertem JavaScript ist hierfür geeignet. - Seite 83 PDA-Ereignisliste: http://<Kamera-IP>/con- trol/player?eventlist&pda Gast-Ansicht: Hinweis http://<Kamera-IP>/ cgi-bin/guestimage.html Weitere Informationen zur aktuellen Ansicht der Kamera finden Sie in der Online-Hilfe der Kamera-Benutzeroberfläche, indem Sie auf das Symbol klicken. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 84: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxcontrolcenter
D15D-Kamerahandbuch: Inbetriebnahme der Kamera 3.2.3 Erste Bilder und Einstellung der netzwerkparameter mit MxControlCenter Installation Zur Installation der neuesten Version können Sie sich die Setup-Datei von der MOBOTIX-Webseite MxControlCenter zum herunterladen. Die aktuellen Versionen finden Sie unter www.mobotix.com im Bereich kostenlosen Download unter www.mobotix.com... - Seite 85 Installer angelegte Verknüpfung auf Ihrem Desktop oder auf die ausführbare Datei MxCC.exe im Installationsverzeichnis. Nach dem ersten Starten öffnet sich der Dialog Videoquellen hinzufügen und die Anwendung sucht automatisch nach MOBOTIX-Kameras im lokalen Netzwerk. Um nachträglich eine Suche nach Kameras durchzuführen, wählen Sie im Menü den Befehl Videoquelle > Hinzufügen.
- Seite 86 Abschnitt «Erstellen eines neuen Layouts» . Umkonfigurieren der Kameras in einem anderen Subnetz Wenn eine oder mehrere MOBOTIX-Kameras den Status Anderes Subnetz haben (z. B. Kameras mit werkseitiger IP-Adresse), bietet MxControlCenter automatisch an, die Netzwerkeinstellungen dieser Kameras anzupassen. In diesem Fall zeigt die Anwendung nach Betätigen des Buttons Ausgewählte Videoquellen hinzufügen den hier gezeigten...
-
Seite 87: Definieren Von Zusätzlichen Videoquellen
MOBOTIX-Kamera oder einer IP-Kamera eines anderen Herstellers eingeben, falls diese durch die automatische Suche nicht gefunden wurde. • MxPEG-Clip: Fügt einen zuvor von einer MOBOTIX-Kamera aufgenommenen MxPEG- Videoclip als Videoquelle hinzu. • Aufzeichnungspfad: Fügt den Pfad eines externen Dateiservers ein, unter dem eine MOBOTIX-Kamera ihre Video/Audio-Daten aufgezeichnet hat. -
Seite 88: Bearbeiten Der Videoquellen-Liste
Wenn Sie die zweite Option wählen, werden die zuvor ausgewählten Videoquellen nur in das MxCC-System übernommen und können dann später zum Erstellen von Layouts verwendet werden. Klicken Sie auf OK zur Bestätigung Ihrer Auswahl. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 89: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxeasy
Wird MxEasy auf dem Computer zum ersten Mal gestartet, beginnt der MxEasy-Assistent automatisch mit der Suche nach MOBOTIX-Kameras und zeigt alle gefundenen Kameras in einer Liste an. Die Liste der Kameras wird automatisch aktualisiert, sobald MOBOTIX-Kameras an das lokale Netzwerk angeschlossen bzw. vom Netzwerk getrennt werden. - Seite 90 D15D-Kamerahandbuch: Inbetriebnahme der Kamera netzwerkadressen der Kameras umkonfigurieren Neben den Kameras im gleichen Netzwerkbereich Ihres Computers findet MxEasy über den Bonjour-Service* auch MOBOTIX-Kameras, die sich in einem anderen Netzwerkbereich *Bonjour: automati- sche Erkennung von befinden (Status Ungültiges netzwerk). In diesem Fall kann – ohne auf die spezifischen Netzwerkdiensten Details von TCP/IP-Netzwerkkonfigurationen einzugehen –...
-
Seite 91: Kameras Integrieren Und Anzeigen
Hauptfenster mit Doppelbild-Anzeige einer D15D (Teleobjektiv und Weitwinkel) Weiterführende Informationen finden Sie im MxEasy Benutzerhandbuch, das Sie als PDF-Datei von der MOBOTIX-Website herunterladen können: www.mobotix.com > Support > Betriebsanleitungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 92: Kamerastart Mit Werkseitiger Ip-Adresse
Benutzer und der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera Kennwörter werden definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitiger nicht zurückgesetzt IP-Adresse nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 93: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)
Erste Bilder und wichtigste Einstellungen 3.2.6 Kamerastart mit automatischer IP-Adresse (DHCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera mit DHCP- Unterstützung starten. Die Kamera erhält automatisch eine IP-Adresse vom DHCP-Server und sagt die neuen Netzwerkdaten an. Beachten Sie, dass die Ansage entfällt, wenn der Lautsprecher vorher deaktiviert wurde (Admin Menu >... -
Seite 94: Virtueller Ptz Und Vollbildspeicherung
, deaktivieren Sie Mausrad-Zoom sperren, klicken Sie auf Setzen und danach auf Schließen, um die Einstellung zu speichern. Sie können nun das Scrollrad zum Zoom + (nach vorne drehen) oder Zoom – (nach hinten drehen) nutzen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 95 PTZ-Funktionen» , Handbuch zum MxControlCenter, Abschnitt 2.4.6, «Verwenden der vPTZ-Funktionen» und Abschnitt 3.1.4, «Bereich „PTZ-Steuerung“ der Seitenleiste» . Aktuelle Versionen aller Handbücher finden Sie wie immer auf der MOBOTIX-Website www.mobotix.com unter Support > Betriebsanleitungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 96: Vollbildspeicherung
Live-Bildstrom so wenig wie möglich zu beeinflussen. Vollbildspeicherung aus: Das auslösende Ereignis eines Bewegungsfensters (VideoMotion VM) wird möglicherweise nicht aufgezeichnet, da das VM-Fenster gerade nicht ange- zeigt wurde. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 97 /124 Virtueller PTZ und Vollbildspeicherung Vollbildspeicherung im Browser aktivieren/deaktivieren Die Einstellung dieser Option erfolgt im Dialog Setup Menu > Ereignissteuerung > Aufzeichnung durch Ein- oder Ausschalten der Option Vollbildaufzeichnung. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 98: Bildoptimierung
Um diese Kissen zu verbergen, muss man nur in das Bild ein wenig hineinzoomen. Zwar verringert sich dadurch der erfasste Bereich, dieser ist jedoch im Vergleich zum ursprüng- lichen Bild nahezu verzerrungsfrei. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 99: Zoom Ohne Entzerrung
Wählen Sie jetzt im QuickControl Anzeige-Modus die Option Objektiventzerrung. Sie erhalten ein automatisch entzerrtes (Live-)Bild, in dem Sie alle vPTZ-Aktionen durchführen können. Durch Umschalten auf die Option Vollbild wird die automatische Entzerrungsfunktion wieder deaktiviert. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 100: Panoramabild Justieren (Nur D15D-Pano)
Gesamtbild zu erzeugen. Panoramabild justieren im Webbrowser Bei der Einrichtung einer D15D-Pano müssen die folgenden Schritte durchlaufen werden, um aus den zwei Einzelbildern (linker und rechter Bildsensor) ein optimiertes Gesamtbild herzustellen. Schritt 1: Konfiguration der Panorama-Ansicht aktivieren Öffnen Sie die Bedienoberfläche der Kamera im Browser. - Seite 101 Bild(er) drehen: Durch Klick in der untersten Skala zwischen den gekippten Rechtecken lassen sich die Sensorbilder einzeln oder gemeinsam synchron nach links oder rechts drehen. Dadurch kann ein Versatz der Objektivträger ausgeglichen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 102 Panorama-Ansicht gewechselt und dann im Wertefeld rechts daneben auf Aktivieren geklickt werden. Es öffnet sich dann wieder das OnScreen-Control und es kann wie ab Schritt 2 beschrie- ben fortgefahren werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 103: Panoramabild In Mxeasy Justieren
Bildoptimierung Panoramabild in MxEasy justieren Die Konfiguration der Panorama-Ansicht einer D15D-Pano ist auch mit MxEasy möglich. Klicken Sie in in der Menüleiste oben im Menüpunkt Bild auf den Auswahlpunkt Bildformate und Ansichten. Klicken Sie dann in der Symbolleiste unten auf den Kompass. -
Seite 104: Panoramabild In Mxcontrolcenter Justieren
Auch im MxControlCenter (MxCC) kann die Konfiguration der Panorama-Ansicht einer D15D-Pano vorgenommen werden. Wählen Sie zunächst die zu konfigurierende D15D-Pano aus und öffnen Sie in der linken Seitenleiste des MxControlCenters die Bedienelemente der PTZ-Steuerung. Klicken Sie unter Konfiguration der Panorama-Ansicht auf den Button Aktivieren. -
Seite 105: Doppelbildbelichtung
Belichtungssteuerung) ausgewählt oder (via Setup Menu > Belichtungseinstellungen) eigene Belichtungsfenster definiert werden. Um ein gleichmäßig helles, harmonisches Doppelbild zu erzeugen, ist bei der D15D-Pano (mit zwei zu einem Panorama zusammengefügten Einzelbildern) die Belichtungseinstellung Gekoppelte Bildsteuerung grundsätzlich immer aktiv. Hierbei wird der für das gemeinsame Panoramabild am besten geeignete Belichtungsmittelwert errechnet und automatisch eingestellt. -
Seite 106: Microsd-Kartenspeicherung
Die Lebensdauer einer MicroSD-Karte nimmt proportional zu ihrer Speicherkapazität zu, da jede einzelne Speicherzelle weniger oft beschrieben bzw. gelöscht werden muss. Der erste Löschvorgang startet dann, wenn die Karte erstmals vollständig mit Daten gefüllt ist (erster Rundlauf). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 107 Fehler beim Speichern auf der SD-Karte erkannt wird (Admin Menu > Benachrichtigung bei Fehlermeldungen). Die MicroSD-Karte kann dann ausgetauscht werden, um den vorhandenen Datenbestand zu sichern. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 108: Formatieren Der Microsd-Karte
Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich nem Dateiserver/ (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX-Kamera befindet. 2. Klicken Sie in der Zeile SD-Speicherkarte auf Formatieren. -
Seite 109: Speicherung Aktivieren
Speicherung auf exter- Flash-Medium): nem Dateiserver/ Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX-Kamera befindet. 2. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist. 3. Aktivieren Sie die Option SD-Speicherkarte. 4. Klicken Sie unten im Dialog auf den Button Setzen, dann Schließen und sichern Sie die Konfiguration. -
Seite 110: Verschlüsselung Und Authentifizierung
MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera. • In MxControlCenter: Wiedergabe der Videosequenzen inkl. Ton durch Zugriff auf die in der MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera oder durch direkten Zugriff auf die MicroSD-Karte über einen an den Computer angeschlosse- nen Kartenleser. Hierzu muss zuvor das Laufwerk/Volume der MicroSD-Karte als Verzeichnis in MxControlCenter ausgewählt werden. -
Seite 111: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera
Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das Gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die nicht von MOBOTIX stammen. -
Seite 112: Konfiguration Im Browser
D15D-Kamerahandbuch: Inbetriebnahme der Kamera Konfiguration im Browser 3.6.1 Übersicht Die komplette Konfiguration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfläche. Die über diese Oberfläche vorgenommenen Einstellungen werden über HTTP-Befehle durch Programme und Skripte der kamerainternen Software ausgeführt und im Flash-Speicher... -
Seite 113: Grundlegende Einstellungen
Aufgaben ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden. -
Seite 114: Allgemeine Browser-Einstellungen
Methode, die Kamera optimal auf die jeweilige Anwendungssituation einzustellen, da sie automatisch mehrere Kameraparameter konfigurieren (Quick-Control Bildprogramme). • Bildauflösung im Livebild einstellen: Alle MOBOTIX-Kameras sind werkseitig auf eine Bildauflösung von 640x480 Pixel eingestellt. Diese Auflösung können Sie verändern bzw. individuell anpassen (Quick-Control Auflösung). - Seite 115 Gehäuse, wird dies von der Kamera automatisch registriert und zum Beispiel als Netzwerkmeldung oder per Telefonanruf weitergemeldet. Ein genereller Vorteil ist, dass MOBOTIX-Kameras wegen des Verzichts auf mechanisch bewegte Teile so robust sind, dass sie auch sehr starken Erschütterungen Stand halten und funktionsfähig bleiben können.
-
Seite 116: Ergänzende Hinweise
Wenn die IP-Adresse der Kamera nicht bekannt ist, kann die Kamera mit der werkseitig eingestellten IP-Adresse neu gestartet werden. In Abschnitt 3.2.6, «Kamerastart mit auto- matischer IP-Adresse (DHCP)» wird dieser Vorgang detailliert beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 117: Kamera Auf Werkeinstellungen Zurücksetzen
Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- Text- und Logo- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert www.mobotix.com, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-... -
Seite 118: Browser
Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen nicht legalitätskonformen Produktgebrauch. -
Seite 119: Online-Hilfe Im Browser
Sie auf das Symbol klicken. 3.7.12 RoHS-Erklärung Die Produkte der MOBOTIX AG sind konform mit den Anforderungen, die sich aus §5 ElektroG bzw. der RoHS-Richtlinie 2002/95/EG ergeben, soweit sie in den Anwendungsbereich dieser Regelungen fallen (die RoHS-Erklärung von MOBOTIX finden Sie unter www.mobotix.com unter Support >... - Seite 120 /124 D15D-Kamerahandbuch notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 121 /124 notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 122: D15D-Kamerahandbuch: Konformitätserklärung
/124 D15D-Kamerahandbuch: Konformitätserklärung KOnFORMITÄTSERKLÄRUnG D15D-DUALDOME Orig. Konformitätserklärung www.mobotix.com > Support > Mediathek > Zertifikate © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 123: Hersteller
Fax: +49 6302 9816-190 Finanzamt: Worms-Kirchheimbolanden http://www.mobotix.com Umsatzsteuer-Identifi kationsnummer: info@mobotix.com DE202203501 Die jeweils neueste Version dieses Dokuments fi nden Sie auf www.mobotix.com in der Rubrik Support. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 124 Winter Innovationsschmiede - Made in Germany Robust keine bewegten Teile Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- schlagfester Kunstst. Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MxCC/MxEasy Lizenzfrei MOBOTIX AG •...
