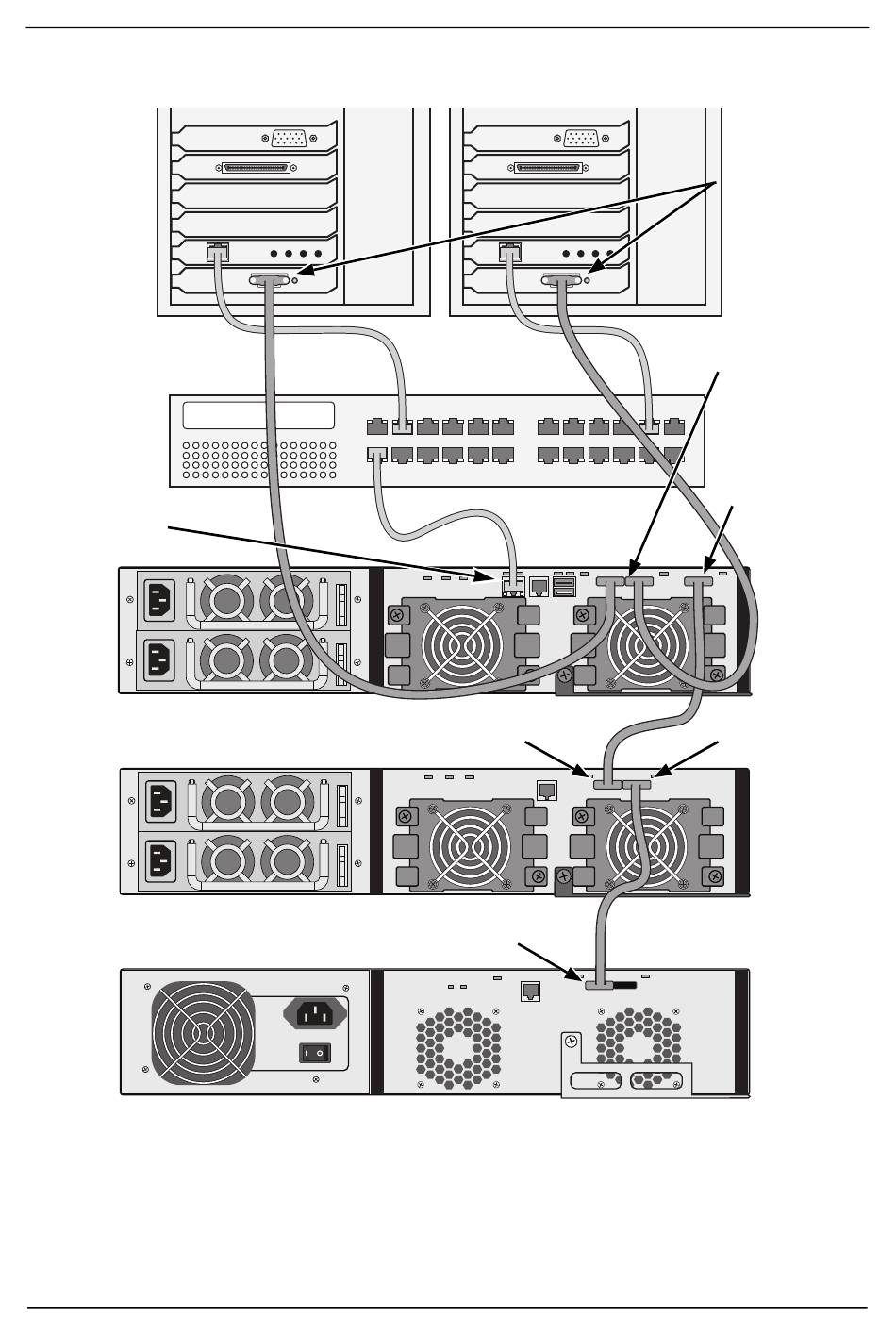

Ilustración 12. Conexiones de gestión y datos con VessRAID
Servidores u
ordenadores
host
Conmutador
de red
Puerto de
gestión
VessRAID 1830s+
VessJBOD 1830+
VessJBOD 1730
Así se completan las conexiones de gestión y datos. Vaya al apartado "Tarea 5:
Configuración de conexiones de cables de serie" en la página 91.
Puerto de entrada SAS
Puerto de
entrada SAS
