Promise Technology VessJBOD 1730 Kurzanleitung Seite 33

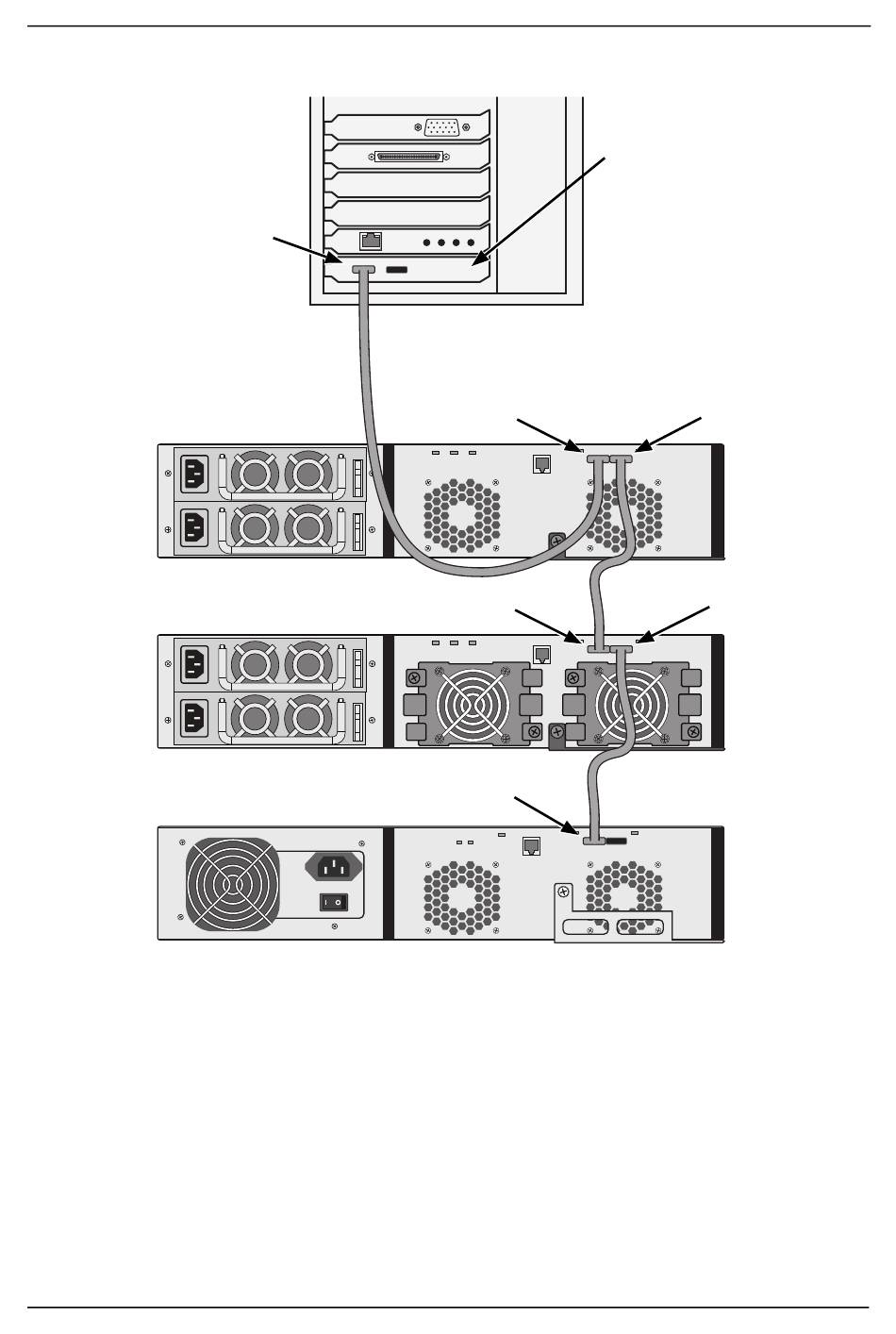

Abbildung 13. Datenverbindungen mit SuperTrak
SAS-Schnittstelle
auf RAID-Controller
Host-PC oder Server
VessJBOD 1830
VessJBOD 1830+
VessJBOD 1730
Hiermit sind die Daten- und Verwaltungsverbindungen abgeschlossen. Gehen
Sie zu „Schritt 5: Einrichten von seriellen Kabelverbindungen" auf Seite 34.
Schritt 4: Aufsetzen von Daten- und Verwaltungverbindungen
SAS-IN-Port
SAS-IN-Port
SAS-IN-Port
33
SuperTrak
RAID-Controller-Karte
SAS-OUT-Port
SAS-OUT-Port
