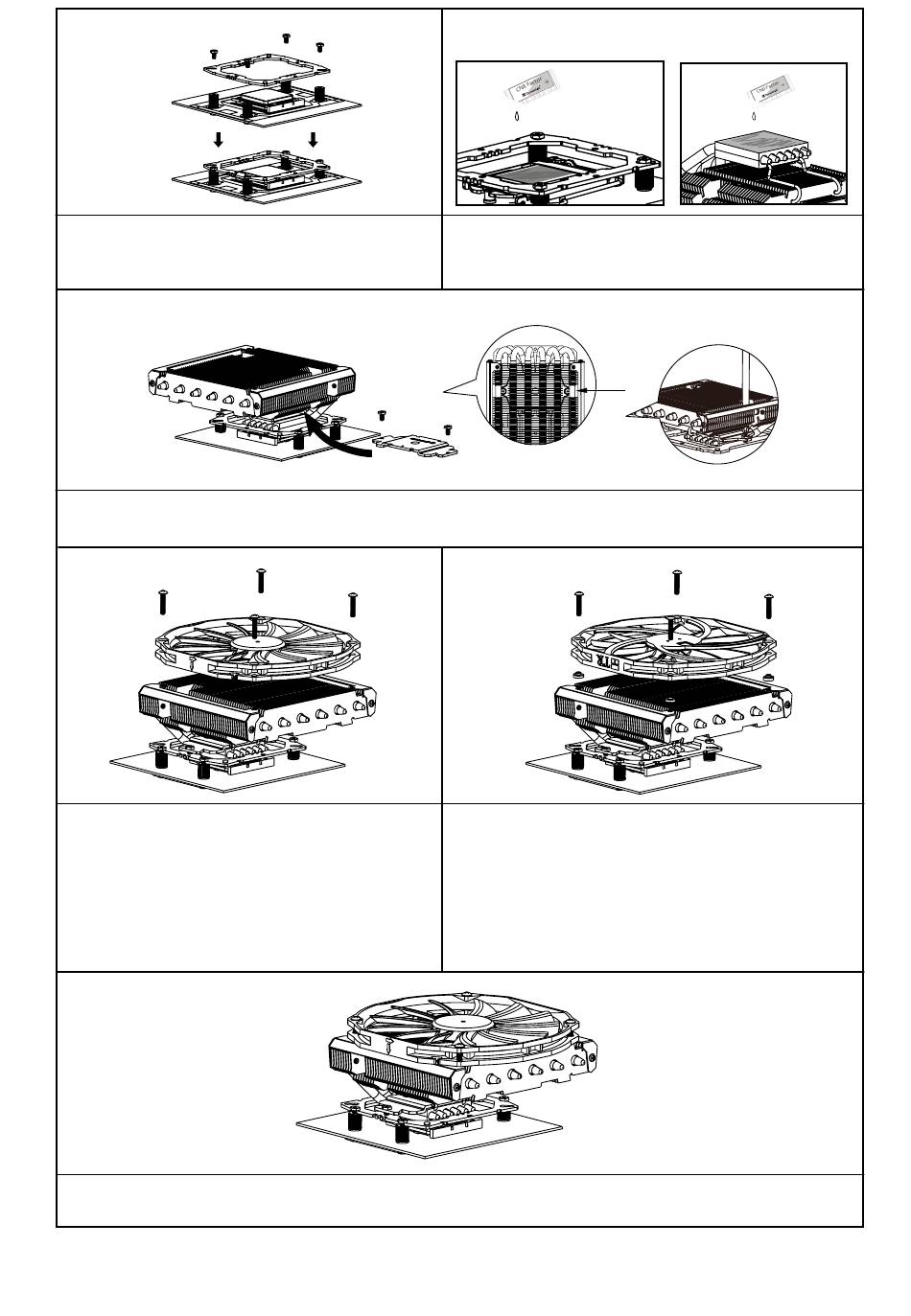

步驟四 :
步驟四 : 將多孔扣具置於手轉螺絲上，再將
M3L6 螺絲轉上多孔扣具的對應孔位。
步驟六 :
步驟六 : 將散熱器主體置放於中央處理器上，讓銅底完全覆蓋中央處理器，再將壓板放置散熱器鋁蓋
上，最後將 M3L6 螺絲鎖上壓板兩端。
步驟七 :
步驟七 A : 風扇安裝 (TY-14013BW 風扇正裝 )
將風扇放置於散熱器上方，並使用四根 M3L17
螺絲將風扇固定。
步驟八 :
步驟八 : 最後將風扇接頭插入主板上的 CPU FAN 插槽，安裝完成。
The Ultimate Cooling Solutions!
步驟五 :
步驟五 : 塗抹導熱膏於散熱器銅底表面以及中央處
理器銅蓋上。
步驟七 B : 風扇安裝 （倒裝以吸風）
當散熱器上方有電源供應器的風扇緊貼時，可選擇
將風扇反向安裝，將熱風透過電源器風扇抽出機箱
外。因 TY-14013BW 風扇獨特的大吸風面設計，在
反置時扇葉會干涉散熱器鰭片，此時需使用零件包
內所附的 Intel washer 置放在風扇與鰭片之間以墊
高風扇，再行鎖固風扇。
