Inhaltszusammenfassung für Thermalright HR-02

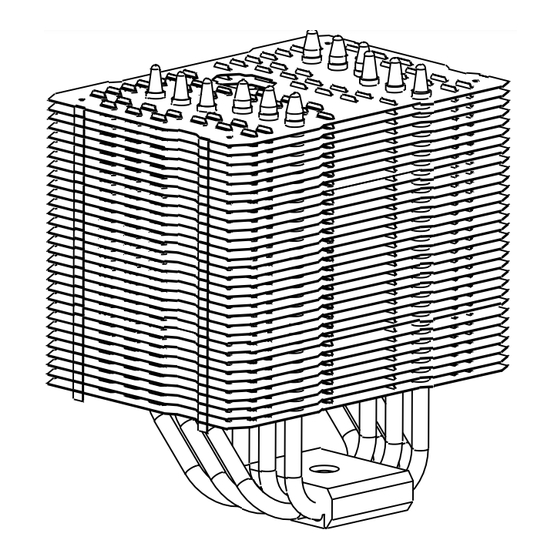

- Seite 1 Thermalright HR-02...
- Seite 3 Montagematerial HR-02 × 4 × 4 × 4 × 1 × 1 × 1 × 1 × 1 × 2 × 2 × 1 × 1 × 4...
-
Seite 4: Explosionszeichnung
Thermalright HR-02 Intel 1150/1151/1155/1156/1366 Explosionszeichnung Kühlkörper 14cm Lüfterklammer TY-147A (Optional) gekröpfter Vielzahnschlüssel Anpressdruckjustierungsplatte Rändelmutter Adapterschraube Montagerahmen Leitschutzfolie Multi Plattform Backplate... - Seite 5 Backplate x1 Anpressdruckjustierungs- AMD Backplate ×1 Adapterschraube ×4 platte×1 LGA2011 Type C gekröpfter Vielzahnschlüssel x1 Rändelmutter ×4 Adapterschraube ×4 Anti-Vibrationspad x 4 Leitschutzfolie x1 CF III ×1 14cm Lüfterklammer x 2 12cm Lüfterklammer x 2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 6 Installationsanleitung: Schritt 1: Schritt 2: Achten Sie darauf die Montageschrauben entsprechend Nachdem Sie den HR-02 Kühler aus der Verpackung für ihren Intel Socket genommen haben, bringen Sie die vier (775/1366/1156/1155/2011/1150/2011-3/1151) selbstklebenden Anti-Vibrationspads an den Ecken passend einzustellen. Platzieren Sie die des Kühlkörpers an und führen Sie die...
- Seite 7 Nutzen Sie hierbei den beiliegenden extralangen Schraubendreher. Schritt 9: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. Bitte prüfen Sie die ordnungsgemäße Funktion vor Inbetriebnahme Ihres PC. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 Thermalright HR-02 Intel LGA 2011/2011-3 Explosionszeichnung Kühlkörper 14cm Lüfterklammer TY-147A (Optional) Anpressdruckjustierungsplatte gekröpfter Vielzahnschlüssel Rändelmutter Montagerahmen Adapterschraube Mylar...
- Seite 9 Installationsanleitung: Schritt 1: Nachdem sie den HR-02 Kühler aus der Verpackung genommen haben, bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an und führen Sie die Lüfterklammern (12 cm oder 14 cm) in die entsprechende Öffnung seitlich am Kühlkörper ein.
- Seite 10 Schritt 5: Führen Sie die Befestigungsplatte zwischen Kühlergrundplatte und Kühlinnen durch den Kühlkörper. Schritt 6: Schritt 7: Platzieren Sie den Kühlkörper auf die CPU und ziehen Platzieren Sie den TY-147A (optional) auf den die Sechskantschrauben an beiden Enden der Kühlkörper und befestigen Sie diesen mit den Befestigungsplatte an.
- Seite 11 Thermalright HR-02 Thermalright HR-02 AM2/AM2+/AM3/AM3+/FM1/FM2 AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+ Explosionszeichnung Kühlkörper 14cm Lüfterklammer TY-147A (Optional) gekröpfter Vielzahnschlüssel Anpressdruckjustierungsplatte Rändelmutter Montagerahmen Adapterschrauben AMD Backplate The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 12 Installationsanleitung: Schritt 1: Nachdem Sie den HR-02 aus der Verpackung genommen haben, bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an und führen Sie die Lüfterklammnern ( 12 cm oder 14 cm) in die entsprechende Öffnung seitlich am Kühlkörper ein.
- Seite 13 Schraubendreher für die Schraube unterhalb des Kühlkörpers. Schritt 8: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. Bitte prüfen Sie die ordnungsgemäße Funktion vor Inbetriebnahme Ihres PC. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 14: Technische Spezifikationen
Thermalright HR-02 Technische Spezifikationen Kühlköper Spezifikationen: Maße: Länge 140mm x Breite 102mm x Höhe 162mm Gewicht: 850g Heatpipe: 6mm heatpipe*6 units Kupfergrundplatte: C1100 reines Kupfer, vernickelt... - Seite 15 Thermalright HR-02 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 16 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-2915-5005 FAX: +886-2-2915-5123 EMAIL: sales@thermalright.com...
