Inhaltszusammenfassung für Thermalright Intel 775

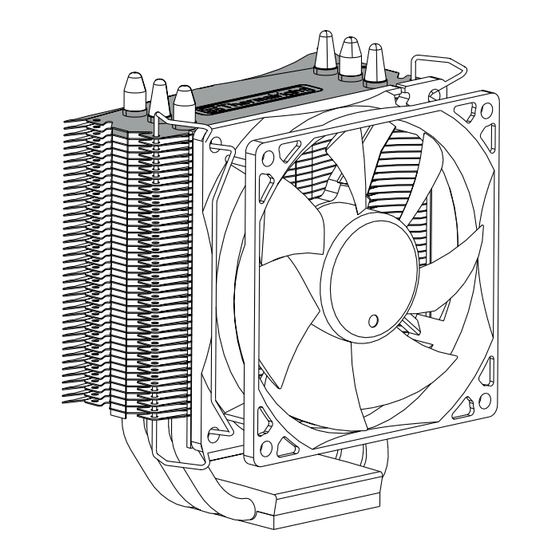

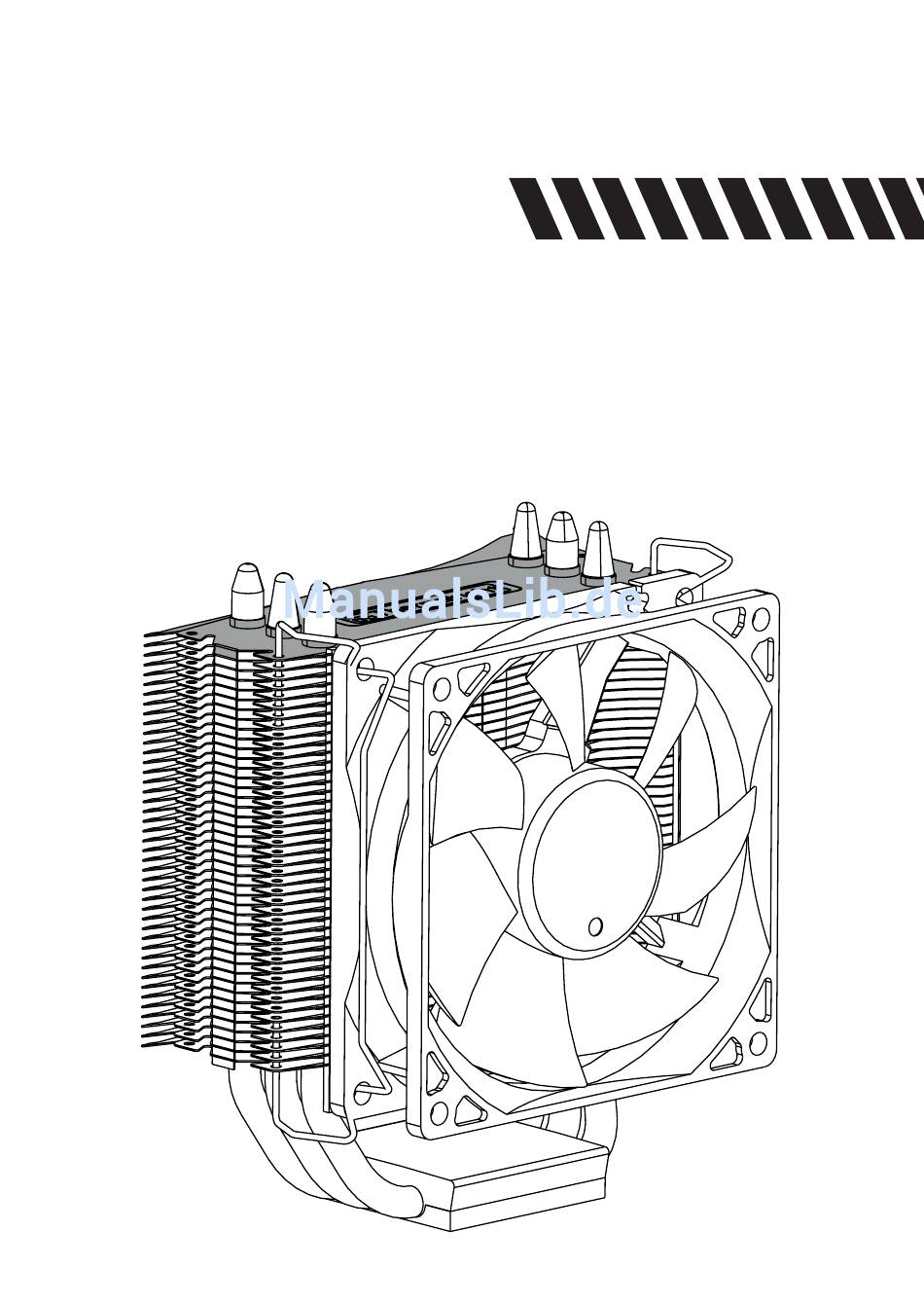

- Seite 1 Thermalright True Spirit 90M Rev.A...
- Seite 3 Montagematerial True Spirit 90M Rev.A × 2 × 4 × 4 × 7 × 4 × 5 Chill Factor Chill Factor × 1 × 1 × 1 × 2...
-
Seite 4: Explosionszeichnung
Intel 775/1150/1155/1156/1366 True Spirit 90M Rev.A Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Anti Vibrationsstreifen Lüfterklammer Kühlkörper 92 mm Lüfter Befestigungsplatte M3 L6 Schraube Montagerahmen Rändelschraube Intel Unterlegscheibe (klein) - Seite 5 Kühlkörper ×1 Montagerahmen ×1 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe AMD Unterlegscheibe Wärmeleitpaste ×1 (klein) ×4 (groß) ×4 92 mm Lüfter ×1 Lüfterklammer ×2 Anti Vibrationsstreifen ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 6 Installationsanleitung: Schritt 1: Legen Sie die vier Unterlegscheiben (für Intel) über jede einzelne der vier M3L10 Schrauben. Führen Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und ziehen diese in kreuzweiser Reihenfolge (siehe Abbildung) vorsichtig an.
- Seite 7 Befestigungslöchern im Lüfterrahmen des Lüfters einrasten zu lassen. Schritt 7: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 True Spirit 90M Rev.A AM2/AM2+/AM3/AM3+/FM1+FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Anti Vibrationsstreifen Lüfterklammer Kühlkörper 92 mm Lüfter M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe M3 L10 Schraube (groß)
- Seite 9 Kühlkörper ×1 Montagerahmen ×1 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheib AMD Unterlegscheibe Wärmeleitpaste ×1 (klein) ×4 (groß) ×4 92 mm Lüfter ×1 Lüfterklammer ×2 Anti Vibrationsstreifen ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 Installationsanleitung: Schritt 1: Legen Sie die vier Unterlegscheiben (für AMD) über jede einzelne der vier M3L10 Schrauben. Führen Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und ziehen diese in kreuzweiser Reihenfolge (siehe Abbildung) vorsichtig an.
- Seite 11 Befestigungslöchern im Lüfterrahmen des Lüfters einrasten zu lassen. Schritt 7: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 12: Technische Spezifikationen
True Spirit 90M Rev.A Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 102 x Breite 55 x Höhe 125 Gewicht: 285 g Heatpipe: 6 mm Heatpipe *3 Stück Kupfergrundplatte: C1100 Reines Kupfer vernickelt Lüfter Spezifikationen: Maße (in mm): L92 x H92 x B25 Gewicht: 102 g Drehzahl: 600~1300 U/min (PWM gesteuert) Geräuschentwicklung: 27 dBa max. - Seite 13 True Spirit 90M Rev.A The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 True Spirit 90M Rev.A Thermalright True Spirit Serie True Spirit 140 Rev.A True Spirit 120 Rev.A True Spirit 90 Re.A...
- Seite 16 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-8663-6630 FAX: +886-2-8663-6645 EMAIL: sales@thermalright.com...
