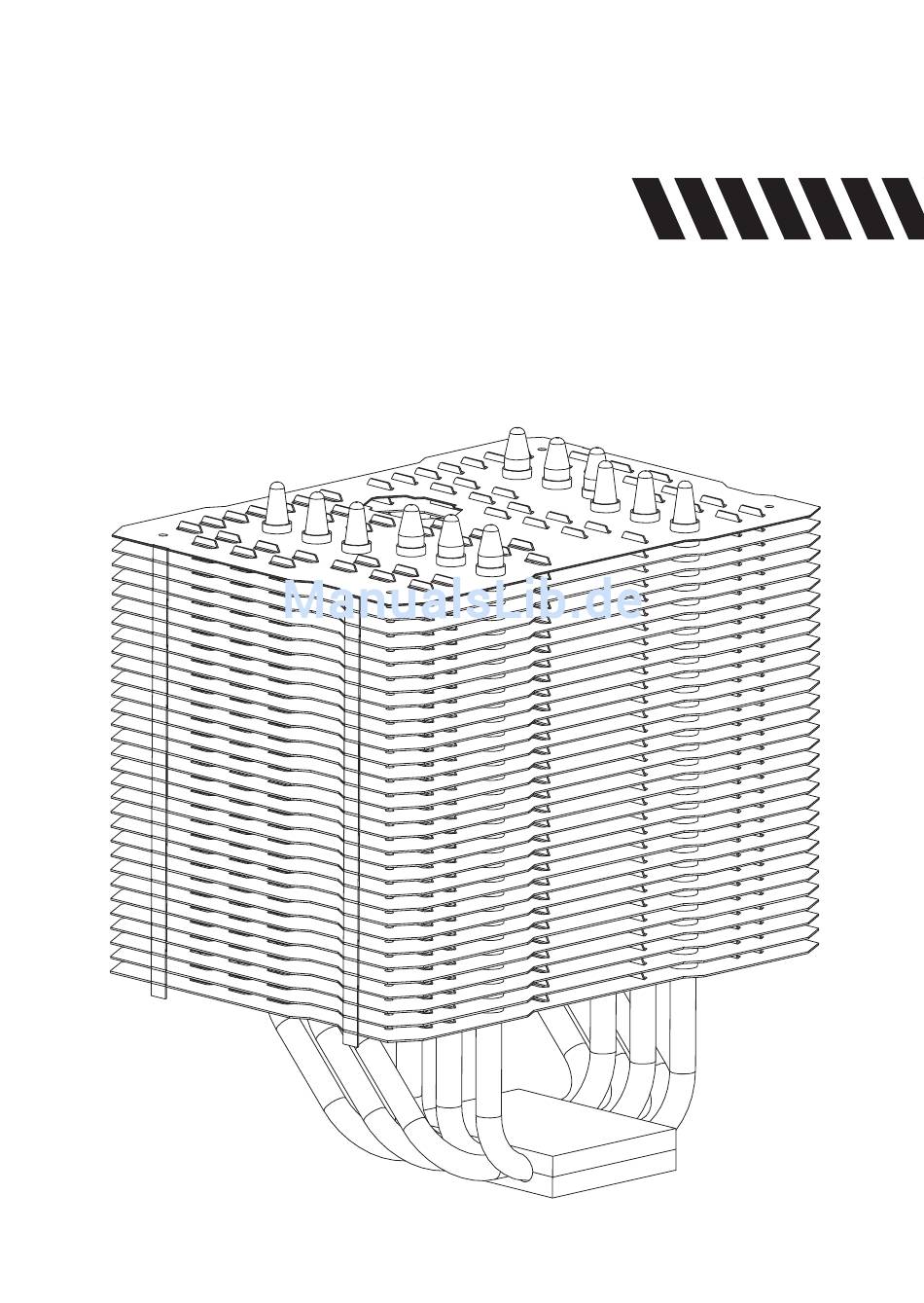

- Seite 1 Thermalright Macho Zero...
-
Seite 3: Produktinformation
Verwendbarkeit. Dementsprechend kann der Macho Zero auf unterschiedlichste Arten verwendet werden: Passiv-Betrieb: - Für die passive Kühlung Ihrer CPU kann der Macho Zero ohne weiteres Zubehör verwendet werden. Bitte stellen Sie sicher, dass Ihr Systemaufbau eine geeignete Belüftung und eine hinreichende Kühlleistung gewährleistet. - Seite 4 Montagematerial Macho Zero × 4 × 1 × 4 × 4 × 7 × 4 × 4 × 5 × 1 × 1 × 2 × 1 × 1 × 1 × 2...
-
Seite 5: Explosionszeichnung
Macho Zero Intel 775/1150/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Kühlkörper Befestigungsplatte M3L6 Schraube Montagerahmen Rändelschraube Mainboard Intel Unterlegscheibe (klein) Leitschutzfolie Multi Plattform Backplate M3L10 Schraube... - Seite 6 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (small) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (big) ×4 Lüfterklammer ×2 Chill Factor III ×1 Schraubendreher ×1 weiße Baumwoll- Leitschutzfolie ×1 handschuhe ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 7 Installationsanleitung: Bitte benutzen Sie während der Installation die mitgelieferten Handschuhe, um Fingerabdrücke auf dem Kühlkörper zu vermeiden. Schritt 1: 1150 1366 1155 1156 Achten Sie auf die für die entsprechenden Intel Sockel (775/1150/1155/1156/1366) vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
- Seite 8 Schritt 8: Führen Sie den Drücken Sie den Fan Duct zusammen, so dass mitgelieferten Schrauben- dieser zwischen den Macho Zero Kühlkörper und den dreher durch das Loch in hinteren 12 bzw. 14 cm (rausblasenden) der Mitte des Kühlkörpers, Gehäuselüfter Ihres Systems passt.
- Seite 9 Macho Zero Intel 2011 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Kühlkörper M3L6 Schraube Befestigungsplatte Montagerahmen LGA2011 Type B Adapterschraube Mainboard...
- Seite 10 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (big) ×4 Lüfterklammer ×2 Chill Factor III ×1 Schraubendreher ×1 weiße Baumwoll- Leitschutzfolie ×1 handschuhe ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 11 Installationsanleitung: Bitte benutzen Sie während der Installation die mitgelieferten Handschuhe, um Fingerabdrücke auf dem Kühlkörper zu vermeiden. Schritt 1: Legen Sie das Mainboard (mit installierter CPU) auf einen Tisch oder eine andere geeignete Oberfläche. Schrauben Sie die vier mitgelieferten LGA2011 Typ B Adapterschrauben in kreuzförmiger Reihenfolge in die Gewinde des Intel ILM Montagerahmens, der sich um den Prozessorsockel befindet.
- Seite 12 Schritt 6: Führen Sie den Drücken Sie den Fan Duct zusammen, so dass mitgelieferten Schrauben- dieser zwischen den Macho Zero Kühlkörper und den dreher durch das Loch in hinteren 12 bzw. 14 cm (rausblasenden) der Mitte des Kühlkörpers, Gehäuselüfter Ihres Systems passt.
- Seite 13 Macho Zero AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Kühlkörper Befestigungsplatte M3L6 Schraube Montagerahmen Rändelschraube Mainboard AMD Unterlegscheibe (big) Leitschutzfolie Multi Plattform Backplate M3L10 Schraube...
- Seite 14 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Lüfterklammer ×2 Chill Factor III ×1 Schraubendreher ×1 weiße Baumwoll- Leitschutzfolie ×1 handschuhe ×2 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 15 Installationsanleitung: Bitte benutzen Sie während der Installation die mitgelieferten Handschuhe, um Fingerabdrücke auf dem Kühlkörper zu vermeiden. Schritt 1: Achten Sie auf die für die entsprechenden AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch.
- Seite 16 Schritt 8: Führen Sie den Drücken Sie den Fan Duct zusammen, so dass mitgelieferten Schrauben- dieser zwischen den Macho Zero Kühlkörper und dreher durch das Loch in den hinteren 12 bzw. 14 cm (rausblasenden) der Mitte des Kühlkörpers, Gehäuselüfter Ihres Systems passt.
- Seite 17 Macho Zero Lüfter Installation (optional) Lüfterklammer Anti-Vibrationspad...
- Seite 18 Macho Zero Schritt 1: Platzieren Sie die Anti-Vibrationspads auf die vier Ecken der Lüfterauflagefläche des Kühlers. Schritt 2: Stecken Sie die Enden der Lüfterklammern in die jeweiligen Öffnungen an den Seiten des Kühlkörpers. Schritt 3: Hängen Sie die spitzen Ecken der Klammern in die unteren Bohrungen des Lüfterrahmens ein.
- Seite 19 Macho Zero Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 140 x Breite 102 x Höhe 162 Gewicht: 710 g Heatpipe: 6 mm Heatpipe * 6 Stück Kupfergrundplatte: C1100 reines Kupfer, vernickelt Lüfter Spezifikationen TY-147 (optional): Maße (in mm): Länge 152 x Höhe 140 x Breite 26,5 Größe: 160 g...
