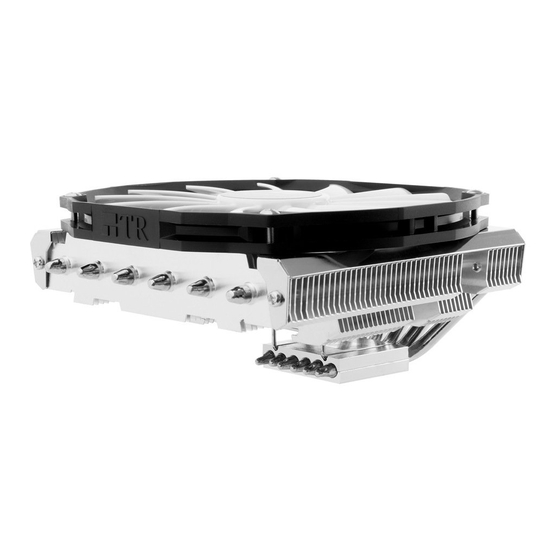

Thermalright AXP-200 Muscle Installationsanleitung

Vorschau ausblenden Andere Handbücher für AXP-200 Muscle:

Werbung

Quicklinks

Diese Anleitung herunterladen
Thermalright
AXP-200 Muscle

Werbung

loading

Verwandte Anleitungen für Thermalright AXP-200 Muscle

Inhaltszusammenfassung für Thermalright AXP-200 Muscle

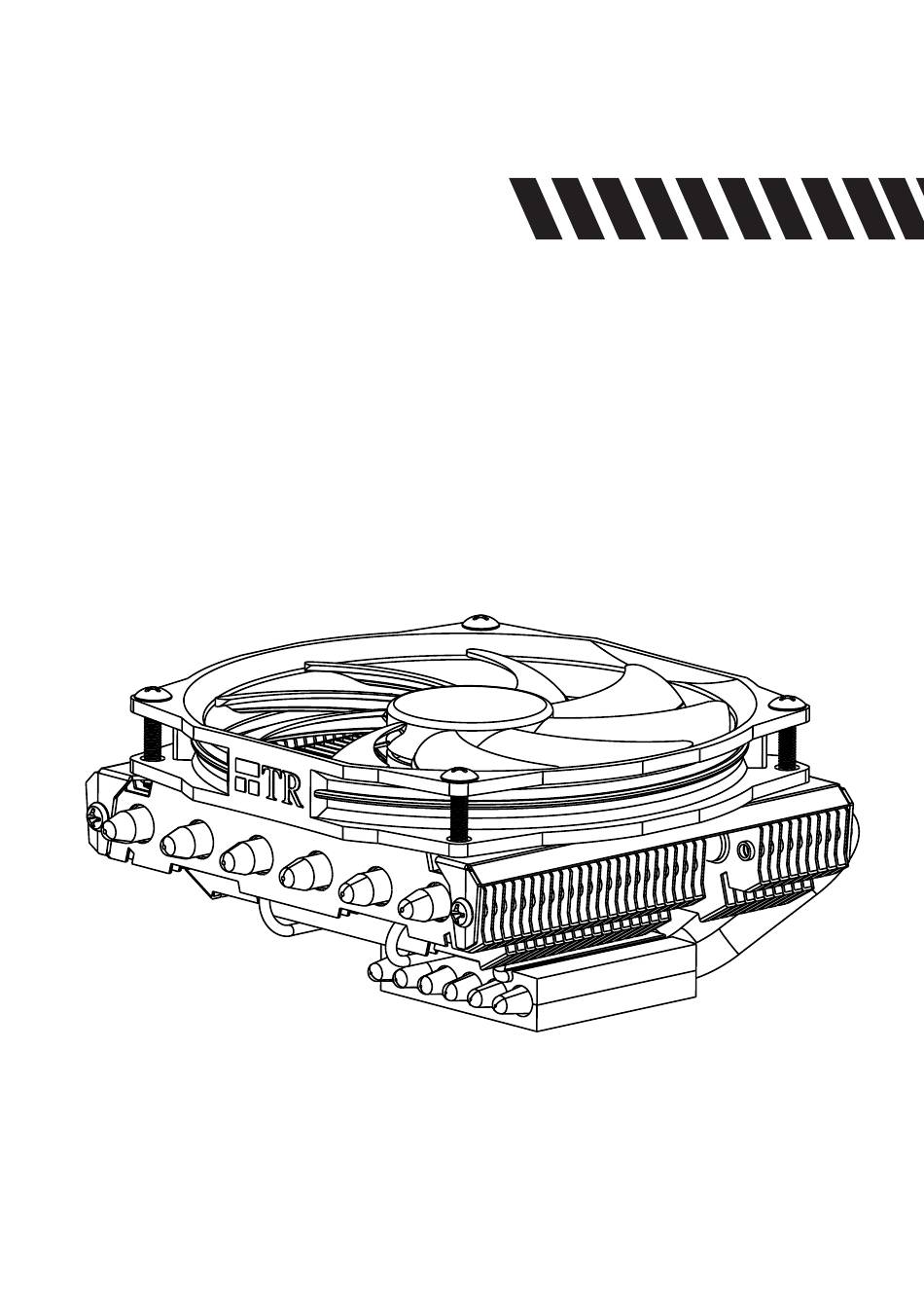

  • Seite 1 Thermalright AXP-200 Muscle...
  • Seite 3 Montagematerial AXP-200 Muscle × 4 × 1 × 7 × 4 × 5 × 5 × 5 Chill Factor Chill Factor × 1 × 1 × 1...

  • Seite 4: Explosionszeichnung

    Intel 775/1150/1155/1156/1366 AXP-200 Muscle Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-14013 BW Lüfter Kühlkörper Befestigungsplatte M3 L6 Schraube Montagerahmen Rändelschraube Intel Unterlegscheibe (klein)
  • Seite 5 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe AMD Unterlegscheibe Wärmeleitpaste ×1 (klein) ×4 (groß) ×4 TY-1 0 BW Lüfter ×1 M3 L17 Schraube ×5 M3 L28 Schraube ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 6 Installationsanleitung: Schritt 1: Legen Sie die vier Unterlegscheiben (für Intel) über jede einzelne der vier M3L10 Schrauben. Führen Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.
  • Seite 7 Platzieren Sie den mitgelieferten TY-14013 BW Lüfter auf den Kühlkörper und verschrauben ihn mit den vier M3L17 Schrauben. Schritt 6: Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard. Die Installation ist nun abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 8 AXP-200 Muscle AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. M3 L17 Schraube TY-14013BW Lüfter Kühlkörper M3 L6 Schraube Montagerahmen Befestigungsplatte Rändelschraube AMD Unterlegscheibe (groß) M3 L10 Schraube...
  • Seite 9 Befestigungsplatte ×1 Rändelschraube ×4 M3 L10 Schraube ×5 M3 L6 Schraube ×7 Intel Unterlegscheibe AMD Unterlegscheibe Befestigungsplatte ×1 (klein) ×4 (groß) ×4 TY-1 0 BW Lüfter ×1 M3 L17 Schraube ×5 M3 L28 Schraube ×5 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 10 Installationsanleitung: Schritt 1: Legen Sie die vier Unterlegscheiben (für AMD) über jede einzelne der vier M3L10 Schrauben. Führen Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.
  • Seite 11 Platzieren Sie den mitgelieferten TY-14013 BW Lüfter auf den Kühlkörper und verschrauben ihn mit den vier M3L17 Schrauben. Schritt 6: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Bitte prüfen Sie die ordnungsgemäße Funktion vor der Inbetriebnahme Ihres PC. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 12 Upgrade auf 120 x 120 x 25 mm Lüfter (oder Thermalright TY-140 Lüfter) Schritt 1: Positionieren Sie den 25 mm hohen Lüfter auf den Kühlkörper und drehen anschließend die vier mitgelieferten M3L28 Schrauben durch die Löcher im Lüfterrahmen in die dafür vorgesehenen Montagebohrungen.

  • Seite 13: Technische Spezifikationen

    AXP-200 Muscle Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 149,99 x Breite 139,53 x Höhe 59,65 Gewicht: 430 g (nur Kühlkörper) Heatpipe: 6 mm Heatpipe * 6 Stück Lüfter Spezifikationen: Maße (in mm): L150 x B140 x H13 Gewicht: 90 g Drehzahl: 700 ~ 1.300 U/min +/- 10% (PWM gesteuert)
  • Seite 14 AXP-200 Muscle...
  • Seite 15 Thermalright -- Endorsed by Critics, Chosen by Experts...
  • Seite 18 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-8663-6630 FAX: +886-2-8663-6645 EMAIL: sales@thermalright.com...
