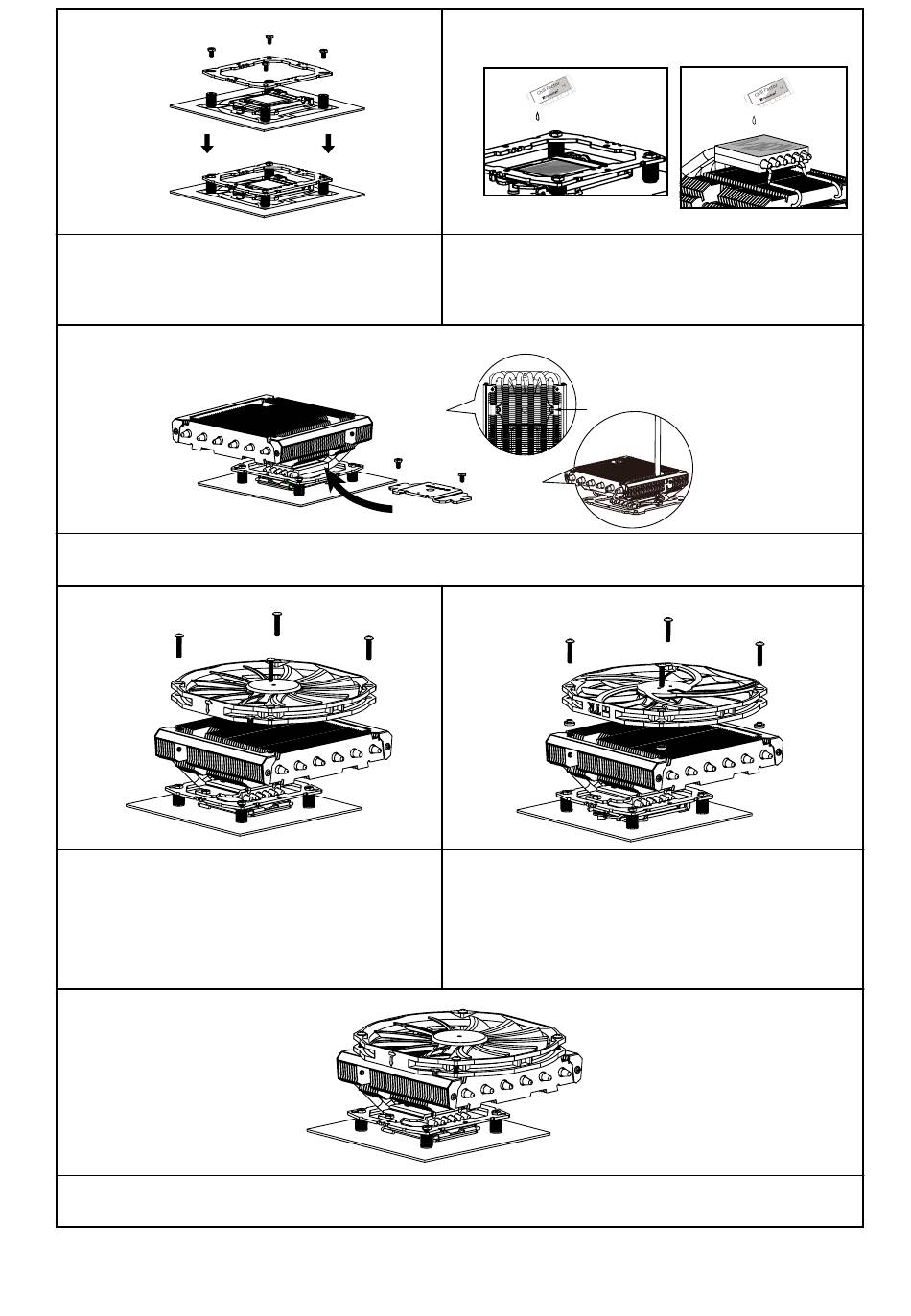

Thermalright AXP-200 Muscle Bedienungsanleitung Seite 15

AXP-200 Muscle
Schritt 4:
Setzen Sie den Montagerahmen auf die
Rändelschrauben. Verwenden Sie die vier M3L6
Schrauben, um den Montagerahmen auf den
Rändelschrauben zu befestigen.
Schritt 6:
Platzieren Sie nun den Kühlkörper auf die CPU. Führen Sie anschließend die Befestigungsplatte durch
den Kühlkörper und benutzen die beiden M3L6 Schrauben, um die Befestigungsplatte zu befestigen.
Schritt 7:
Step 5A : Fan Installation
Legen Sie den mitgelieferten TY-14013BW
Lüfter auf den Kühlkörper. Führen Sie die vier
M3L17 Schrauben durch die Montagelöcher
des Lüfters und drehen diese dann vorsichtig
fest.
Schritt 8:
Verbinden Sie den Lüfterstecker mit dem CPU PWM Lüfteranschluss auf dem Mainboard.
Die Installation ist nun abgeschlossen.
The Ultimate Cooling Solutions!
Schritt 5:
Tragen Sie eine hauchdünne Schicht
Wärmeleitpaste auf der Oberfläche der CPU und
auf der Unterseite des Kühlers auf.
Step 5B :
Alternativ kann der Lüfter umgedreht montiert werden
(Schritt 5B), sodass der Luftstrom nach oben gerichtet
ist. Hierfür legen Sie bitte die vier Unterlegscheiben
für Intel Plattformen unter den Lüfter bevor Sie ihn auf
dem Kühlkörper befestigen.
