Installationsanleitung:

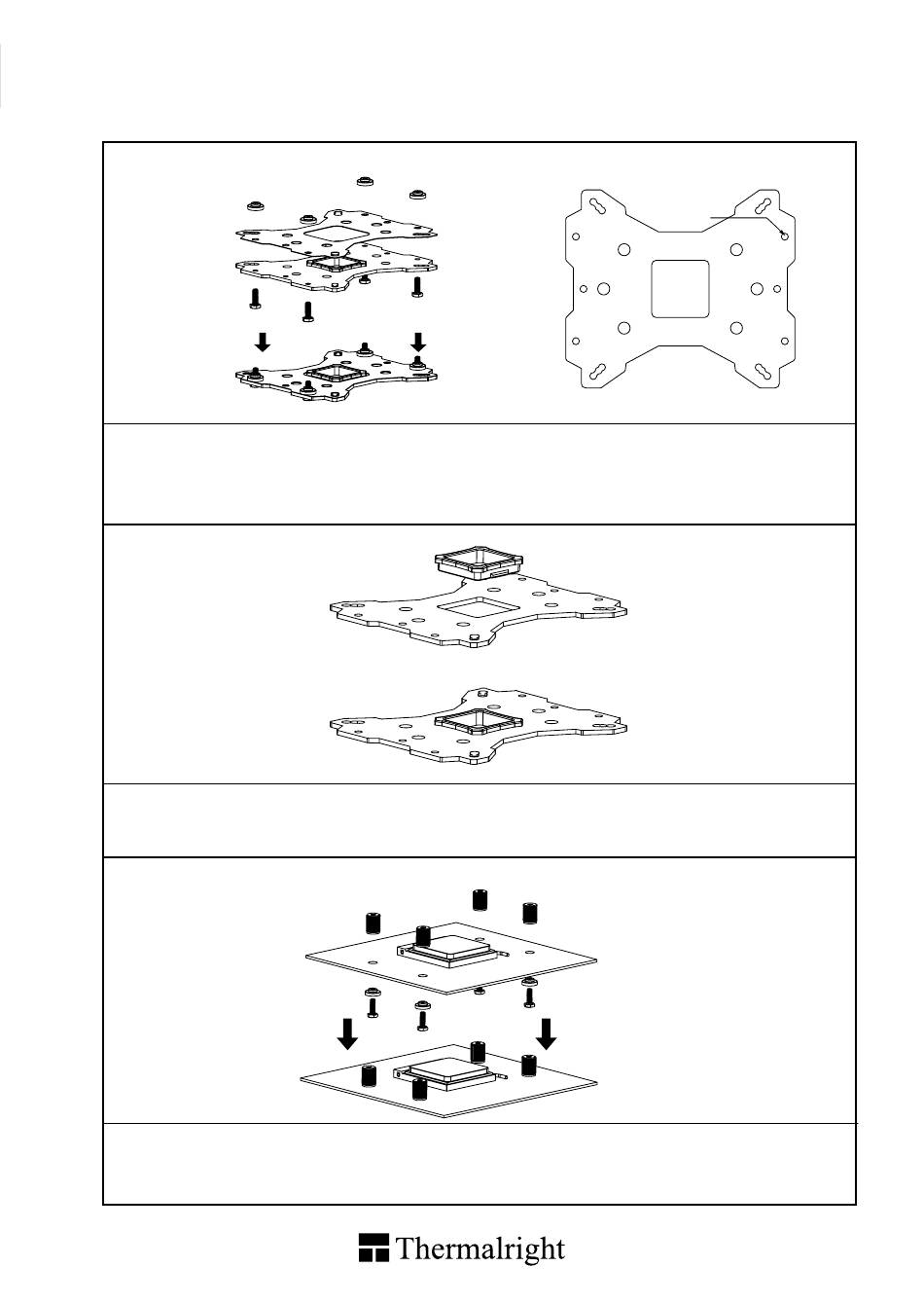

Schritt 1:

Step 1 : Backplate Installation

Choose the platform (AMD) you are in use. Make four M3L10 Screw Pillars go through the Metal Back

Plate and the Mylar film from bottom towards top. And then place the Metal Back Plate on the table. Put

the four Washers (for AMD) around the Screw Pillars.

Schritt 2:

Step 2 : Back Plate Cap

Note: When installing on an AMD platform, please first insert the Back Plate Cap into the opening on

the Metal Back plate, make sure you have the Cap facing downwards.

Schritt 3:

Legen Sie die vier Unterlegscheiben (für AMD) über jede einzelne der vier M3L10 Schrauben. Führen

Sie diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU

Sockel herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden

Gewinde und ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.

AMD
