Thermalright AXP-200 Muscle Bedienungsanleitung Seite 14

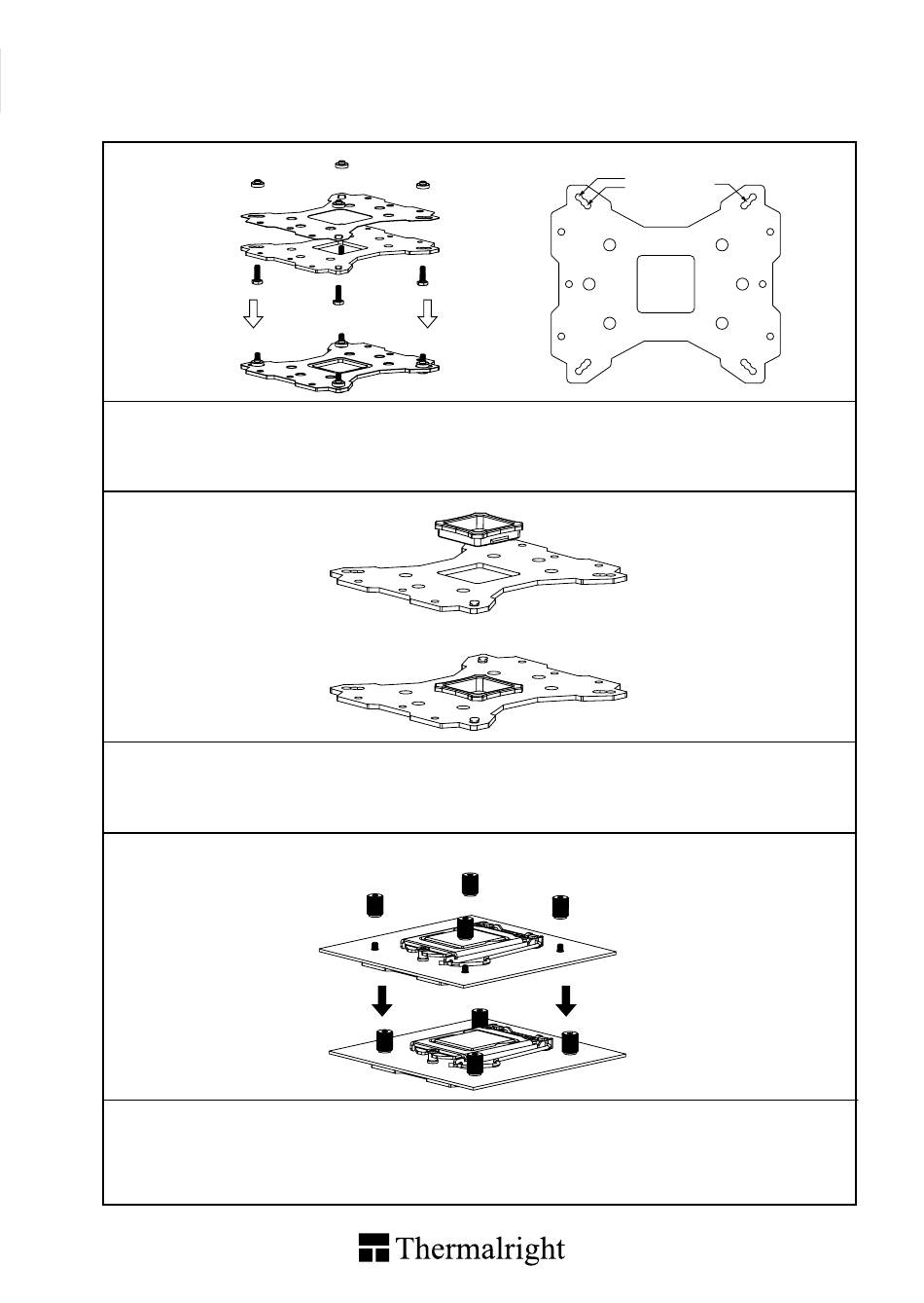

Installationsanleitung:
Schritt 1:
Achten Sie auf die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene
Bohrungen in der Multi Plattform Backplate. Führen Sie die M3L10 Schrauben jeweils
von unten durch die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate
auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
Schritt 2:
Beachten Sie:
Bei Verwendung einer Intel Socket 775 Plattform setzen Sie zuerst den Backplateeinsatz in die
quadratische Öffnung der Backplate ein. Gehen Sie sicher das der Aufsatz nach unten zeigt.
(Nur für LGA775 Plattformen)
Schritt 3:
Legen Sie die vier Unterlegscheiben (für Intel) über jede einzelne der vier M3L10 Schrauben. Führen Sie
diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel
herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und
ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.
11
4
1
3
1150
1151
1366
775 1155
1156
2
