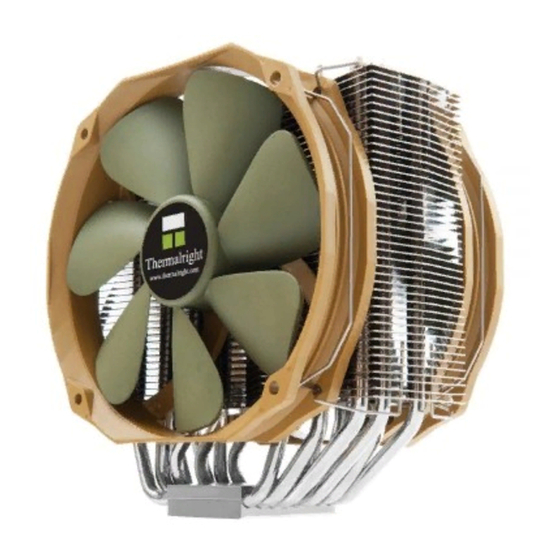

Archon IB-E X2 Intel 775/1150/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 14 cm Lüfterklammer Anti-Vibrationspad TY141 Lüfter Kühlkörper Befestigunsplatte M3 L6 Schraube Montagerahmen Rändelschraube Backplateeinsatz Intel Unterlegscheibe (für LGA775)
Seite 6
Installationsanleitung: Schritt 1: Nehmen Sie den Archon IB-E X2 Kühlkörper aus der braunen Verpackung. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken beider Seiten des Kühlkörpers an. Anschließend führen Sie die Enden der Lüfterklammern in die dafür vorgesehenen Löcher (siehe Abbildung) auf beiden Seiten.
Seite 7
Schritt 5: Schritt 6: Setzen Sie den Montagerahmen auf die Tragen Sie mit Hilfe einer alten Kreditkarte (oder etwas Rändelschrauben. Verwenden Sie die vier Vergleichbarem) eine hauchdünne Schicht M3L6 Schrauben, um den Montagerahmen der Chill Factor III Wärmeleitpaste auf die Oberfläche auf den Rändelschrauben zu befestigen.
Seite 8
Archon IB-E X2 Intel 2011 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob es für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. 14 cm Lüfterklammer Anti-Vibrationspad TY141 Lüfter Kühlkörper Befestigungsplatte Montagerahmen M3 L6 Schraube LGA2011 Type B...
Seite 10
Installationsanleitung: Schritt 1: Nehmen Sie den Archon IB-E X2 Kühlkörper aus der braunen Verpackung. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken beider Seiten des Kühlkörpers an. Anschließend führen Sie die Enden der Lüfterklammern in die dafür vorgesehenen Löcher (siehe Abbildung) auf beiden Seiten.
Seite 11
Archon IB-E X2 Schritt 4: Schritt 5: Platzieren Sie nun den Kühlkörper auf die CPU. Tragen Sie mit Hilfe einer alten Kreditkarte (oder Führen Sie anschließend die Befestigungsplatte etwas Vergleichbarem) eine hauchdünne Schicht durch den Kühlkörper und befestigen Sie diese der Chill Factor III Wärmeleitpaste auf die...
Seite 12
AM2/AM2+/AM3/AM3+/FM1/FM2 Archon IB-E X2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob es für ihren Kühler aktualisierte Montagehinweise auf der Website www.thermalright.com verfügbar sind. Anti-Vibrationspad 14 cm Lüfterklammer TY141 Lüfter Kühlkörper Befestigungsplatte M3 L6 Schraube Montagerahmen Rändelschraube AMD Unterlegscheibe (groß)
Seite 14
Installationsanleitung: Schritt 1: Nehmen Sie den Archon IB-E X2 Kühlkörper aus der braunen Verpackung. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken beider Seiten des Kühlkörpers an. Anschließend führen Sie die Enden der Lüfterklammern in die dafür vorgesehenen Löcher (siehe Abbildung) auf beiden Seiten.
Seite 15
PWM Y-Kabel und schließen Sie das Kabel nun an jeweiligen Lüfterklammern, indem Sie die Ecken den CPU PWM Lüfteranschluss des Mainboards paarweise über die vier Montagelöcher ziehen und an. Die Installation ist abgeschlossen. dort einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
Archon IB-E X2 Technische Spezifikationen Kühlkörper Spezificationen: Maße: Länge 155 mm x Breite 53.66 mm x Höhe 165.2 mm Gewicht: 750 g (Kühlkörper allein) Heatpipe: 6 mm heatpipe * 6 Stück Kupfer Grundplatte: C1100 reines Kupfer vernickelt Lüfter Spezificationen: Maße: L152 mm x H140 mm x B26.5 mm...
Seite 17
Archon IB-E X2 The Ultimate Cooling Solutions! www.thermalright.com...
