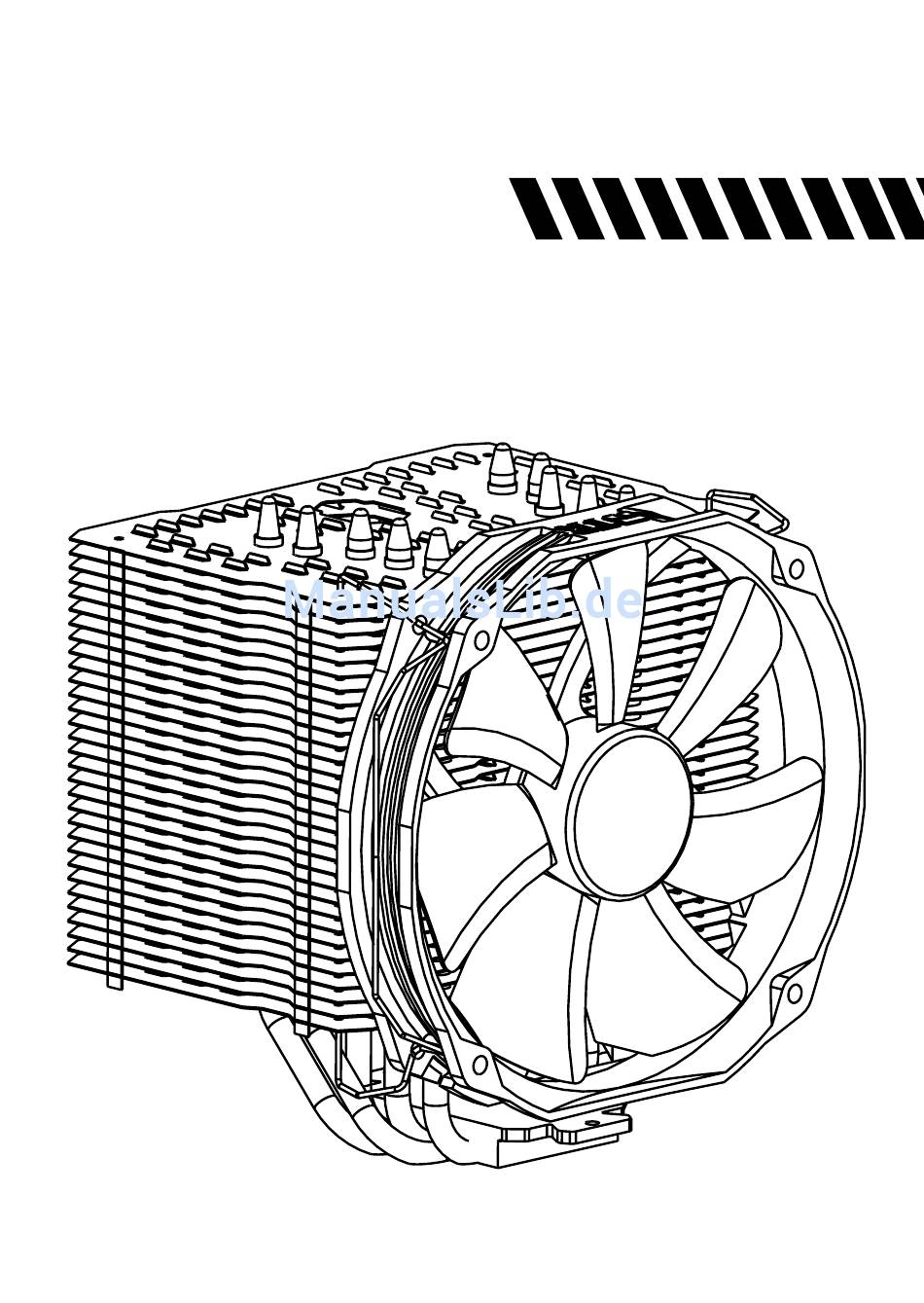

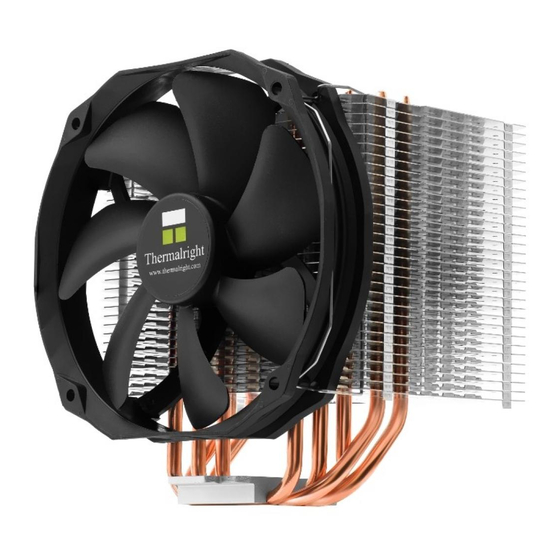

- Seite 1 Thermalright Macho Direct...
- Seite 3 Komponenten Macho Direct × 5 × 4 × 4 × 3 × 5 × 1 × 1 Chill Factor × 1 × 4 × 8...
-
Seite 4: Explosionszeichnung
Macho Direct Intel 1156/1155/1150/1151 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Kühlkörper M3 L7 Schraube TY-140 Black M3 L6 Schraube Anti-Vibrationspad Rändelschraube Montagerahmen Mainboard Backplate (Intel) - Seite 5 M3 L 7 Schraube x 3 Rändelschraube x 4 Adapterschraube x 4 M3 L 8 Schrau be x 5 M3 L6 Schraube x 5 Anti-Vibrationspad x 8 Lüfterklammer x 4 Wärmeleitpaste x 1 Schraubendreher x 1 TY-140 Black ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 6 Installationsanleitung : Schritt 1: Nachdem Sie den Macho aus der Verpackung genommen haben, bringen Sie zunächst die Lüfterklammern an, indem Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers einfädeln (siehe Zeichnung). Dies vereinfacht die spätere Lüfterinstallation. Schritt 2: 1150 1151...
- Seite 7 Verbinden Sie den TY-140 Black mit dem Black auf dem Kühlkörper und sichern Sie ihn CPU-PWM-Lüfteranschluss Ihres Mainboards. mit den vorab angebrachten Lüfterklammern, indem Sie die Enden der Klammern in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 Macho Direct Intel 2011/2011-3 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Kühlkörper Anti-Vibrationspad TY-140 Black M3 L7 Schraube M3 L6 Schraube Montagerahmen LGA2011 Type B Adapterschraube...
- Seite 9 Macho Direct Komponenten Chill Factor Macho Kühlkörper ×1 Montagerahmen ×1 Backplate ×1 LGA 2011 Type B M3 L7 Schraube ×3 Rändelschraube ×4 Adapterschraube x4 M3 L8 Schraube ×5 M3 L6 Schraube ×5 Anti-Vibrationspad x8 Lüfterklammer ×4 Wärmeleitpaste ×1 Schraubendreher ×1 TY-140 Black ×1...
- Seite 10 Installationsanleitung: Schritt 1: s fädeln Nachdem Sie den Macho aus der Verpackung genommen haben, bringen Sie bitte zunächt die Lüfterklammern an, indem Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers fädeln (siehe Zeichnung). Dies vereinfacht die spätere Lüfterinstallation. Schritt 2: Platzieren Sie das Mainboard auf eine feste Unterlage, z.B.
- Seite 11 Macho Direct Schritt 4: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf. Schritt 5: Schritt 6: Setzen Sie die vier Anti- Vibrationspad auf den Lüfter. Achten Sie darauf, dass die Löcher der Pads mit denen...
- Seite 12 Macho Direct AM2/AM2+/AM3/AM3+/FM1 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage ob, für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Kühlkörper M3L7 Schraube TY-140 Black M3L6 Schraube Anti-Vibrationpad Rändelschraube Montagerahmen Mainboard Backplate (AMD) M3L8 Schraube...
- Seite 13 Macho Direct Komponenten Chill Factor Macho Kühlkörper ×1 Montagerahmen ×1 Backplate ×1 LGA2011 Type B M3L7 Schraube ×3 Rändelschraube ×4 Adapterschraube x4 M3L8 Schraube ×5 M3 L6 Schraube ×5 Anti-Vibrationspad x8 Lüfterklammer ×4 Wärmeleitpaste ×1 Schraubendreher ×1 TY-140 Black ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 Installationsanleitung: Schritt 1: Nachdem Sie den Macho Direct aus der Verpackung genommen haben, bringen Sie zunächst die Lüfterklammern an, indem Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers einfädeln (siehe Zeichnung). Dies vereinfacht die spätere Lüfterinstallation.
- Seite 15 Verbinden Sie den TY-140 Black mit dem auf dem Kühlkörper und sichern Sie ihn mit den CPU-PWM-Lüfteranschluss Ihres Mainboards. vorab angebrachten Lüfterklammern, indem Sie die Enden der Klammern in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 16: Technische Spezifikationen
Macho Direct Technische Spezifikationen Kühlkörper Spezifikationen: Maße (mm): Länge 140 x Breite 102 x Höhe 158 Gewicht: 660 g Heatpipe: 6mm Heatpipe * 5 Stück Kupfergrundplatte: C1100 reines Kupfer vernickelt Lüfter Spezifikationen: Maße (mm): L152 x B140 x H26.5 Gewicht: 160 g Drehzahl: 300~1300 U/min (4-Pin PWM) Lautstärke: 15~21 dBA max (4-Pin PWM) - Seite 17 23.45 78.55 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 18 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-2915-5005 FAX: +886-2-2915-5123 EMAIL: sales@thermalright.com...
