Evolution RAGE3B Originalanweisungen Seite 58

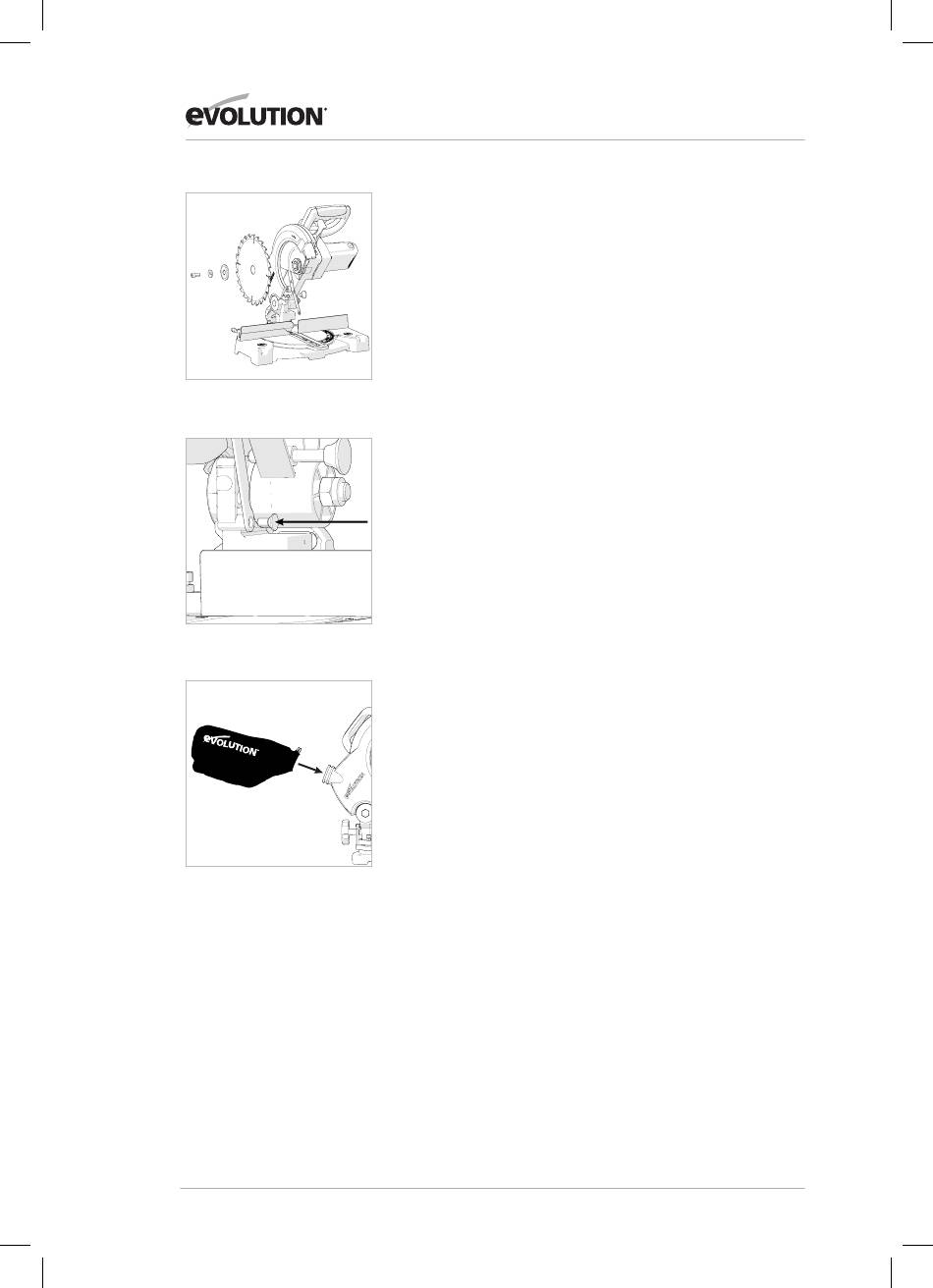

Abb. 27
Abb. 28
Abb. 29
• Die Befestigungsschraube mit dem mitgelieferten
Sechskantschlüssel lösen und Unterlegscheibe,
Sägeblattflansch und Sägeblatt von der Nabe
abnehmen. (Abb. 27)
Hinweis: Die Befestigungsschraube hat ein Linksgewinde.
Zum Lösen im Uhrzeigersinn drehen. Zum Befestigen gegen
den Uhrzeigersinn drehen.
• Das neue ø 210 mm Sägeblatt montieren.Vergewissern Sie
sich, dass der Drehrichtungspfeil auf dem Sägeblatt mit
dem Pfeil für die Drehung im Uhrzeigersinn auf der oberen
Schutzvorrichtung übereinstimmt.
Hinweis: Die Sägeblattzähne müssen vorne an der Säge immer
nach unten zeigen.
• Den Sägeblattflansch, die Unterlegscheibe und
die Befestigungsschraube wieder anbringen.
• Die Nabe arretieren und die Befestigungsschraube anziehen,
jedoch nicht zu stark, um sie nicht zu überdrehen.
• Den Betätigungsarm für die Schutzvorrichtung und die
Rückhalteklammer wieder anbringen. (Abb. 28)
• Vergewissern Sie sich vor der Inbetriebnahme, dass
der Sechskantschlüssel wieder entfernt und die
Nabenverriegelung wieder gelöst wurde.
• Vergewissern Sie sich, dass der Sägeblattschutz vollständig
funktionsfähig ist, bevor Sie die Maschine in Gebrauch nehmen.
Falls erforderlich dürfen Reduziereinlagen für die
Sägeblattbohrung nur in Übereinstimmung mit den
Anweisungen des Herstellers verwendet werden.
(8.12) VERWENDUNG DER OPTIONALEN EVOLUTION
ZUBEHÖRTEILE (nicht im Lieferumfang enthalten –
siehe Abschnitt „Zusätzliches Zubehör")
(8.13) STAUBSAMMELBEHÄLTER
Der Staubsammelbehälter kann an den Absaugstutzen auf der
Rückseite der Maschine angebracht werden. Der Staubbeutel
ist nur beim Schneiden von Holzmaterialien verwendbar.
• Schieben Sie den Staubbeutel über den Absaugstutzen und
vergewissern Sie sich dabei, dass die Federklammer am Stutzen
greift und den Staubbeutel sicher am Platz hält. (Abb. 29)
