Evolution RAGE3B Originalanweisungen Seite 112

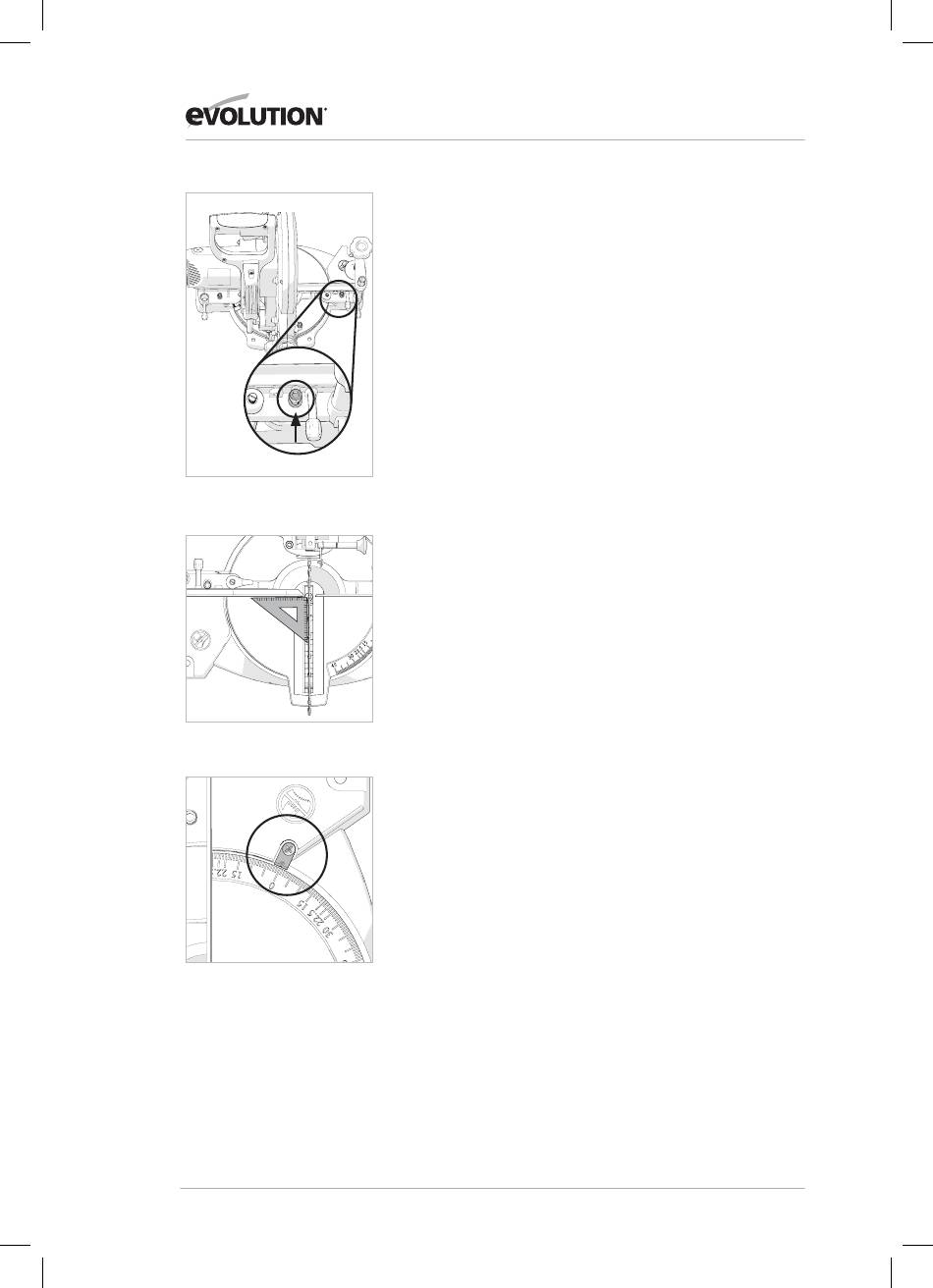

Fig. 12
Fig. 13
Fig. 14
Allineamento della battuta
La battuta di finecorsa deve essere impostata esattamente
a 90° (ad angolo retto) rispetto a una lama di taglio impostata
correttamente. La tavola rotante deve essere regolata
a un angolo obliquo di '0°' .
La battuta è fissata mediante due viti a brugola, situate su
entrambi i lati della battuta in fessure allungate. (Fig. 12)
• Accertarsi che la testina di taglio si trovi sempre nella
posizione di bloccaggio più bassa e che il perno di arresto sia
completamente scattato in posizione.
• Posizionare la squadra graduata sul tavolo, facendo in modo
che l'estremità corta poggi sul tavolo e l'altra estremità sulla
lama di taglio (non sulle punte TCT). (Fig. 13)
• Se è necessario effettuare un adattamento, svitare le quattro viti
di regolazione della battuta mediante una chiave esagonale.
• Posizionare nuovamente la battuta nelle fessure allungate
fino al raggiungimento dell'allineamento corretto.
• Serrare nuovamente a fondo le viti a brugola.
REGOLAZIONE DELL'INDICATORE
DELL'ANGOLO OBLIQUO.
AVVISO: Sul lato anteriore della piastra di base della
macchina sono stampigliate due scale angolari graduate
per taglio obliquo. Un piccolo indicatore sulla tavola
rotante indica l'angolazione selezionata.
Se necessario, l'indicatore può essere riposizionato
allentando la vite di fissaggio corrispondente mediante
un cacciavite a testa a croce n. 2. Se possibile, effettuare
un adattamento, quindi serrare nuovamente a fondo
la vite di fissaggio. (Fig. 14)
