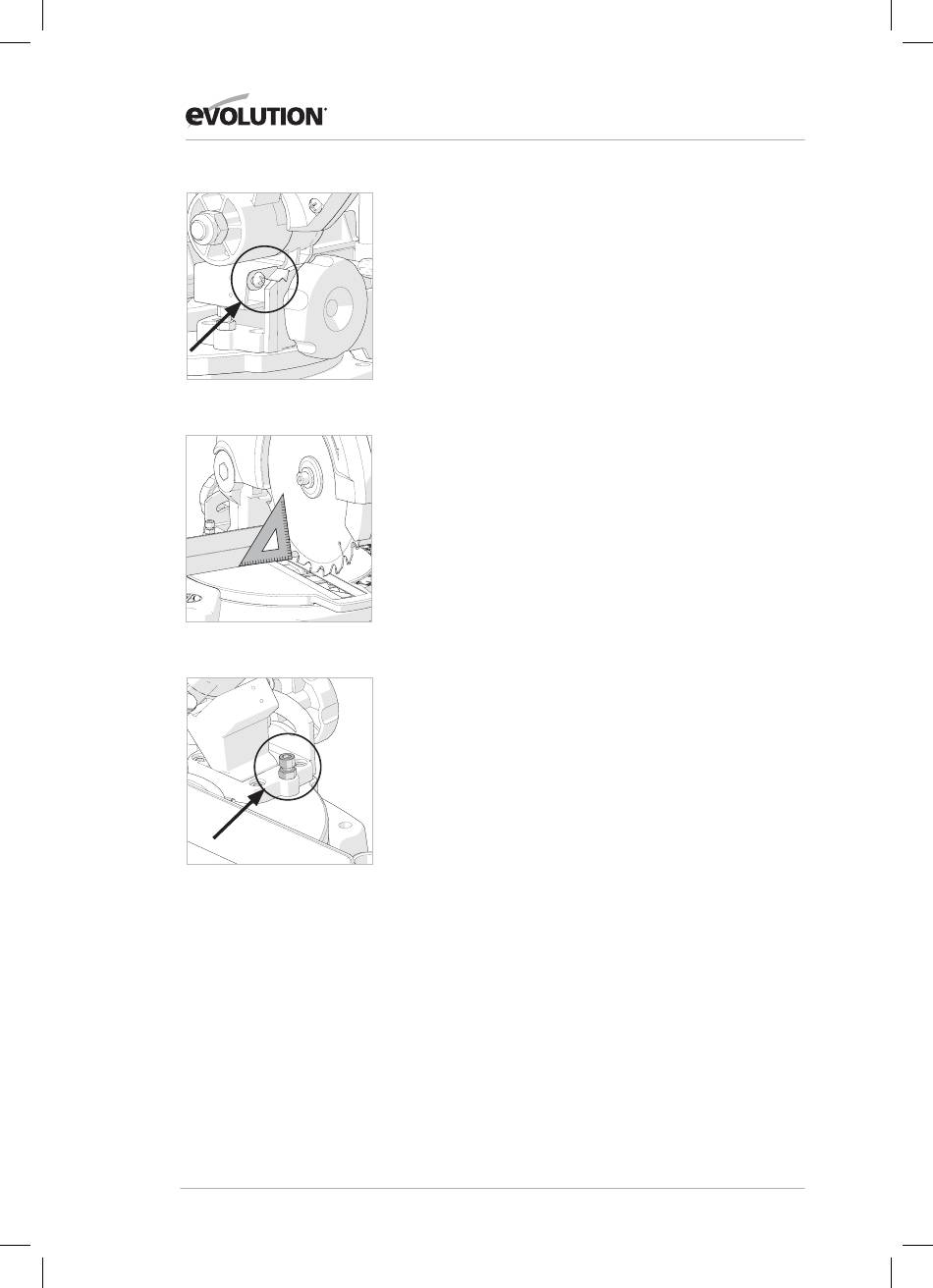

Fig. 7
Fig. 8
Fig. 9
• Prima della realizzazione di un taglio eseguire un 'giro a
vuoto' a macchina spenta per stabilire la corsa della
lama di taglio.
• Mantenere le mani in posizione finché la macchina è stata
spenta mediante l'interruttore On/Off a grilletto e la lama di
taglio si è arrestata completamente.
REGOLAZIONE DELLE ANGOLAZIONI DI PRECISIONE
Con la presente macchina è possibile eseguire vari controlli/
regolazioni. L'utente necessita di una squadra angolare
graduata da 90° 45°/45° (non in dotazione) per poter eseguire
tali controlli e regolazioni.
AVVERTENZA: I controlli/le regolazioni possono essere
eseguiti solo con la macchina scollegata dalla rete.
ANGOLO DI INCLINAZIONE (0° E 45°)
Regolazione a 0° della battuta dell'angolo di inclinazione.
• Accertarsi che la testina di taglio si trovi sempre nella
posizione di bloccaggio più bassa e che il perno di arresto
sia completamente scattato in posizione.
• Accertarsi che la testina di taglio poggi verticalmente
contro la rispettiva battuta e che l'indicatore dell'angolo di
inclinazione indichi 0° sulla scala graduata. (Fig. 7)
• Posizionare la squadra graduata sul tavolo, facendo in modo
che l'estremità corta poggi sul tavolo e l'altra estremità sulla
lama di taglio (non sulle punte TCT). (Fig. 8)
• Se la lama di taglio non si trova a un'angolazione di 90°
rispetto alla sega , è necessario adattare il tavolo.
• Allentare l'impugnatura di arresto dell'angolo di inclinazione
e ribaltare la testina di taglio verso sinistra.
• Allentare il dado di arresto della vite di regolazione
dell'angolo di inclinazione. (Fig. 9)
• Ruotare la vite verso l'interno e verso l'esterno mediante
una chiave esagonale per regolare l'angolazione della lama
di taglio.
• Riportare la testina di taglio in posizione verticale e
controllare l'angolazione mediante la squadra graduata.
• Ripetere le suddette fasi fino al raggiungimento
dell'angolazione corretta.
• Serrare nuovamente a fondo il dado di arresto della vite di
regolazione dell'angolo di inclinazione.
