21.14
3 4
1)

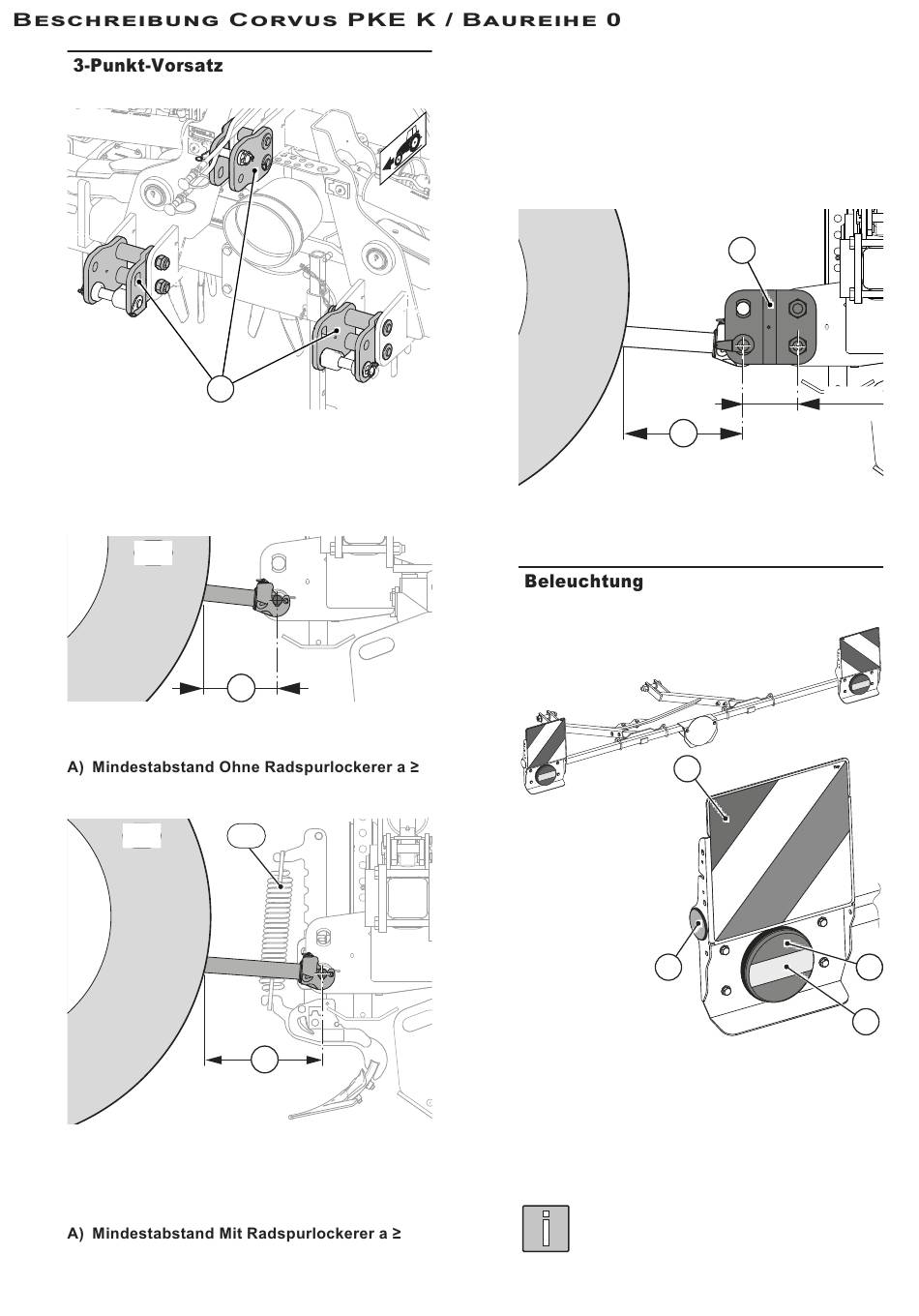

3-Punkt Vorsatz
Bei Schleppern mit kurzen Unterlenkern oder
der Verwendung von Radspurlockerern kann der
Abstand (A) der Maschine zum Schlepper zu
gering werden.
SR
3 5
(SR)
Schlepperrad
150 mm
SR
3 6
(SR)
Schlepperrad
(RSL) Radspurlockerer (Beispiel mit Gänsefuß-
schar)
300 mm
- 32 -
1
A
RSL
A
Technische Änderungen vorbehalten
Ist der Abstand zu klein, kann er durch Montage
des 3-Punkt-Vorsatzes vergrößert werden.
Weitere Info siehe Kapitel 69 „3-Punkt-Vorsatz
montieren" - Seite 100
3 7
Durch den Einsatz des 3-Punkt Vorsatzes (1) ver-
größert sich der Abstand zwischen Maschine und
Schlepper um 149 mm.
21.15
3 8
Die Beleuchtung besteht aus
1)
Warntafel
2)
LED Rückleuchte
3)
Rückstrahler
4)
Seitenstrahler
HINWEIS
Die Ausführung der Beleuchtung kann je
nach Auslieferungsland abweichen.
1
149 mm
5.87 in
A
1
4
9901.00.19DE00 - 09/2018
2
2
3
