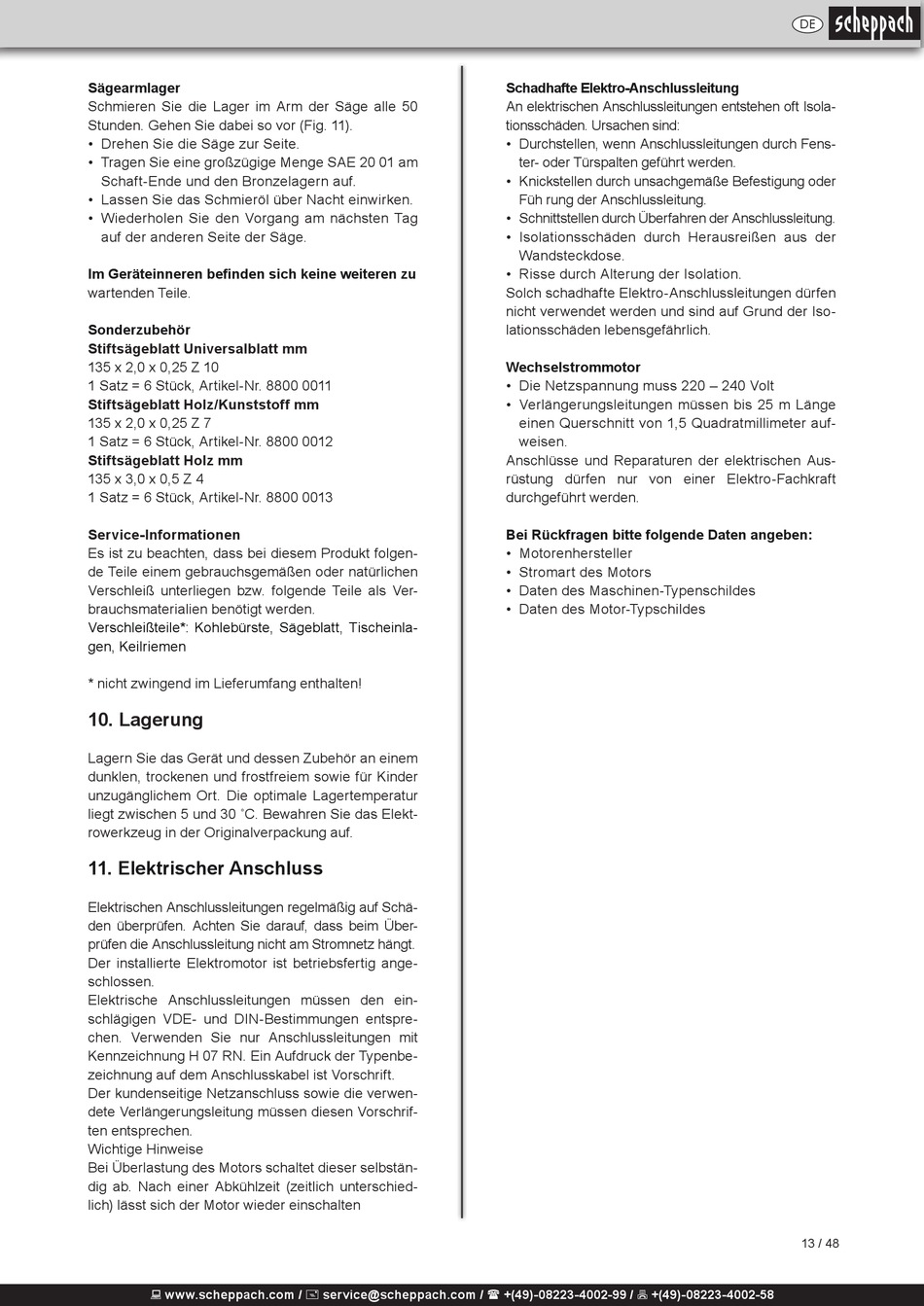

Sägearmlager
Schmieren Sie die Lager im Arm der Säge alle 50
Stunden. Gehen Sie dabei so vor (Fig. 11).
• Drehen Sie die Säge zur Seite.
• Tragen Sie eine großzügige Menge SAE 20 01 am
Schaft-Ende und den Bronzelagern auf.
• Lassen Sie das Schmieröl über Nacht einwirken.
• Wiederholen Sie den Vorgang am nächsten Tag
auf der anderen Seite der Säge.
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
Sonderzubehör
Stiftsägeblatt Universalblatt mm
135 x 2,0 x 0,25 Z 10
1 Satz = 6 Stück, Artikel-Nr. 8800 0011
Stiftsägeblatt Holz/Kunststoff mm
135 x 2,0 x 0,25 Z 7
1 Satz = 6 Stück, Artikel-Nr. 8800 0012
Stiftsägeblatt Holz mm
135 x 3,0 x 0,5 Z 4
1 Satz = 6 Stück, Artikel-Nr. 8800 0013
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürste, Sägeblatt, Tischeinla-
gen, Keilriemen
* nicht zwingend im Lieferumfang enthalten!

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elekt-
rowerkzeug in der Originalverpackung auf.
11. Elektrischer Anschluss
Elektrischen Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Der installierte Elektromotor ist betriebsfertig ange-
schlos sen.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H 07 RN. Ein Aufdruck der Typenbe-
zeichnung auf dem Anschlusskabel ist Vorschrift.
Der kundenseitige Netzanschluss sowie die verwen-
dete Ver län gerungsleitung müssen diesen Vorschrif-
ten ent spre chen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbstän-
dig ab. Nach einer Abkühlzeit (zeitlich unterschied-
lich) lässt sich der Motor wieder einschalten
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Isola-
tionsschäden. Ursachen sind:
• Durchstellen, wenn Anschlussleitungen durch Fens-
ter- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Füh rung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteck dose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind auf Grund der Iso-
la ti ons schä den lebensgefährlich.
Wechselstrommotor
• Die Netzspannung muss 220 – 240 Volt
• Verlängerungsleitungen müssen bis 25 m Länge
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dür fen nur von einer Elektro-Fachkraft
durchgeführt wer den.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes
