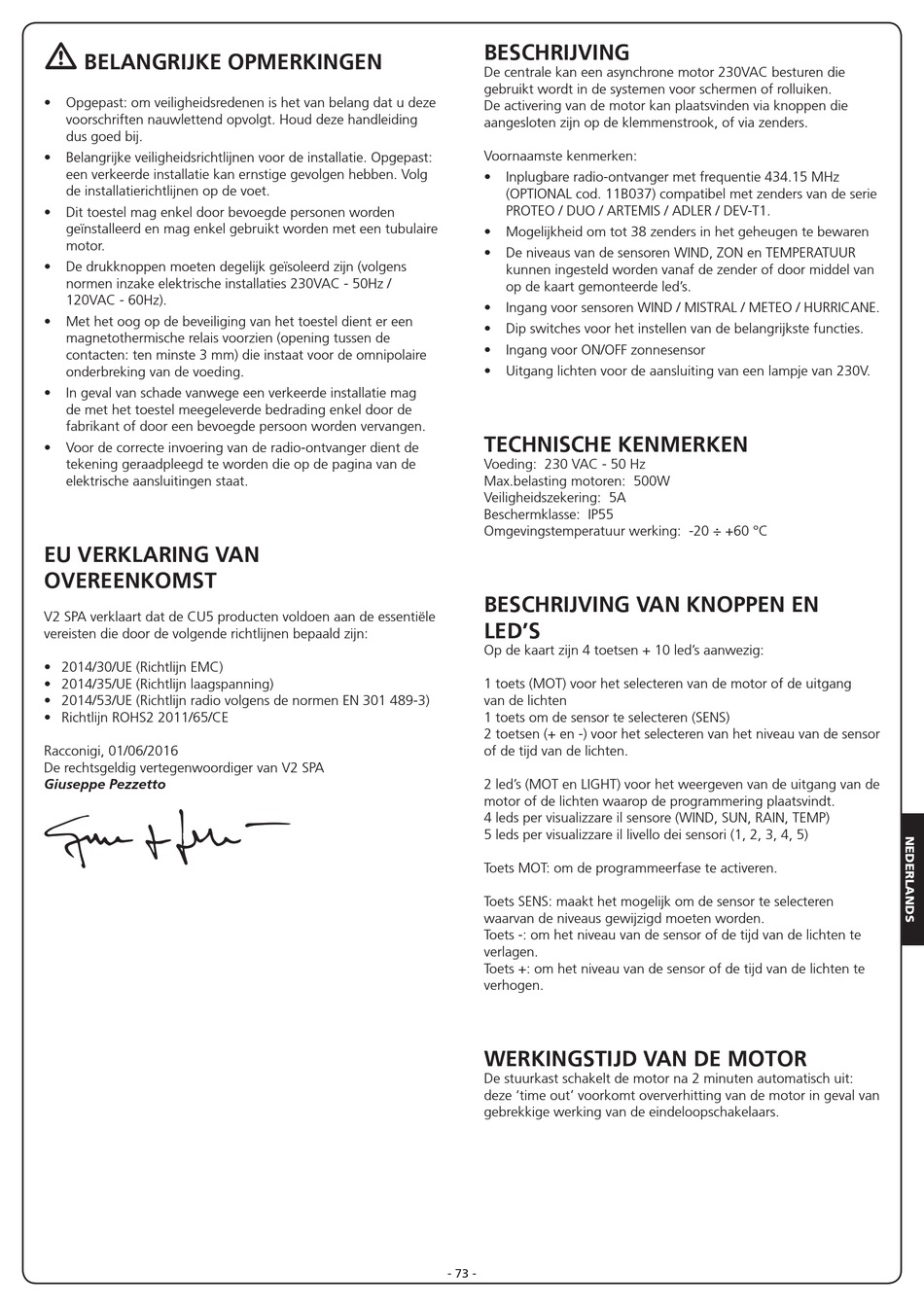

BELANGRIJKE OPMERKINGEN
• Opgepast: om veiligheidsredenen is het van belang dat u deze
voorschriften nauwlettend opvolgt. Houd deze handleiding
dus goed bij.
• Belangrijke veiligheidsrichtlijnen voor de installatie. Opgepast:
een verkeerde installatie kan ernstige gevolgen hebben. Volg
de installatierichtlijnen op de voet.
• Dit toestel mag enkel door bevoegde personen worden
geïnstalleerd en mag enkel gebruikt worden met een tubulaire
motor.
• De drukknoppen moeten degelijk geïsoleerd zijn (volgens
normen inzake elektrische installaties 230VAC - 50Hz /
120VAC - 60Hz).
• Met het oog op de beveiliging van het toestel dient er een
magnetothermische relais voorzien (opening tussen de
contacten: ten minste 3 mm) die instaat voor de omnipolaire
onderbreking van de voeding.
• In geval van schade vanwege een verkeerde installatie mag
de met het toestel meegeleverde bedrading enkel door de
fabrikant of door een bevoegde persoon worden vervangen.
• Voor de correcte invoering van de radio-ontvanger dient de
tekening geraadpleegd te worden die op de pagina van de
elektrische aansluitingen staat.
EU VERKLARING VAN
OVEREENKOMST
V2 SPA verklaart dat de CU5 producten voldoen aan de essentiële
vereisten die door de volgende richtlijnen bepaald zijn:
• 2014/30/UE (Richtlijn EMC)
• 2014/35/UE (Richtlijn laagspanning)
• 2014/53/UE (Richtlijn radio volgens de normen EN 301 489-3)
• Richtlijn ROHS2 2011/65/CE
Racconigi, 01/06/2016
De rechtsgeldig vertegenwoordiger van V2 SPA
Giuseppe Pezzetto
BESCHRIJVING
De centrale kan een asynchrone motor 230VAC besturen die
gebruikt wordt in de systemen voor schermen of rolluiken.
De activering van de motor kan plaatsvinden via knoppen die
aangesloten zijn op de klemmenstrook, of via zenders.
Voornaamste kenmerken:
• Inplugbare radio-ontvanger met frequentie 434.15 MHz
(OPTIONAL cod. 11B037) compatibel met zenders van de serie
PROTEO / DUO / ARTEMIS / ADLER / DEV-T1.
• Mogelijkheid om tot 38 zenders in het geheugen te bewaren
• De niveaus van de sensoren WIND, ZON en TEMPERATUUR
kunnen ingesteld worden vanaf de zender of door middel van
op de kaart gemonteerde led's.
• Ingang voor sensoren WIND / MISTRAL / METEO / HURRICANE.
• Dip switches voor het instellen van de belangrijkste functies.
• Ingang voor ON/OFF zonnesensor
• Uitgang lichten voor de aansluiting van een lampje van 230V.
TECHNISCHE KENMERKEN
Voeding: 230 VAC - 50 Hz
Max.belasting motoren: 500W
Veiligheidszekering: 5A
Beschermklasse: IP55
Omgevingstemperatuur werking: -20 ÷ +60 °C
BESCHRIJVING VAN KNOPPEN EN
LED'S
Op de kaart zijn 4 toetsen + 10 led's aanwezig:
1 toets (MOT) voor het selecteren van de motor of de uitgang
van de lichten
1 toets om de sensor te selecteren (SENS)
2 toetsen (+ en -) voor het selecteren van het niveau van de sensor
of de tijd van de lichten.
2 led's (MOT en LIGHT) voor het weergeven van de uitgang van de
motor of de lichten waarop de programmering plaatsvindt.
4 leds per visualizzare il sensore (WIND, SUN, RAIN, TEMP)
5 leds per visualizzare il livello dei sensori (1, 2, 3, 4, 5)
Toets MOT: om de programmeerfase te activeren.
Toets SENS: maakt het mogelijk om de sensor te selecteren
waarvan de niveaus gewijzigd moeten worden.
Toets -: om het niveau van de sensor of de tijd van de lichten te
verlagen.
Toets +: om het niveau van de sensor of de tijd van de lichten te
verhogen.
WERKINGSTIJD VAN DE MOTOR
De stuurkast schakelt de motor na 2 minuten automatisch uit:
deze 'time out' voorkomt oververhitting van de motor in geval van
gebrekkige werking van de eindeloopschakelaars.
