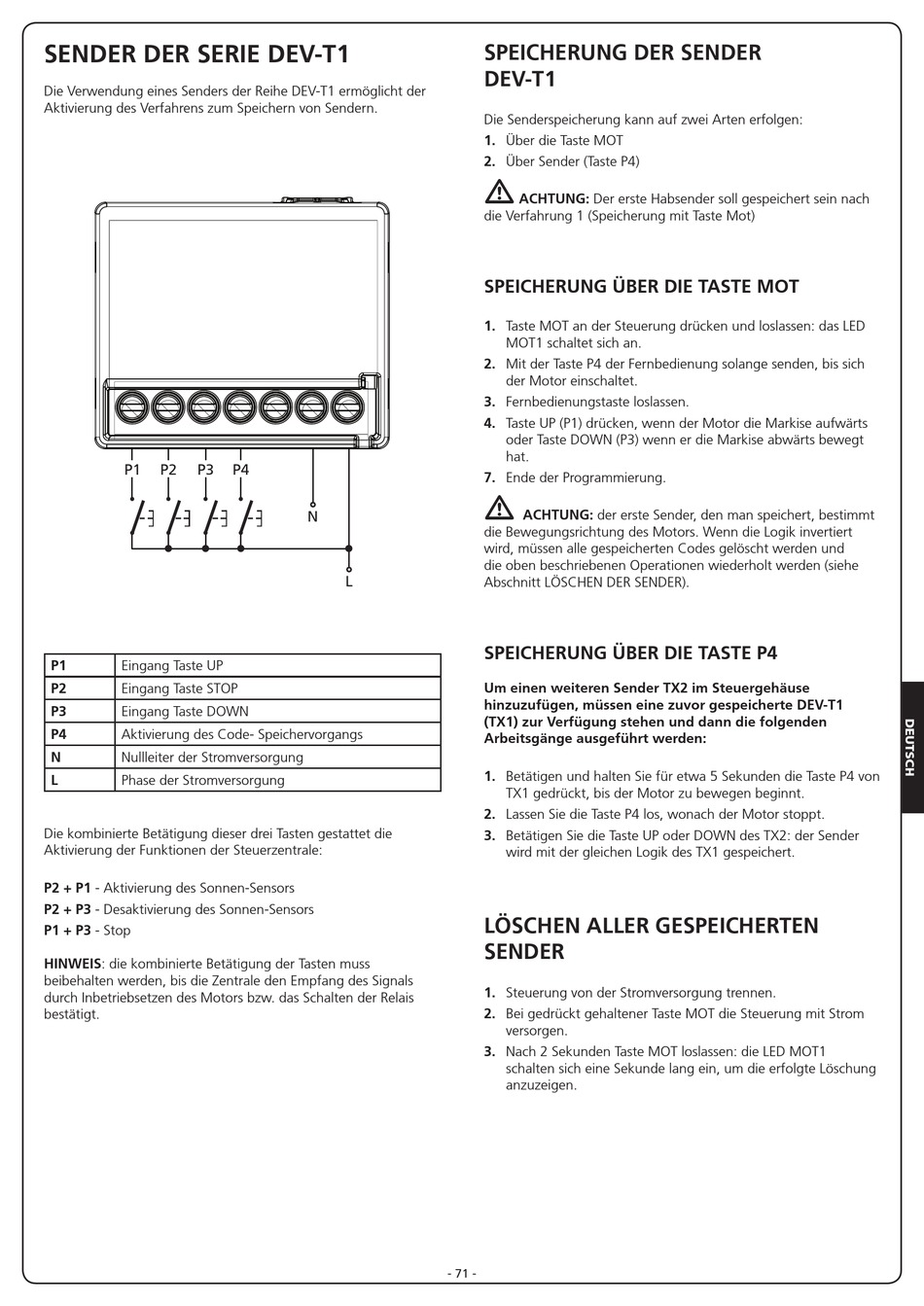

SENDER DER SERIE DEV-T1

Die Verwendung eines Senders der Reihe DEV-T1 ermöglicht der
Aktivierung des Verfahrens zum Speichern von Sendern.
P1 P2 P3
P1 Eingang Taste UP
P2
Eingang Taste STOP
P3 Eingang Taste DOWN
P4
Aktivierung des Code- Speichervorgangs
N Nullleiter der Stromversorgung
L Phase der Stromversorgung
Die kombinierte Betätigung dieser drei Tasten gestattet die
Aktivierung der Funktionen der Steuerzentrale:
P2 + P1 - Aktivierung des Sonnen-Sensors
P2 + P3 - Desaktivierung des Sonnen-Sensors
P1 + P3 - Stop
HINWEIS: die kombinierte Betätigung der Tasten muss
beibehalten werden, bis die Zentrale den Empfang des Signals
durch Inbetriebsetzen des Motors bzw. das Schalten der Relais
bestätigt.
P4
N
L
SPEICHERUNG DER SENDER
DEV-T1
Die Senderspeicherung kann auf zwei Arten erfolgen:
1. Über die Taste MOT
2. Über Sender (Taste P4)
m
ACHTUNG: Der erste Habsender soll gespeichert sein nach
die Verfahrung 1 (Speicherung mit Taste Mot)
SPEICHERUNG ÜBER DIE TASTE MOT
1. Taste MOT an der Steuerung drücken und loslassen: das LED
MOT1 schaltet sich an.
2. Mit der Taste P4 der Fernbedienung solange senden, bis sich
der Motor einschaltet.
3. Fernbedienungstaste loslassen.
4. Taste UP (P1) drücken, wenn der Motor die Markise aufwärts
oder Taste DOWN (P3) wenn er die Markise abwärts bewegt
hat.
7. Ende der Programmierung.
m
ACHTUNG: der erste Sender, den man speichert, bestimmt
die Bewegungsrichtung des Motors. Wenn die Logik invertiert
wird, müssen alle gespeicherten Codes gelöscht werden und
die oben beschriebenen Operationen wiederholt werden (siehe
Abschnitt LÖSCHEN DER SENDER).
SPEICHERUNG ÜBER DIE TASTE P4
Um einen weiteren Sender TX2 im Steuergehäuse
hinzuzufügen, müssen eine zuvor gespeicherte DEV-T1
(TX1) zur Verfügung stehen und dann die folgenden
Arbeitsgänge ausgeführt werden:
1. Betätigen und halten Sie für etwa 5 Sekunden die Taste P4 von
TX1 gedrückt, bis der Motor zu bewegen beginnt.
2. Lassen Sie die Taste P4 los, wonach der Motor stoppt.
3. Betätigen Sie die Taste UP oder DOWN des TX2: der Sender
wird mit der gleichen Logik des TX1 gespeichert.
LÖSCHEN ALLER GESPEICHERTEN
SENDER
1. Steuerung von der Stromversorgung trennen.
2. Bei gedrückt gehaltener Taste MOT die Steuerung mit Strom
versorgen.
3. Nach 2 Sekunden Taste MOT loslassen: die LED MOT1
schalten sich eine Sekunde lang ein, um die erfolgte Löschung
anzuzeigen.
