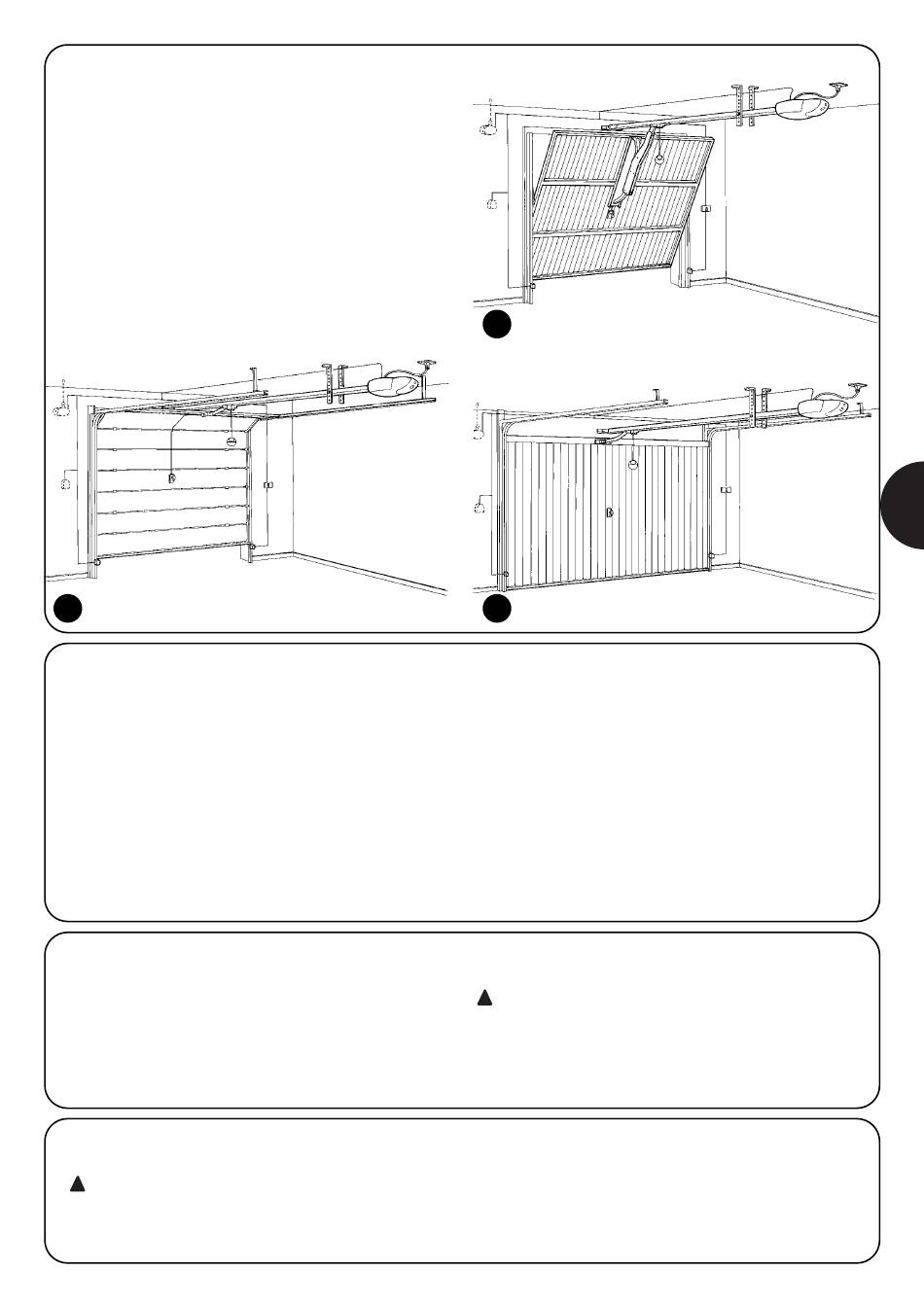

2.3) Límites de empleo
Puerta seccional (H máx. = 2400 mm) (fig. 4)
Puerta basculante con contrapesos (H máx. = 2400 mm) (fig. 4a)
Puerta basculante de muelles (H máx. = 2600 mm) (fig. 4b)
4
2.4) Instalación SPIDO
1. Ensamble la varilla de arrastre (27) con la varilla curva (61) (fig. 5);
2. Haga pasar un extremo de la cuerda (24) por el agujero no roscado
del perno de desbloqueo y emparéjelo con el otro extremo;
3. Haga un nudo con los dos extremos tras haberlos pasado por el
agujero del tirador (25).
4. Introduzca el estribo soporte de guía (32) en la transmisión tensor
de cadena y fíjelo con el tornillo (48) y con la tuerca (17) (fig. 6);
5. Introduzca la corredera (23) en el extremo del perfil (fig. 7);
6. Introduzca los tornillos (35) en las dos ranuras del perfil (fig. 8);
2.5) Configuración de la varilla de transmisión
Para poder regular milimétricamente la maniobra de cierre, actúe
sobre la varilla de transmisión con una llave de 10 mm, aflojando los
pernos y regulando la carrera con los dos agujeros, o si fuera
necesario, desenroscando completamente los pernos y cambiando
la posición de sujeción (fig. 13).
2.6) Introducción de las correderas de fin de carrera
!
Las correderas de fin de carrera se deben introducir
con el motor detenido.
4a
4b
7. Introduzca el perfil, haciendo pasar la cadena por el piñón del
motor y bloquéelo con el estribo (33) con dos tornillos (44) (fig. 9);
8. Tense ligeramente la cadena (fig. 10);
9. Fije SPIDO al bastidor de la puerta (elección aconsejada) o bien
a la pared con remaches o tacos, manteniendo una distancia
comprendida entre 30 mm y 350 mm de la carrera máxima de la
puerta (fig. 11);
10. Controle las medidas para el taladrado, introduzca y bloquee los
estribos de sostén (18) y fije SPIDO al techo. Corte la parte
excedente de los estribos (Fig. 12).
!
Apriete hasta el fondo las conexiones de tornillo.
Para la sujeción de las correderas de fin de carrera siga cuanto
descrito en las instrucciones de la "central eléctrica".
E
