1) Description du produit

SPIDO est un opérateur électromécanique pour l'automatisation de
portes sectionnelles et de portes basculantes à contrepoids ou à
ressorts. Grâce au rail unique, il permet une installation simple et
rapide. La logique de commande est dotée d'un système
ampèremétrique pour détecter la force développée par le moteur en
offrant la possibilité de choix entre 5 niveaux de sensibilité. La
manœuvre manuelle est une opération simple et sûre qui libère la
porte du chariot de traction.

2) Installation

2.1) Contrôles préliminaires
Avant de procéder à l'installation, il faut vérifier que la structure est
adaptée, en d'autres termes, qu'elle est conforme aux normes en
vigueur et en particulier, il faut vérifier que:
la porte ne présente pas de points de frottement aussi bien en
fermeture qu'en ouverture;
l'ouverture ou la fermeture de la porte ne nécessite pas une force
supérieure à 150 N (15 kg);
la porte est bien équilibrée, à savoir, que lorsque qu'elle est arrêtée
dans une position quelconque, elle n'amorce aucun mouvement;
la porte, dans sa course, est silencieuse, régulière et sans
embardées;

2.2) Installation typique

1. SPIDO
2. Clignotant 24 Vcc
3. Clavier à code
4. Paire de photocellules
5. Commande interne
6. Prise schuko
7. Lampe 24 V 25 W max.
8. Touche Pas-à-pas
3
14
la zone choisie pour la fixation de l'opérateur permet d'actionner
manuellement le débrayage de manière facile et sûre;
nous rappelons que SPIDO est conçu pour la motorisation d'une
porte (sectionnelle, basculante à contrepoids ou à ressorts) et est en
soi efficace et sûr; il ne peut toutefois suppléer aux défauts causés
par une installation erronée ou par une mauvaise maintenance.
l'emballage contient tous les éléments, comme l'illustre la fig. 1;
en se référant à la fig. 2, vérifier que la zone de fixation est
compatible avec l'encombrement de l'opérateur.

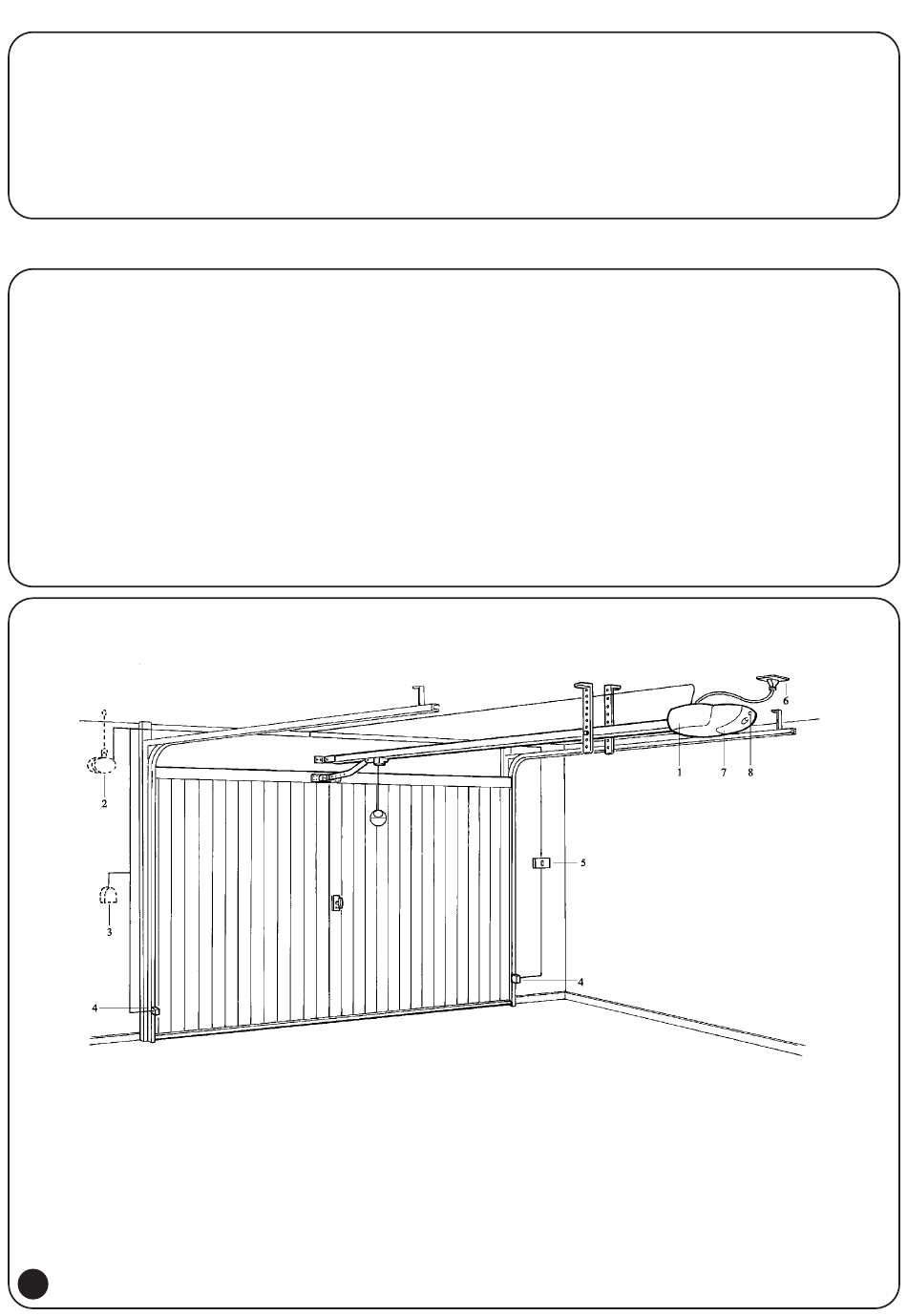

La fig. 3 illustre une installation typique du SPIDO.
