Technische Daten
3.3

Kennlinien

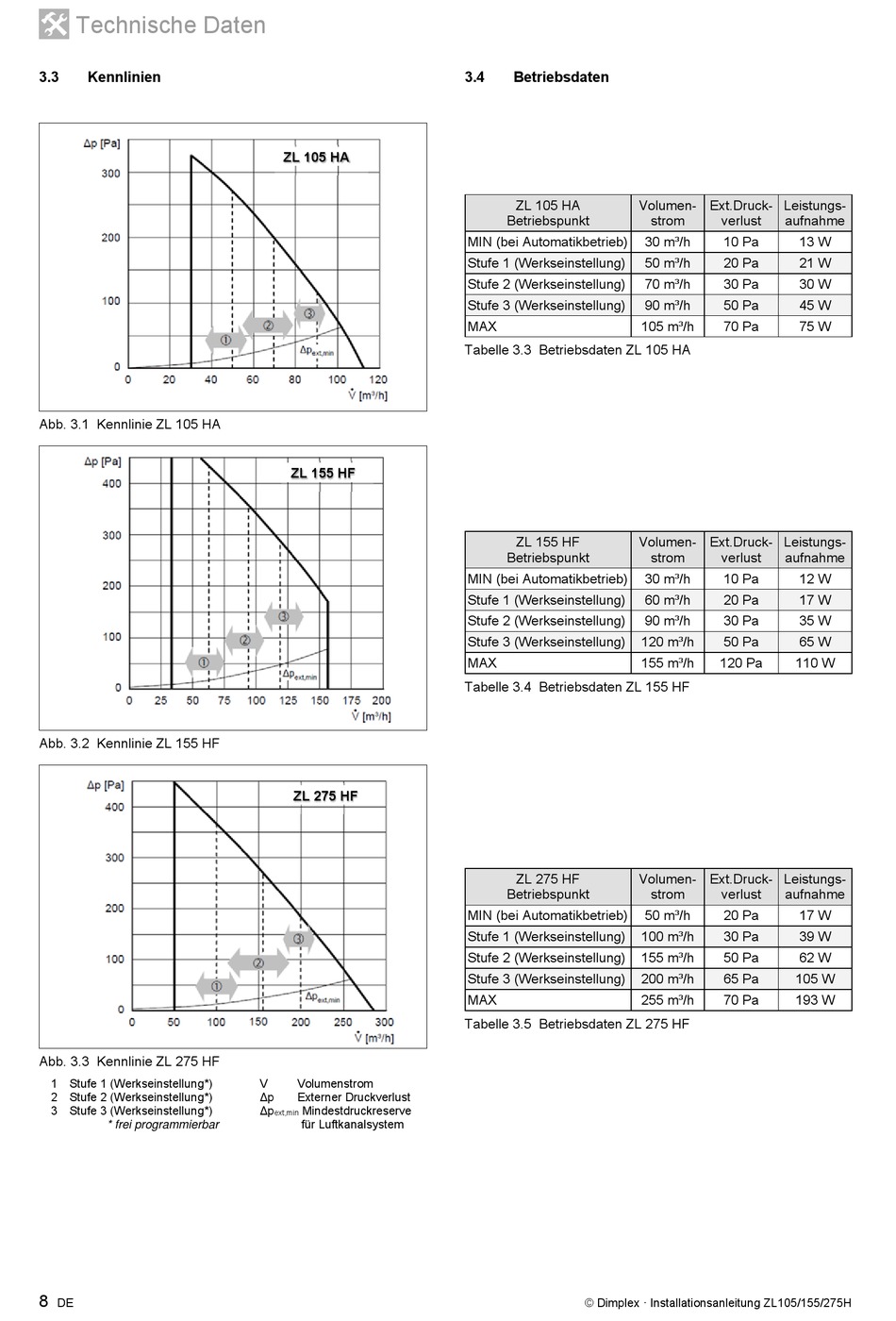

Abb. 3.1 Kennlinie ZL 105 HA
Abb. 3.2 Kennlinie ZL 155 HF
Abb. 3.3 Kennlinie ZL 275 HF
1 Stufe 1 (Werkseinstellung*)
2 Stufe 2 (Werkseinstellung*)
3 Stufe 3 (Werkseinstellung*)
* frei programmierbar
8
DE
ZL 105 HA
ZL 155 HF
ZL 275 HF
V Volumenstrom
Δp Externer Druckverlust
Δp Mindestdruckreserve
ext,min
für Luftkanalsystem
3.4

Betriebsdaten

ZL 105 HA
Betriebspunkt
MIN (bei Automatikbetrieb)
Stufe 1 (Werkseinstellung)
Stufe 2 (Werkseinstellung)
Stufe 3 (Werkseinstellung)
MAX
Tabelle 3.3 Betriebsdaten ZL 105 HA
ZL 155 HF
Betriebspunkt
MIN (bei Automatikbetrieb)
Stufe 1 (Werkseinstellung)
Stufe 2 (Werkseinstellung)
Stufe 3 (Werkseinstellung)
MAX
Tabelle 3.4 Betriebsdaten ZL 155 HF
ZL 275 HF
Betriebspunkt
MIN (bei Automatikbetrieb)
Stufe 1 (Werkseinstellung)
Stufe 2 (Werkseinstellung)
Stufe 3 (Werkseinstellung)
MAX
Tabelle 3.5 Betriebsdaten ZL 275 HF
© Dimplex · Installationsanleitung ZL105/155/275H
Volumen- Ext.Druck- Leistungs-
strom verlust aufnahme
30 m³/h 10 Pa 13 W
50 m³/h 20 Pa 21 W
70 m³/h 30 Pa 30 W
90 m³/h 50 Pa 45 W
105 m³/h 70 Pa 75 W
Volumen- Ext.Druck- Leistungs-
strom verlust aufnahme
30 m³/h 10 Pa 12 W
60 m³/h 20 Pa 17 W
90 m³/h 30 Pa 35 W
120 m³/h 50 Pa 65 W
155 m³/h 120 Pa 110 W
Volumen- Ext.Druck- Leistungs-
strom verlust aufnahme
50 m³/h 20 Pa 17 W
100 m³/h 30 Pa 39 W
155 m³/h 50 Pa 62 W
200 m³/h 65 Pa 105 W
255 m³/h 70 Pa 193 W
