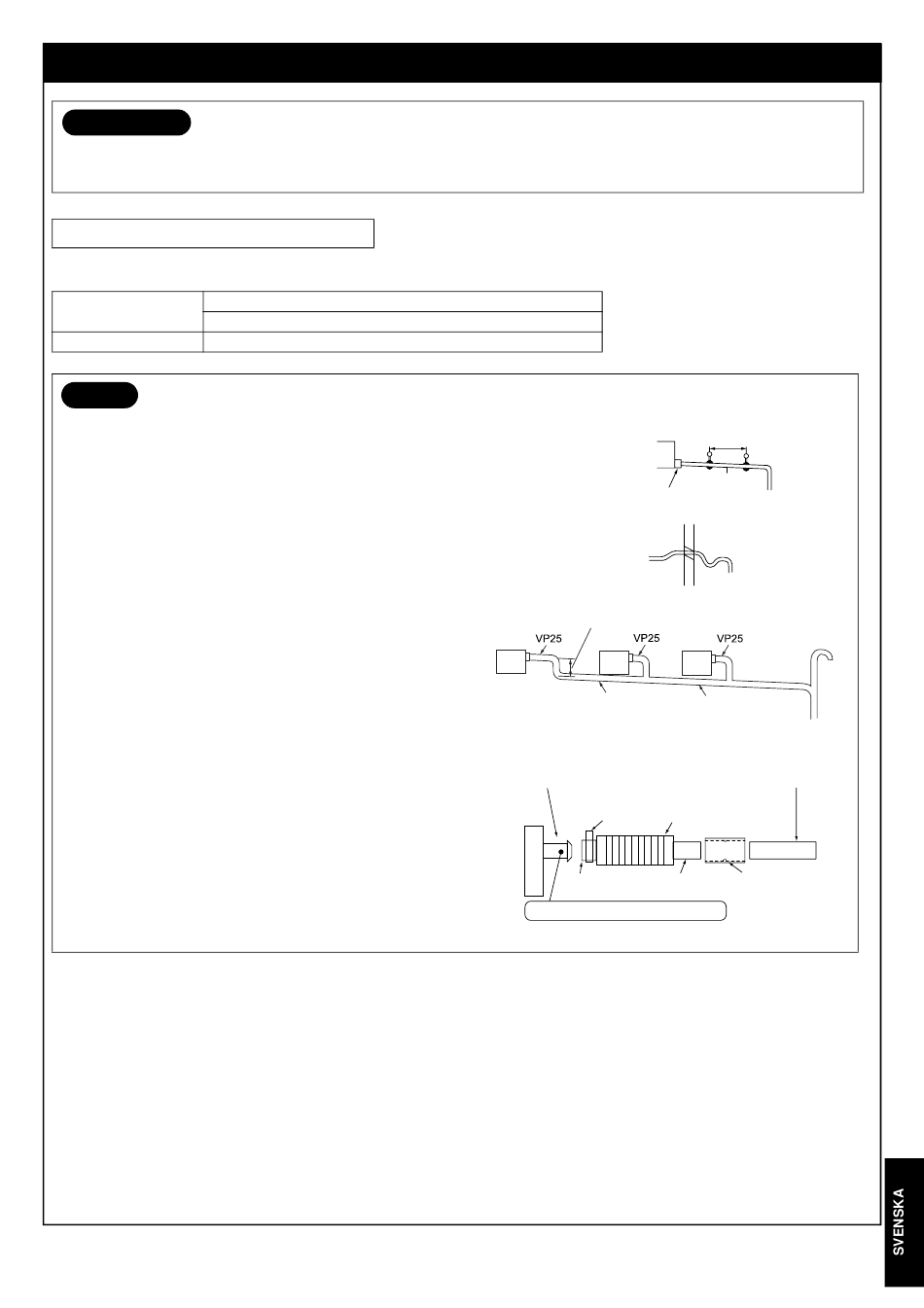

5 ARBETE MED TÖMNINGSRÖREN
FÖRSIKTIGT
• Installera tömningsrören så att vattnet töms effektivt.
• Applicera värmeisoleringen för att förhindra kondensbildning.
• Felaktigt installerade rörledningar kan leda till vattenläckage.
Rörmaterial/Isolering och storlek
Följande material kan inskaffas lokalt för rörledningar och isolering.
Hårt vinylrörsuttag för VP25
Rörmaterial
Hård vinylrörsuttag VP25 (yttre diameter 32 mm (diam.))
Isoleringsenhet Polyetylenskum, tjocklek: 10 mm eller mer
KRAV
• Säkra isoleringen av tömningsrören och inomhusenhetens kopplingsdelar.
• Tömningsröret ska ha en nedåtriktad lutning på minst 1/100 och det får inte
finnas några svullnader eller blockeringar eftersom det leder till onormala ljud.
• Tömningsrörets maximala tvärgående längd är 20 m. Installera stödbyglar i
intervaller om 1,5 till 2 m vid behov för att förebygga rörelser.
• Installera den kombinerade rörledningen som visas i installationen.
• Skapa inte ett luftutsläpp i rörledningen eftersom vattnet skulle kunna läcka ut
från den punkten.
• Det hårda vinylröret kan inte kopplas direkt till tömningsrörets
kopplingsport på inomhusenheten. För koppling till
tömningsrörets kopplingsport, ska du se till att den medföljande
slangen är installerad.
• Det går inte att använda självhäftande medel för rörets
kopplingsport (hårt uttag) på utomhusenheten. Se till att använda
det medföljande slangbandet för fastsättningen, annars är det risk
för skador eller vattenläckage från tömningsrörets kopplingsport.
Så länge som möjligt (10 cm)
(Kollektiva rör)
VP30 eller mer
Tömningsrörets kopplingsport
(hårt uttag)
Fastsatt slangband
Mjukt uttag
Självhäftande medel får inte användas
11
1,5 m till 2 m
Stödbygel
1/100 eller
mer nedåt
Värmeisolerare
Välvd
form
FEL
Vattenlås
Nedåtriktad lutning
1/100 eller mer
VP25 vinylrör
(köpes lokalt)
Fastsatt slang
Hårt uttag
Uttag för VP25
(köpes lokalt)
