3.3 Digitaler Anschluss (am LSB)

Wenn Sie als Digitalzentrale den Viessmann
Commander Art.-Nr. 5300 verwenden, sollten Sie
den Multiplexer über den leistungsfähigen Speed-
Bus LSB anschließen (Abb. 3). Nutzen Sie zur
Verbindung von LSB-Geräten bitte unsere spe-
ziellen LSB-Kabel (Art.-Nr. 5390 – 5393). Diese
sind mit passenden Steckern versehen und sofort
einsetzbar.
Die beiden LSB-Buchsen des Multiplexers sind
parallel geschaltet. Verbinden Sie eine beliebige
Buchse per LSB-Kabel mit dem Commander.
An die andere Buchse können Sie weitere LSB-
Geräte anschließen. Die Verbindung zum Com-
mander kann auch indirekt über weitere LSB-Ge-
räte erfolgen. Der Multiplexer meldet sich dann
automatisch am Commander an und konfiguriert
sich selbst (Autokonfiguration).
Parallel zum Commander können Sie ein externes
Tastenstellpult (vergleiche Abb. 1) an den Multi-
plexer anschließen und so das Signal auch von
Hand steuern. Die Stellinformation des Signals
wird über den LSB an den Commander übermit-
telt. So zeigt auch der integrierte Gleisplan stets
die korrekte Signalstellung und die Automatik des
Commanders kann diese auswerten.
Die vier Stelleingänge des Multiplexers (Hp0, Hp1,
Hp2, Sh1) lassen sich optional als frei konfigurier-
bare Rückmeldekontakte am Commander verwen-
den. Die Konfiguration erfolgt über den Comman-
der. Mehr Informationen finden Sie im Referenz-
handbuch des Commanders Art.-Nr. 53002.

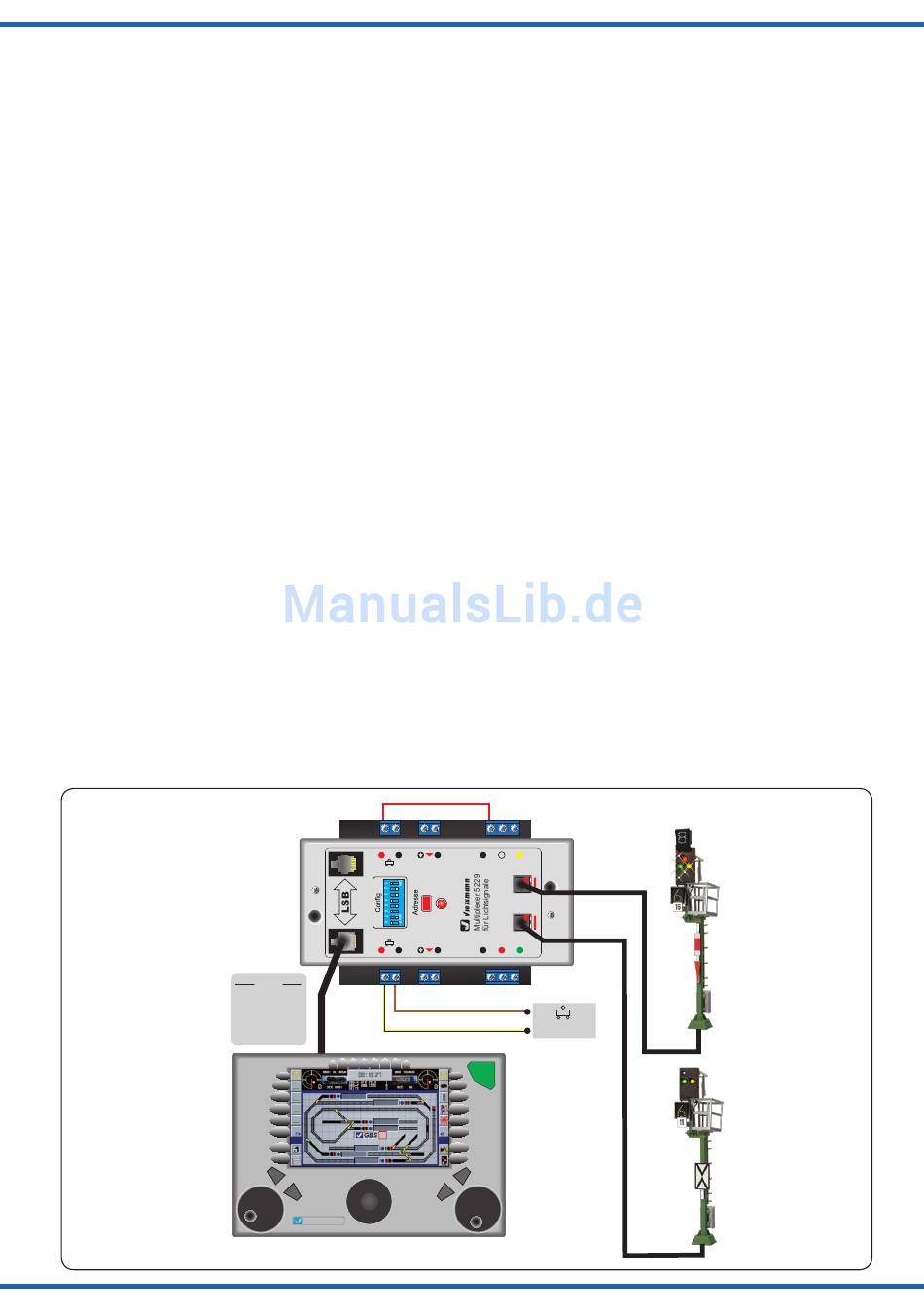

Abb. 3
6
5229
rt bn
16 V ~/ Dig.
16 V ~/ Dig.
rt bn
LSB
5390 – 28 cm
5391 – 60 cm
5392 – 215 cm
LSB
5393 – 600 cm
Commander
3.3 Digital connection to the LSB
Connect the multiplexer to the efficient speed bus
LSB, when using the Viessmann Commander
item-No. 5300 as digital command station (fig 3).
Please use our special LSB-cables (item-No. 5390
– 5393) for the interconnection of LSB-devices.
They are equipped with the appropriate plugs and
can be used directly.
Both LSB connection jacks of the multiplexer have
a parallel connection. You can insert the LSB-
cable in any jack you want in order to connect
the Commander. More LSB-devices can be con-
nected to the second jack. The interconnection
to the Commander can also be effected indirectly
by other connected LSB-devices. The multiplexer
registers itself automatically at the Commander by
autoconfiguration then.
You can connect an external push button panel
to the multiplexer, parallel with the Commander,
in order to operate the signal also manually (see
fig. 1 on page 5). The switching information of the
signal will be transmitted to the Commander by
the LSB. This way the integrated track diagram
always displays the correct signal aspect and the
automatic operating mode of the Commander can
exploit it.
Optionally, the four switching inputs of the mul-
tiplexer (Hp0, Hp1, Hp2, Sh1) can also be used
as free programmable feedback contacts by the
Commander. The Commander executes the con-
figuration. You will find more information in the ref-
erence manual of the Commander item-No. 53002.
Signal- COM Sh1 Hp2
Bus
Hp
Signale
Vr
Signal-
Bus Bremsen
Hp0 Hp1
braun / brown
gelb / yellow
16 V ~ / =
z. B.
/ e. g.
5200
z. B. / e. g.
5300
Fig. 3
4046
4040
