Bedienungsanleitung
Operation Manual

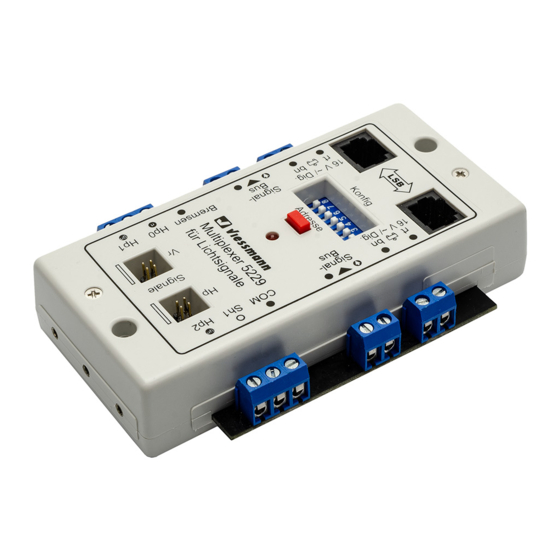

5229
Multiplexer
für Lichtsignale mit Multiplex-Technologie
Multiplexer
for colour light signals with multiplex-technology
1. Wichtige Hinweise / Important information ........................................................ 2
2. Einleitung / Introduction ..................................................................................... 3
3. Anschluss / Connection ..................................................................................... 4
4. Konfiguration / Configuration ............................................................................. 7
5. Signalbus / Signal bus ....................................................................................... 10
6. Signal-Logik / Signalling logic ............................................................................ 11
7. Signaladressen / Adresses of signals ............................................................... 14
8. Gewährleistung / Warranty ................................................................................ 16
9. Technische Daten / Technical data .................................................................... 16
