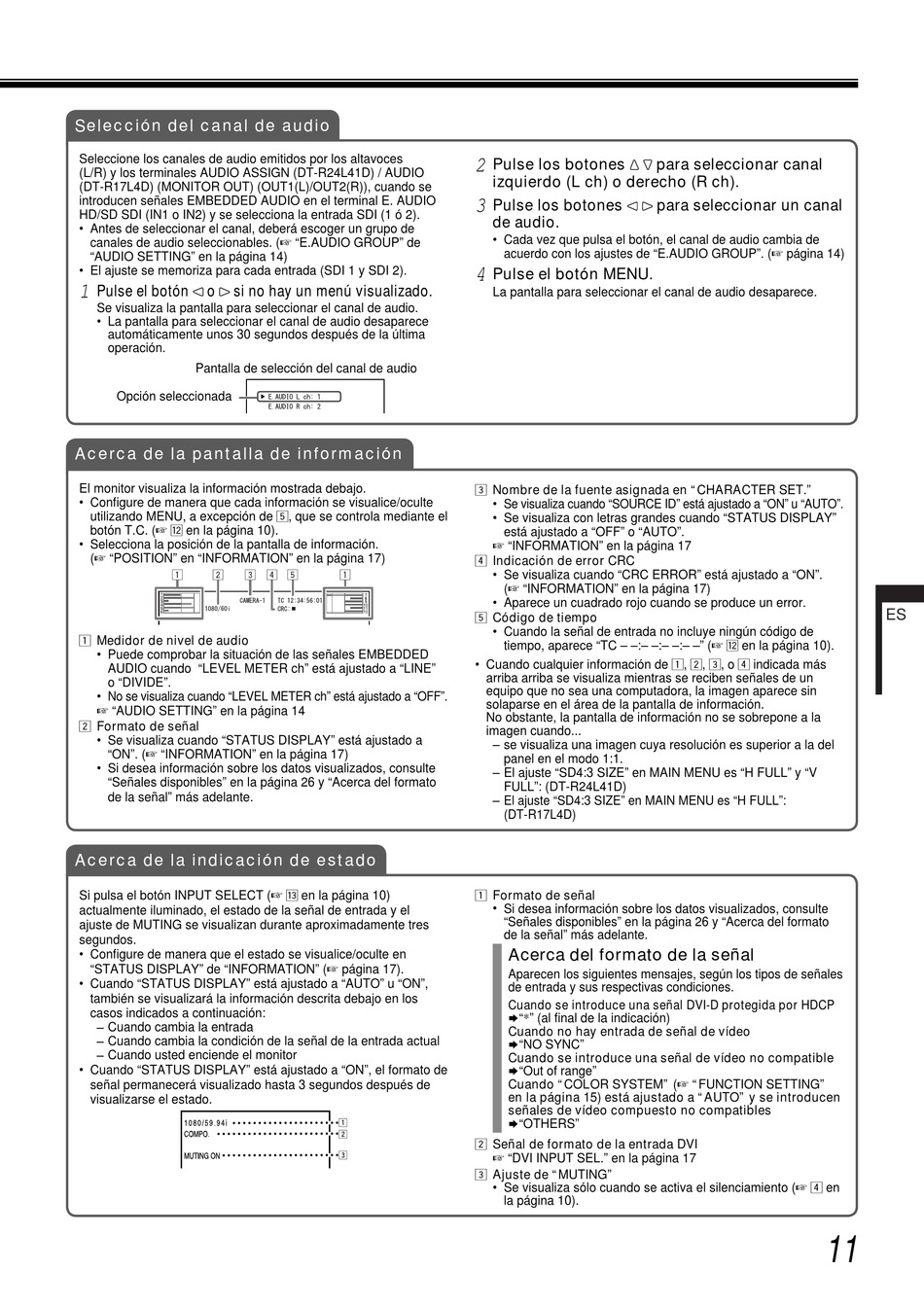

JVC DT-R24L41D Bedienungsanleitung Seite 125

Selección del canal de audio
Seleccione los canales de audio emitidos por los altavoces
(L/R) y los terminales AUDIO ASSIGN (DT-R24L41D) / AUDIO
(DT-R17L4D) (MONITOR OUT) (OUT1(L)/OUT2(R)), cuando se
introducen señales EMBEDDED AUDIO en el terminal E. AUDIO
HD/SD SDI (IN1 o IN2) y se selecciona la entrada SDI (1 ó 2).
• Antes de seleccionar el canal, deberá escoger un grupo de
canales de audio seleccionables. (☞ "E.AUDIO GROUP" de
"AUDIO SETTING" en la página 14)
• El ajuste se memoriza para cada entrada (SDI 1 y SDI 2).
1
Pulse el botón o si no hay un menú visualizado.
Se visualiza la pantalla para seleccionar el canal de audio.
• La pantalla para seleccionar el canal de audio desaparece
automáticamente unos 30 segundos después de la última
operación.
Pantalla de selección del canal de audio
Opción seleccionada
Acerca de la pantalla de información
El monitor visualiza la información mostrada debajo.
• Confi gure de manera que cada información se visualice/oculte
utilizando MENU, a excepción de 5, que se controla mediante el
botón T.C. (☞ w en la página 10).
• Selecciona la posición de la pantalla de información.
(☞ "POSITION" en "INFORMATION" en la página 17)
1 Medidor de nivel de audio
• Puede comprobar la situación de las señales EMBEDDED
AUDIO cuando "LEVEL METER ch" está ajustado a "LINE"
o "DIVIDE".
• No se visualiza cuando "LEVEL METER ch" está ajustado a "OFF".
☞ "AUDIO SETTING" en la página 14
2 Formato de señal
• Se visualiza cuando "STATUS DISPLAY" está ajustado a
"ON". (☞ "INFORMATION" en la página 17)
• Si desea información sobre los datos visualizados, consulte
"Señales disponibles" en la página 26 y "Acerca del formato
de la señal" más adelante.
Acerca de la indicación de estado
Si pulsa el botón INPUT SELECT (☞ e en la página 10)
actualmente iluminado, el estado de la señal de entrada y el
ajuste de MUTING se visualizan durante aproximadamente tres
segundos.
• Confi gure de manera que el estado se visualice/oculte en
"STATUS DISPLAY" de "INFORMATION" (☞ página 17).
• Cuando "STATUS DISPLAY" está ajustado a "AUTO" u "ON",
también se visualizará la información descrita debajo en los
casos indicados a continuación:
– Cuando cambia la entrada
– Cuando cambia la condición de la señal de la entrada actual
– Cuando usted enciende el monitor
• Cuando "STATUS DISPLAY" está ajustado a "ON", el formato de
señal permanecerá visualizado hasta 3 segundos después de
visualizarse el estado.
2
Pulse los botones
izquierdo (L ch) o derecho (R ch).
3
Pulse los botones
de audio.
• Cada vez que pulsa el botón, el canal de audio cambia de
acuerdo con los ajustes de "E.AUDIO GROUP". (☞ página 14)
4
Pulse el botón MENU.
La pantalla para seleccionar el canal de audio desaparece.
3 Nombre de la fuente asignada en "CHARACTER SET."
• Se visualiza cuando "SOURCE ID" está ajustado a "ON" u "AUTO".
• Se visualiza con letras grandes cuando "STATUS DISPLAY"
está ajustado a "OFF" o "AUTO".
☞ "INFORMATION" en la página 17
4 Indicación de error CRC
• Se visualiza cuando "CRC ERROR" está ajustado a "ON".
(☞ "INFORMATION" en la página 17)
• Aparece un cuadrado rojo cuando se produce un error.
5 Código de tiempo
• Cuando la señal de entrada no incluye ningún código de
tiempo, aparece "TC – –:– –:– –:– –" (☞ w en la página 10).
• Cuando cualquier información de 1, 2, 3, o 4 indicada más
arriba arriba se visualiza mientras se reciben señales de un
equipo que no sea una computadora, la imagen aparece sin
solaparse en el área de la pantalla de información.
No obstante, la pantalla de información no se sobrepone a la
imagen cuando...
– se visualiza una imagen cuya resolución es superior a la del
panel en el modo 1:1.
– El ajuste "SD4:3 SIZE" en MAIN MENU es "H FULL" y "V
FULL": (DT-R24L41D)
– El ajuste "SD4:3 SIZE" en MAIN MENU es "H FULL":
(DT-R17L4D)
1 Formato de señal
• Si desea información sobre los datos visualizados, consulte
"Señales disponibles" en la página 26 y "Acerca del formato
de la señal" más adelante.
Acerca del formato de la señal
Aparecen los siguientes mensajes, según los tipos de señales
de entrada y sus respectivas condiciones.
Cuando se introduce una señal DVI-D protegida por HDCP
"*" (al final de la indicación)
Cuando no hay entrada de señal de vídeo
"NO SYNC"
Cuando se introduce una señal de vídeo no compatible
"Out of range"
Cuando "COLOR SYSTEM" (☞ "FUNCTION SETTING"
en la página 15) está ajustado a "AUTO" y se introducen
señales de vídeo compuesto no compatibles
"OTHERS"
2 Señal de formato de la entrada DVI
☞ "DVI INPUT SEL." en la página 17
3 Ajuste de "MUTING"
• Se visualiza sólo cuando se activa el silenciamiento (☞ 4 en
la página 10).
para seleccionar canal
para seleccionar un canal
