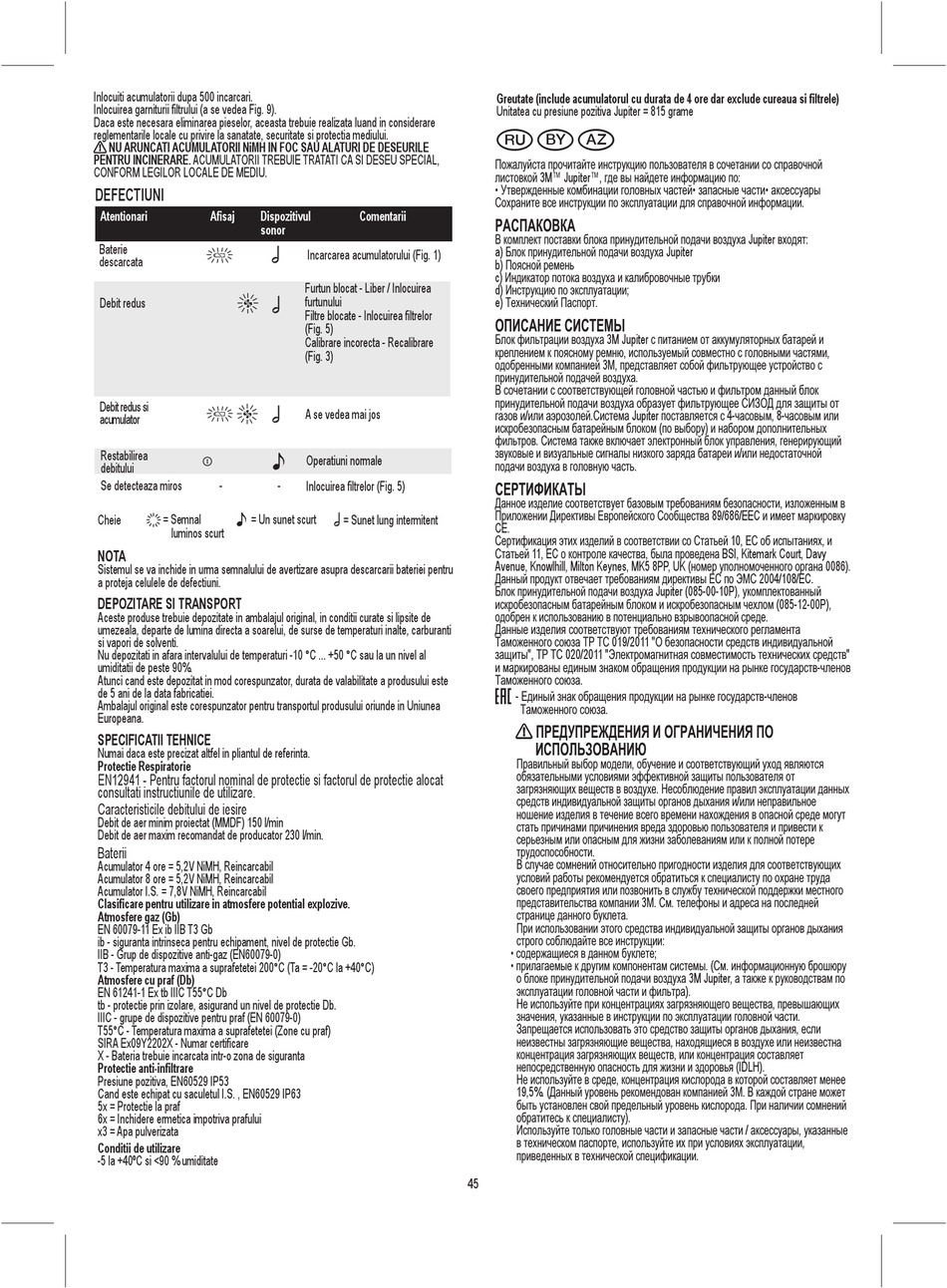

3M Jupiter Bedienungsanleitung Seite 45

Inlocuiti acumulatorii dupa 500 incarcari.
Inlocuirea garniturii filtrului (a se vedea Fig. 9).
Daca este necesara eliminarea pieselor, aceasta trebuie realizata luand in considerare
reglementarile locale cu privire la sanatate, securitate si protectia mediului.
^ NU ARUNCATI ACUMULATORII NiMH IN FOC SAU ALATURI DE DESEURILE
PENTRU INCINERARE. ACUMULATORII TREBUIE TRATATI CA SI DESEU SPECIAL,
CONFORM LEGILOR LOCALE DE MEDIU.
DEFECTIUNI
Atentionari Afisaj Dispozitivul
sonor
Baterie
descarcata
Debit redus
Debit redus si
acumulator
Restabilirea
debitului
Se detecteaza miros -
= Semnal
Cheie = Un sunet scurt
luminos scurt
NOTA
Sistemul se va inchide in urma semnalului de avertizare asupra descarcarii bateriei pentru
a proteja celulele de defectiuni.
DEPOZITARE SI TRANSPORT
Aceste produse trebuie depozitate in ambalajul original, in conditii curate si lipsite de
umezeala, departe de lumina directa a soarelui, de surse de temperaturi inalte, carburanti
si vapori de solventi.
Nu depozitati in afara intervalului de temperaturi -10 °C ... +50 °C sau la un nivel al
umiditatii de peste 90%.
Atunci cand este depozitat in mod corespunzator, durata de valabilitate a produsului este
de 5 ani de la data fabricatiei.
Ambalajul original este corespunzator pentru transportul produsului oriunde in Uniunea
Europeana.
SPECIFICATII TEHNICE
Numai daca este precizat altfel in pliantul de referinta.
Protectie Respiratorie
EN12941 - Pentru factorul nominal de protectie si factorul de protectie alocat
consultati instructiunile de utilizare.
Caracteristicile debitului de iesire
Debit de aer minim proiectat (MMDF) 150 l/min
Debit de aer maxim recomandat de producator 230 l/min.
Baterii
Acumulator 4 ore = 5,2V NiMH, Reincarcabil
Acumulator 8 ore = 5,2V NiMH, Reincarcabil
Acumulator I.S. = 7,8V NiMH, Reincarcabil
Clasificare pentru utilizare in atmosfere potential explozive.
Atmosfere gaz (Gb)
EN 60079-11 Ex ib IIB T3 Gb
ib - siguranta intrinseca pentru echipament, nivel de protectie Gb.
IIB - Grup de dispozitive anti-gaz (EN60079-0)
T3 - Temperatura maxima a suprafetetei 200°C (Ta = -20°C la +40°C)
Atmosfere cu praf (Db)
EN 61241-1 Ex tb IIIC T55°C Db
tb - protectie prin izolare, asigurand un nivel de protectie Db.
IIIC - grupe de dispozitive pentru praf (EN 60079-0)
T55°C - Temperatura maxima a suprafetetei (Zone cu praf)
SIRA Ex09Y2202X - Numar certificare
X - Bateria trebuie incarcata intr-o zona de siguranta
Protectie anti-infiltrare
Presiune pozitiva, EN60529 IP53
Cand este echipat cu saculetul I.S. , EN60529 IP63
5x = Protectie la praf
6x = Inchidere ermetica impotriva prafului
x3 = Apa pulverizata
Conditii de utilizare
-5 la +40ºC si <90 % umiditate
Comentarii
Incarcarea acumulatorului (Fig. 1)
Furtun blocat - Liber / Inlocuirea
furtunului
Filtre blocate - Inlocuirea filtrelor
(Fig. 5)
Calibrare incorecta - Recalibrare
(Fig. 3)
A se vedea mai jos
Operatiuni normale
- Inlocuirea filtrelor (Fig. 5)
= Sunet lung intermitent
Greutate (include acumulatorul cu durata de 4 ore dar exclude cureaua si filtrele)
Unitatea cu presiune pozitiva Jupiter = 815 grame
Rj*
3M™ Jupiter™,
•
a)
b)
c)
d) ;
e) .
3M Jupiter
,
3 ,
.
/ . Jupiter
.
.
CE.
11, EC ,
Avenue, Knowlhill, Milton Keynes, MK5 8PP, UK (
019/2011 "
", 020/2011 "
.
M -
.
^
,
.
3 .
.
•
•
,
,
19,5%. (
).
,
45
:
• •
.
Jupiter :
Jupiter
,
4- , 8-
( )
,
/
,
89/686/EEC
10, ,
BSI, Kitemark Court, Davy
0086).
2004/108/EC.
Jupiter (085-00-10P),
(085-12-00P),
.
-
-
.
/
.
:
;
. ( .
3M Jupiter,
).
,
.
,
,
,
(IDLH).
3 .
.
/ ,
,
.
"
