Standardauslieferungszustand; Ecoline Varispeed Verdichter-Fu-Einheit (.F1) - Bitzer ECOLINE VARISPEED Technische Information

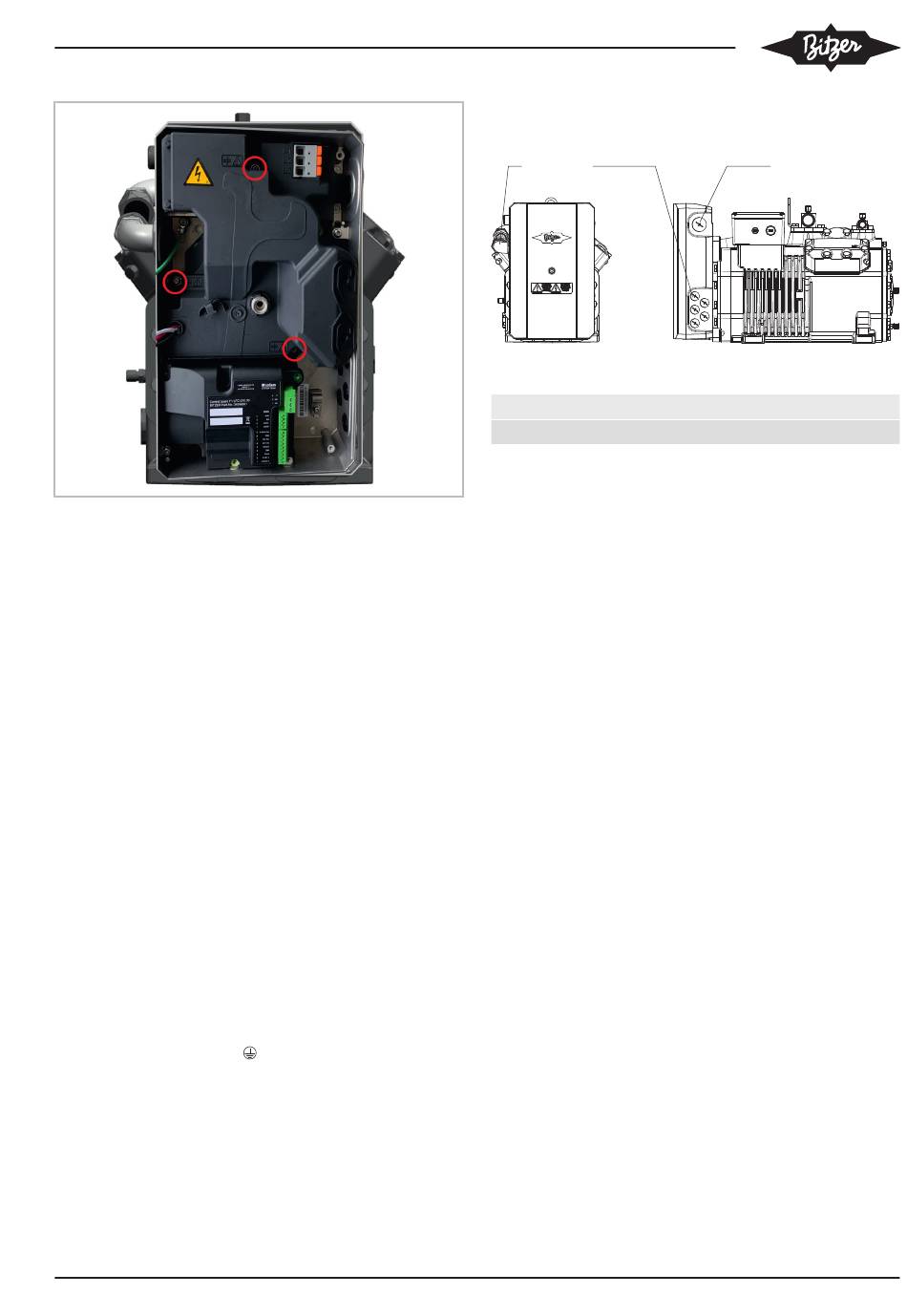

Abb. 1: EMV-Filter Erdungsschrauben

3.1 Standardauslieferungszustand

• Verdichter
– Motor mit PTC-Temperaturfühlern und Schutzge-
rät SE-B1.
– Motorbrücken in Delta-Schaltung montiert.
– Saug- und Druck-Absperrventil.
– 4 Schwingungsdämpfer.
• Frequenzumrichter (FU)
– sauggasgekühlt.
– über eine große Kontaktfläche direkt an den Mo-
tordeckel des Verdichters montiert.
– 6 Kabeldurchführungen am FU-Gehäuse (siehe
Kapitel Maßzeichnungen, Seite 8).
• Stromkabel zwischen FU und Verdichter
– komplett verdrahtet und abgeschirmt im Metall-
schutzschlauch.
• Elektrischer Anschluss des FU
– Federzugklemmen für Leistungsanschlüsse und
Schraubklemme für
– Einsteckbare Klemmleisten für Steuersignale.
• Bei Aufstellung von VARISPEED Einzelverdichtern
– Einsteckbare Klemmleisten für Steuersignale.
KT-210-4
.
3.2 ECOLINE VARISPEED Verdichter-FU-Einheit
(.F1)
2
1
5x M20x1,5
Abb. 2: ECOLINE VARISPEED Verdichter-FU-Einheit (.F1)
1 Stromkabel zwischen FU und Verdichter
2 Kabeldurchführungen am FU-Gehäuse
2
M32x1,5
7
