4.2 Betriebsmodi
Die Verdichter-FU-Einheit wird von übergeordneten
Reglern angesteuert (Prinzipschaltbild, Positionen B1
und B3). In dieser Anwendung kann der FU mit den im
Werk voreingestellten Parametern betrieben werden.
Vorprogrammierte Steuercharakteristika
Zwei Standard-Steuercharakteristika sind im FU pro-
grammiert (siehe Abbildung 7, Seite 12 und siehe Ab-
bildung 8, Seite 12). Je nach Wahl der Klemmen für
die Steuersignalkabel an der Klemmleiste X101 im FU-
Gehäuse kann zwischen diesen Steuercharakteristika
gewählt werden.
• Spannungsabhängige Steuercharakteristik Analogsi-
gnal 0 .. 10 V, Klemmen 2 und 8.
100
f [Hz]
90
0 .. 10 V
80
70
60
50
40
30
20
10
0
0
0
1
2
3
4

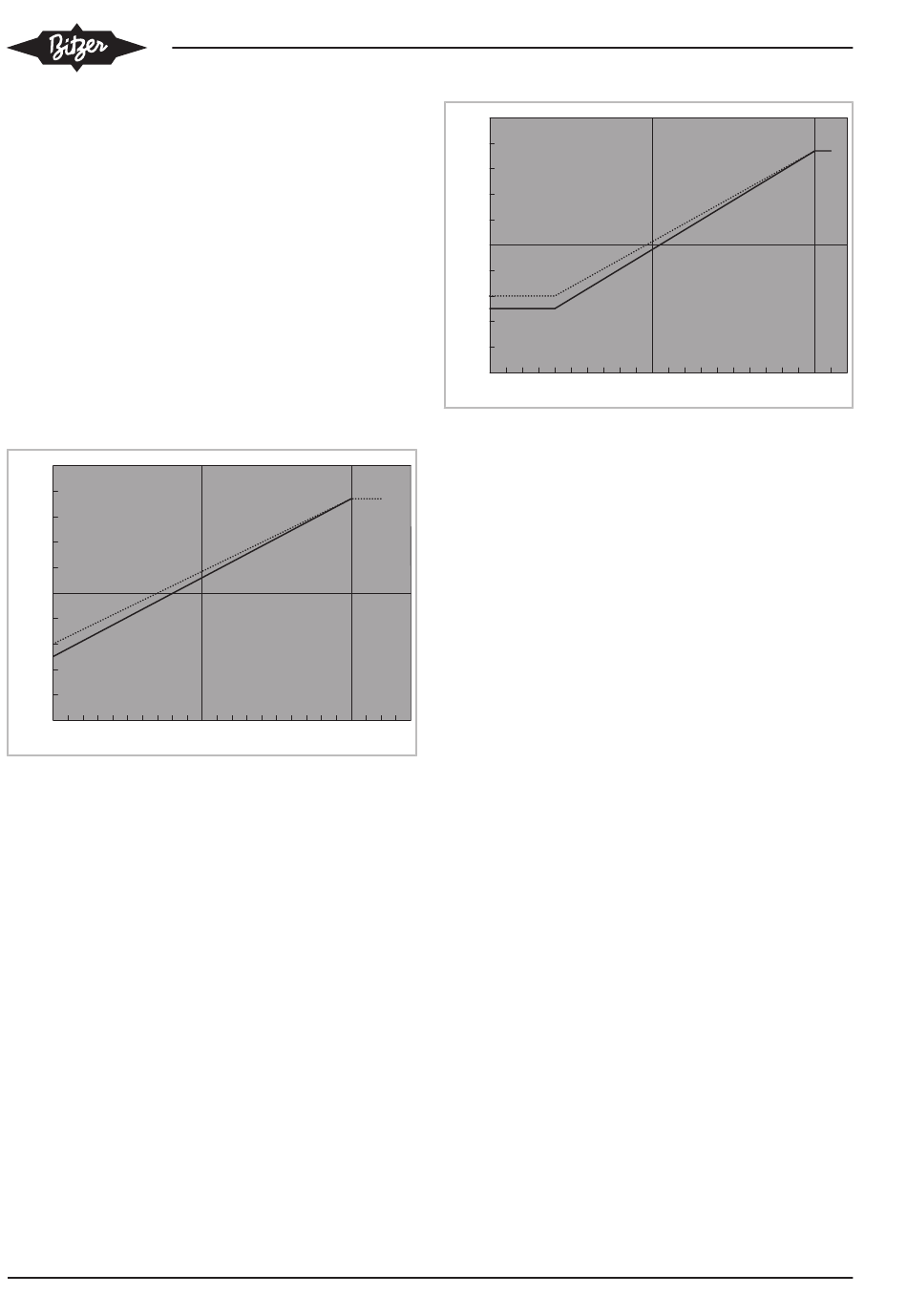

Abb. 7: Steuercharakteristik 0 .. 10 V, gestrichelte Linie 2-Zylinderver-
dichter, durchgezogene Linie 4-Zylinderverdichter
• Stromabhängige Steuercharakteristik Analogsignal
4 .. 20 mA, Klemmen 1 und 8.
12
5
6
7
8
9
10
U [V]
100
f [Hz]
90
4 .. 20 mA
80
70
60
50
40
30
20
10
0
0
2
4
Abb. 8: Steuercharakteristik 4 .. 20 mA, gestrichelte Linie 2-Zylinder-
verdichter, durchgezogene Linie 4-Zylinderverdichter
Der FU erkennt aus der Belegung der Klemmen auto-
matisch die Steuercharakteristik. Weitere Parameter
müssen nicht eingegeben werden.
Stellbereich
Der Stellbereich für die Verdichterfrequenz f beträgt:
• 2-Zylinder-Verdichter: 30 .. 87 Hz.
• 4-Zylinder-Verdichter: 25 .. 87 Hz.
Die Verdichterdrehzahl (Frequenz) wird durch das
Steuersignal definiert.
12
Standard-Stellgeschwindigkeit
• Bei Frequenzerhöhung 50 Hz/s
• Bei Frequenzabsenkung 100 Hz/s
Die Umsetzung des Steuersignals wird auf diese Stell-
geschwindigkeiten begrenzt. Wenn starke Lastschwan-
kungen zu erwarten sind, müssen ggf. im übergeordne-
ten Regler (B3) längere Verzögerungszeiten program-
miert werden.
6
8
10
12
14
16
20
22
I [mA]
