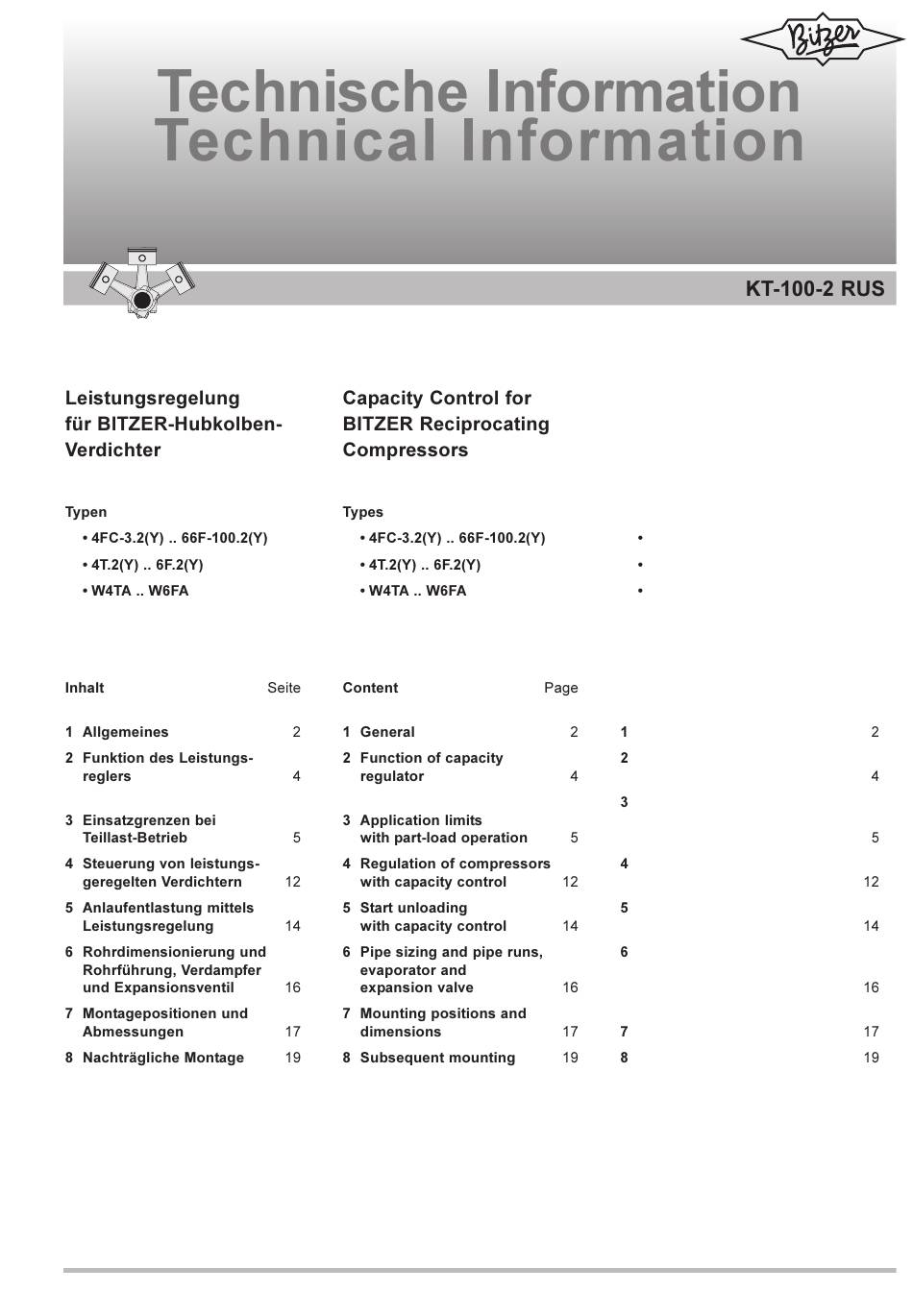

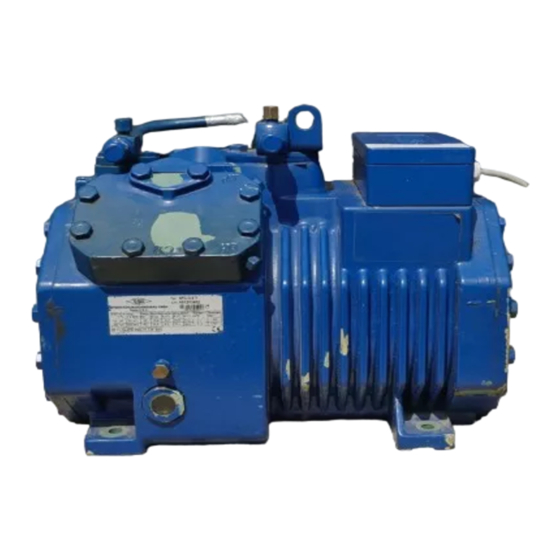

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Регулятор произ-
водительности поршневых
компрессоров «Битцер»
Типы:
4FC-3.2(Y) .. 66F-100.2(Y)
4T.2(Y) .. 6F .2(Y)
W4TA .. W6FA
Содержание
производительности
компрессоров с частичной
нагрузкой
Регулирование компрессоров с
Страница
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bitzer 4FC-3.2
Inhaltszusammenfassung für Bitzer 4FC-3.2
-
Seite 1: Inhaltsverzeichnis
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Регулятор произ- водительности поршневых компрессоров «Битцер» Типы: 4FC-3.2(Y) .. 66F-100.2(Y) 4T.2(Y) .. 6F .2(Y) W4TA .. W6FA Содержание Страница Общее описание Функционирование регулятора производительности Границы области применения компрессоров с частичной нагрузкой Регулирование компрессоров с регулятором производительности Стартовая разгрузка компрессора с... -
Seite 2: Общее Описание
Общее описание Регулятор производительности необходим для обеспечения соответствия выходной прои- зводительности холодильной системы, системы аэрокондиционирования или теплового насоса актуальной потребности в холоде. Он предотвращает «маятниковый» режим работы компрессора (частые включения-выключения) и снижает, тем самым, износ его механических частей и приводного электродвигателя. Кроме того, использование... - Seite 3 Значения коэффициентов потребляемой мощности одиночный компрессор Einzelverdichter / Single compressor / Compresseur individuel Verdampfungstemperatur °C Функционирование возможно Evaporating temperature °C только в пределах границ области Температура испарения, °С Température d'évaporation °C применения! (см. главу 3) Рис. 1а. Коэффициенты потребляемой мощности для одиночного компрессора и...
-
Seite 4: Функционирование Регулятора
Функционирование регулятора производительности Функционирование регулятора прои- зводительности «Битцер» основано на принципе исключения части цилиндров из процесса сжатия компрессора, за счёт перекрывания окон всасывания определённой головки цилиндров подвижным элементом клапана-регулятора. Работа при полной нагрузке При работе с полной нагрузкой задействованы все цилиндры компрессора. Катушка (1) электромагнитного... -
Seite 5: Границы Области Применения
Области применения компрессоров с частичной нагрузкой ЗЗолугерметичные компрессоры. При функционировании системы регулирования производительности возрастает температура компрессора вследствие: уменьшения массового расхода хладагента, снижения эффективности охлаждения эл. мотора, электрических и механических потерь. В связи с этим, действительные границы области применения компрессоров с регуляторами... - Seite 6 Границы области применения для R134a Motor 1 Motor 1 [°C] [°C] & & < 20 K < 20 K Motor 2 Motor 2 = 20°C = 20°C [°C] [°C] Motor 1 Motor 1 [°C] [°C] & & < 20 K <...
- Seite 7 Границы области применения для R404А/ R507A [°C] [°C] & < 20 K Motor 2 Motor 2 Motor 1 Motor 1 = 20°C = 20°C [°C] [°C] [°C] & [°C] & < 20 K < 20 K Motor 2 Motor 2 Motor 1 Motor 1 = 20°C...
-
Seite 8: Условные Обозначения
Границы области применения для R407C [°C] & < 20 K Motor 1 = 20°C Motor 2 [°C] Температуры t и t соответствуют значениям температур насыщения - «точке росы» (согласно EN12900) [°C] [°C] & & < 20 K < 20 K Motor 1 Motor 1 = 20°C... - Seite 9 < 10 K Motor 1 Motor 1 = 20°C = 20°C Motor 2 Motor 2 [°C] [°C] Границы области применения для типов компрессоров от 4FC-3.2 до 4CC-6.2 действительны только для установки системы VARICOOL в положение SL(A) – охлаждение всасываемым газом.
- Seite 10 Открытые компрессоры, 4T.2(Y) .. 6F.2(Y)/ W4TA .. W6FA При функционировании системы регулирования производительности возрастает температура компрессора вследствие: уменьшения массового расхода хладагента, электрических и механических потерь В связи с этим, действительные границы области применения компрессоров с регуляторами производительности несколько ограничены Границы области применения: Минимальная...
- Seite 11 Дополнительное охлаждение при работе компрессоров с частичной нагрузкой Возможны два способа обеспечения дополнительного охлаждения (допустимое применение см. «границы области применения»): Дополнительный вентилятор Компрессоры всех типов оснащаются дополнительными вентиляторами по запросу. Размеры см. в технической информации КТ-140. Эффективный обдув также можно обеспечить, расположив...
-
Seite 12: Регулятором Производительности
Управление компрессорами с регулятором производительности Внимание! Опасность повреждения компрессора! Не используйте CIC- систему совместно с регулятором производительности! Методы управления Управление работой регулятора прои- зводительности, как правило, осуществляется по температуре, относительной влажности или давлению. Источником управляющего сигнала является термостат, либо регулятор влажности, либо... -
Seite 13: Стартовая Разгрузка Компрессора С
Схема электрическая принципиальная старт с разделёнными обмотками (PW) – аналогично для прямого старта и старта «звезда- треугольник» стартовая разгрузка регулирование производительности Внимание! Опасность перетекания хладагента! Необходимо выключать регулятор производительности во время остановок компрессора! Sicherheitskette Safety chain Цепь предохранителя Chaîne de sécurité 0,5 .. -
Seite 14: Регулятором Производительности
Стартовая разгрузка компрессора регулятором производительности Необходимы: 1 регулятор для 4х-цилиндрового компрессора (уменьшение прои- зводительности до 50%) или 2 регулятора для 6ти-цилиндрового компрессора (уменьшение производительности до 33%). Одиночный компрессор. Организации, подающие электроэнергию, очень часто требуют от пользователей принятия мер по снижению пускового тока (например, пуск... - Seite 15 Тандем - компрессор. При использовании такой системы пуска в тандем – компрессорах, обе стороны должны производить регулирование производительности и быть оснащены соответствующим дополнительным оборудованием. Схема электрическая принципиальная. старт с задержкой включения второй обмотки для PW-моторов, предварительная разгрузка выравниванием давлений, регулятор производительности выполняет функцию...
-
Seite 16: Размеры И Прокладка Трубопроводов, Испаритель, Расширительный Клапан
Размеры и прокладка трубопроводов, испаритель, расширительный клапан Размер трубопроводов Учитывая широкий диапазон ступеней регулирования производительности компрессоров (для тандем - компрессоров возможно снижение производительности до 17%) особое внимание следует обратить на выбор размеров трубопроводов, особенно на линии всасывания. Для гарантированного оборота масла по системе, скорость движения газа... -
Seite 17: Места Монтажа И Размеры
Места монтажа (стандартное исполнение) и размеры Полугерметичные компрессоры Альтернативное исполнение... - Seite 18 Компрессоры открытого типа ТИП КОМПРЕССОРА Место монтажа клапанов-регуляторов Г оловка цилиндров напротив смотрового стекла Допускается монтаж на обеих головках цилиндров Боковые головки цилиндров Допускается монтаж на обеих головках цилиндров Боковые головки цилиндров Верхняя головка цилиндров и на головке напротив смотрового стекла Только...
-
Seite 19: Последовательность Монтажа
потребоваться дополнительное охлаждение компрессора. Моменты затяжки винтов указаны в Инструкции по обслуживанию KW-100. Рис.3. Конструкция клапана-регулятора производительности,вверху для типов от 4FC-3.2(Y) до 4CC-6.2(Y),внизу для всех остальных типов. Клапан-регулятор производительности в сборе Головка цилиндра с подвижным элементом клапана и Прокладка Г оловка цилиндра с втулкой...
