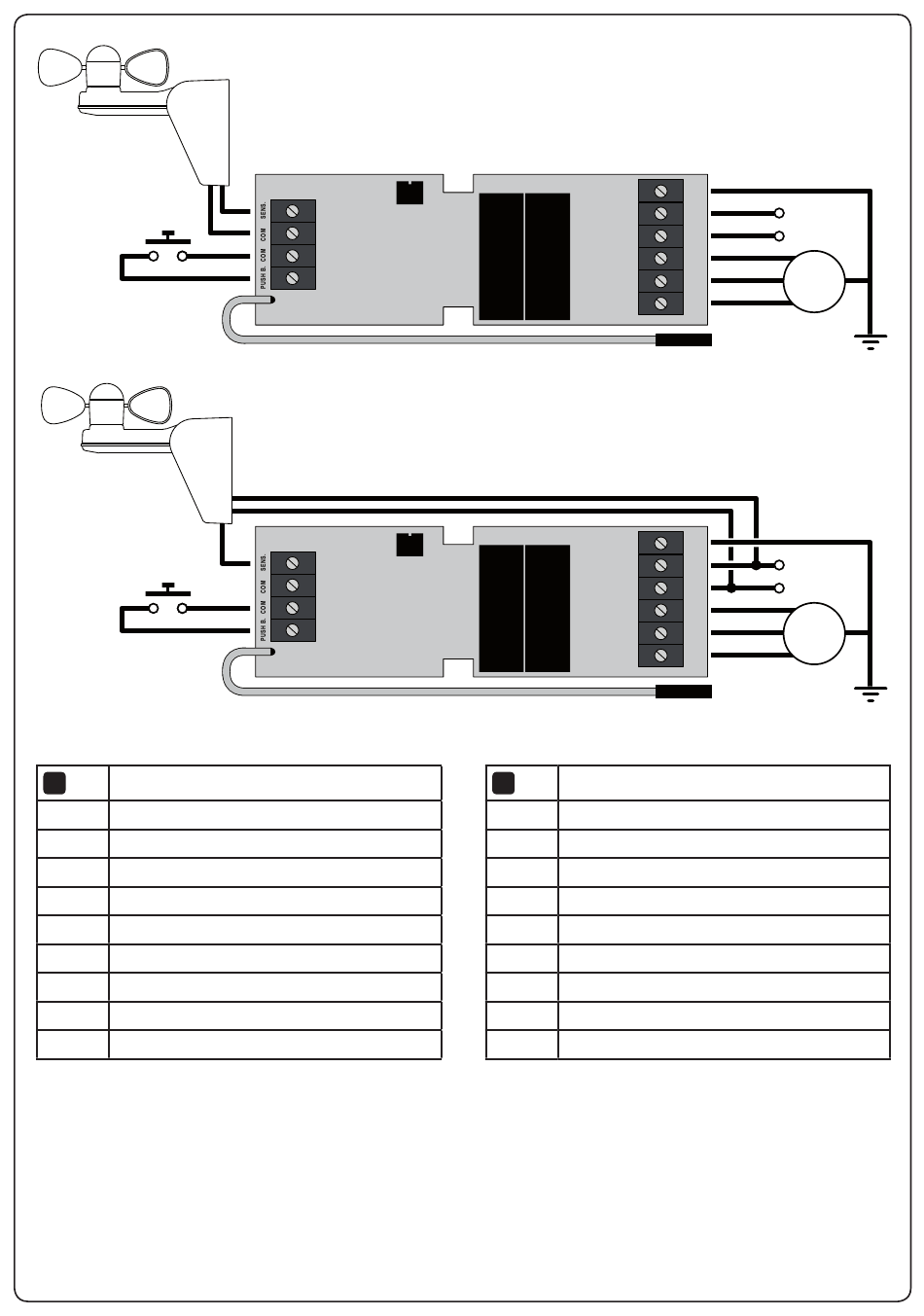

COLLEGAMENTI
I
1.
GND cavo di terra
2. Neutro alimentazione
3.
Fase alimentazione
4. Comune motore
5. Chiusura motore
6. Apertura motore
7. - 8. Sensore di vento (WIND/MISTRAL)
7.
Sensore METEO/HURRICANE
9. -10. Pulsante esterno (Contatto N.A.)
7
8
9
10
ANT
N
L
7
8
9
10
ANT
CONNECTIONS
GB
1.
GND earth wire
2. Neutre power supply
3.
Phase power supply
4. Motor common
5. Motor closing
6. Motor opening
7. - 8. Wind sensor (WIND/MISTRAL)
7.
Sensor (METEO/HURRICANE)
9. -10. External switch (N.O. contact)
1
GND
N
2
N
3 L
F
4
COM
(F) M
5
CLOSE
6
OPEN
1
GND
N
2
N
3
L
F
4
COM
(F) M
5
CLOSE
6
OPEN
