HomeMatic WDC7000 Bedienungsanleitung Seite 6

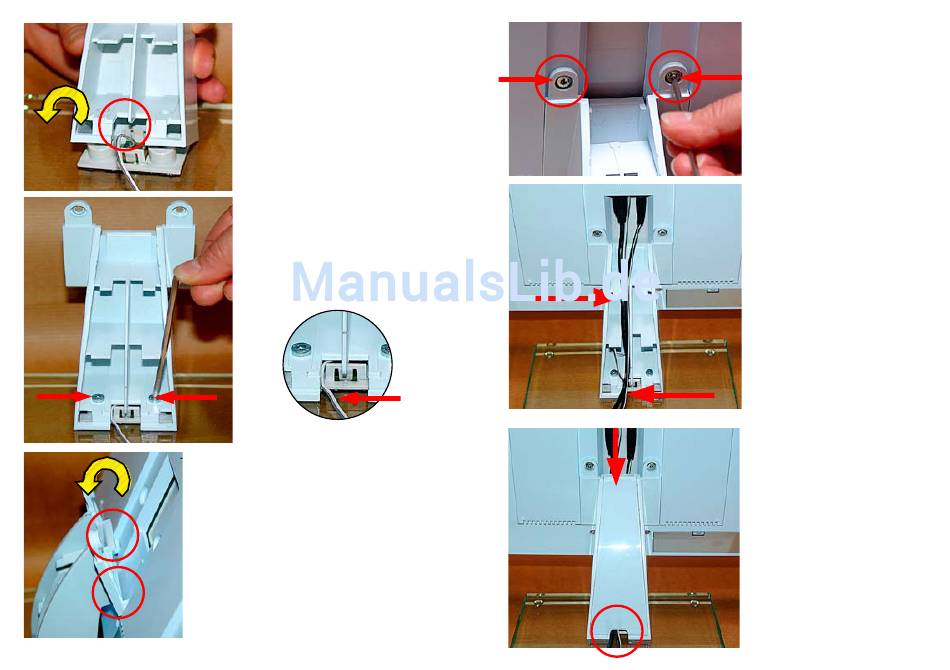

2. Fußstütze in die Rastnase des Glas-
fußes einrasten und auf die beiden
Schraubendome aufsetzen
3. Fußstütze mit dem beiliegenden In-
busschlüssel und 2 Inbusschrauben
auf dem Glasfuß verschrauben.
Achten Sie dabei darauf, dass das
Beleuchtungskabel des Gerätefußes
seitlich wie im Bild gezeigt geführt
wird, damit es nicht gequetscht
wird.
4. Wetterstation an den Rastnasen
der Fußstütze ansetzen und auf
die Fußstütze einschwenken, bis
die Schraubendome sauber in die
entsprechenden Aufnahmen der
Wetterstation fassen.
Achtung!
Wetterstation noch nicht loslassen,
bis die beiden Inbusschrauben (siehe
folgender Schritt) eingesetzt sind!
Beim Festhalten der Wetterstation
nicht auf das Display drücken. Wet-
terstation nur am Rahmen erfassen!
10
5. Fußstütze mit dem beiliegendem
Inbusschlüssel und 2 Inbus-
schrauben an der Wetterstation
verschrauben
6. So werden die Kabel ange-
schlossen, in die Fußstütze ein-
gelegt und geführt. Darauf ach-
ten, dass die Kabel wie gezeigt
tatsächlich in der Mitte liegen,
um das spätere Einrasten des
Deckels nicht zu behindern.
Achtung!
Das Kabel für die Beleuchtung
des Standfußes und das USB-
Kabel sind nur in eine Richtung
steckbar! Nicht mit Gewalt ein-
stecken!
Überschüssiges Beleuchtungs-
kabel in einer Kammer der Stüt-
ze verstauen.
7. Nun wird der Deckel für die
Fußstütze aufgesetzt:
Unten flach in die Aufnahme der
Stütze einsetzen (siehe auch 1.),
hochklappen und oben einra-
sten.
Achtung!
Das Hochklappen muss ohne
Widerstand erfolgen, ansonsten
ist der Deckel unten nicht richtig
eingesetzt oder die Kabel liegen
nicht in der Führung!
Unten ist das richtige Heraus-
führen der Kabel zu sehen.
11
